Eksamensprojekt Amal

23-11-2022

Dagen startede med at jeg søgte om tilladelse til at udfører min ide om en højtaler uden strøm. Efter kort dialog med HP, fik jeg tilføjet en skuffe til power bank og lader i bunden af højtaleren. Jeg fik både tegnet nogle skitser af min ide og fik nogle nye ideer. Afslutningsvis tegnede jeg en test til mobilholder delen af højtaleren og den blev sat til print.

29-11-2022

I sidste uge satte jeg et testprint i gang, dog blev printet ikke succesfuldt. Da printet er blevet kasseret inden at jeg kunne se hvad der var sket, er mit bedste gæt at jeg ikke havde sat støtter på. Jeg har derfor sat støtter på og i gang sat et nyt testprint

30-11-2022

Mit nye testprint var en succes. Dog passede dimensionerne overhovedet ikke, mobilen faldt ud da holderen var for lang og bred. Jeg foretog nogle ændringer med dimensionerne og satte endnu et testprint i gang.

Min test var fuldført helt korrekt og som ønsket. Jeg benyttede mig af tiden til at foretage rettelser og forbedre designet af højtaleren. Hele højtaler kassen og skuffen var lavet som en solid boks, hvilket ikke gik eftersom at den skulle kunne laserskæres.

Jeg tog ud og handle ind til højtaleren, jeg købte magneter, en powerbank og en multilader. Magneterne skal der ændres lidt på således at de passer til deres funktion. Der skulle overvejes en masse ved hvert køb for at sikre at det passede til dimensionerne for højtaleren.

06-11-2022

Jeg printede min test horn for at få et billede af hvordan de skulle se ud, størrelsen og om de kunne lade sig gøre i 3D. Jeg satte skuffen til laserskæring for både at mærke den i hånden, se om hullerne og passer skubbe funktion og om magnethullerne passede. Jeg samlede også skuffen. De magneter jeg havde købt, var 2cm og til tavler, for at må magnet ud knækkede jeg den omkring liggende plastik og fjernede klistermærket. På den måde var jeg efterladt med to helt ’rene’ magneter. Jeg laserskar to versioner af skuffen, fordi jeg fandt en fejl med skæringerne, dog fandt jeg heller ikke løsningen da jeg printede den nye skuffe.

Jeg startede dagen med at tegne min højtaler Core inde i kassen, dette havde jeg ikke gjort før. Da holderen og the core var færdige, var det tid til at lave ’horn’. Hornene var en meget opfattende opgave i starten indtil jeg fik styr på teknikken. Hele højtaleren blev lavet som en samlet ’shell’. På den måde var jeg også sikker på at alle ’horn huller’ sad det rigtige sted i laserskæringskassen. Da skuffen og højtalerboksen er tegnet i to forskellige tabs skulle jeg sikre mig at magnet hullerne var placeret korrekt.

Jeg brugte derudover også tid på at foretage en masse prøver af det perfekte magnethul. Jeg testede forskellige størrelser og forskellige skæringsstyrker. Den perfekte størrelse blev fundet, men ikke skæringen. Så jeg skal finde en løsning i morgen. Afslutningsvis brugte jeg dagen til at fører logbog. Note; cylinderen er for høj til at blive 3D printet og blev ændret fra 30 cm til 20 cm

08-12-2022

Jeg startede dagen med at split hornene fra cylinderen og derefter sætte dem til print. Jeg fortsatte derefter med at finde det perfekt hul til min magnet med laserskæreren. Da den rette størrelse var fundet påbegyndte jeg en test skæring af min højtaler kasse i pap, for at se om den egentlig kunne lade sig gøre. Efter at have printet den opdager jeg at skuffen er for stor og vil skabe et ustabilt led i højtaleren. Jeg printede også skuffen i pap og testede om den passede i højtaleren. Jeg gik derefter på Onshape og tilføjede rettelser således at det hele nu ville passe. Jeg påbegyndte da min eksamens skæring af kassen. Jeg sammensatte skuffen derhjemme og skrev rapport hjemme.

09-12-2022

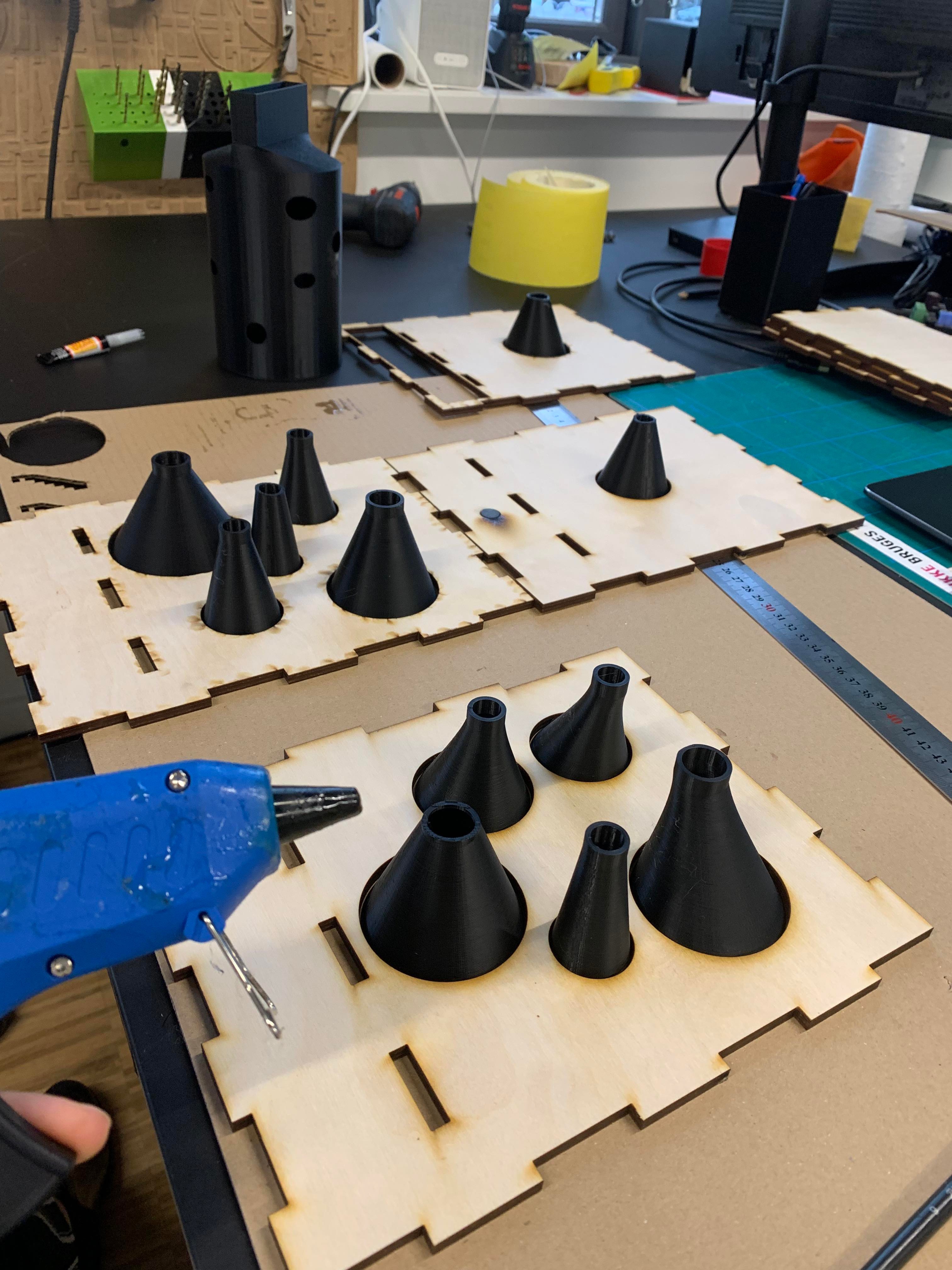

Da jeg møder ind til fablab i dag kan jeg se at der ikke har været nok filament til at færdiggøre mit print. Det var selvfølgelig mega træls, så jeg måtte improvisere for at finde en løsning. Derfor limede jeg alle mine ’horn’ fast til deres rigtige plads på kassen og limede derefter cylinderen fast til dens bundplade. Det her vil altså sige at hornene desværre ikke rammer ind i cylinderen, så højtaleren mistede sin funktion, men bibeholdt sit udseende.
