Eksamens opgave - Byg en vogn (JJ-Trailer)

23-11-2022

i dag har jeg valgt mit projekt som jeg skal udarbejd.
Min far har eget værksted og opbygger sine egne traktor vogne, derfor syntes jeg det ville være en fed ide, at
genskabe en minimodel af en vogn.

Tidsregistrering. 4 timer
I dag sidder jeg og informations søger, finder lidt inspirations videoer, inde på thingiverse, ser hvordan andre har opbygget deres vogne.

Finder billeder fra mit galleri, omkring hvilken model det skal være. og for at se om jeg har noget brugbart, som viser opbygningen inde fra.

28-11-2022

I dag er jeg ikke så langt som jeg havde håbet på.

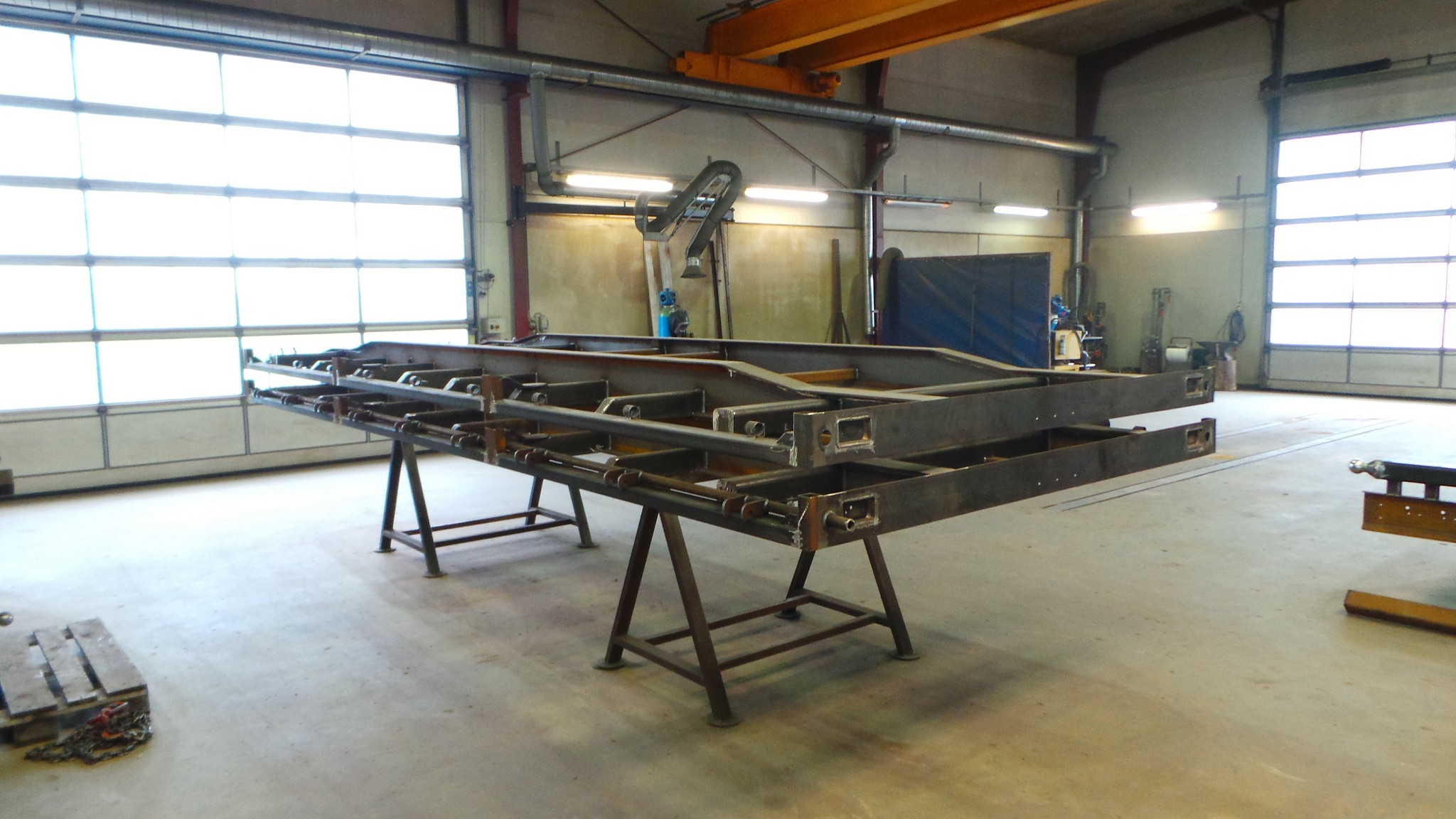

Det viste jeg at min far ikke havde nogle skitser liggende over vognene, og dets opbygning, men kun enkelte skærre tegninger,

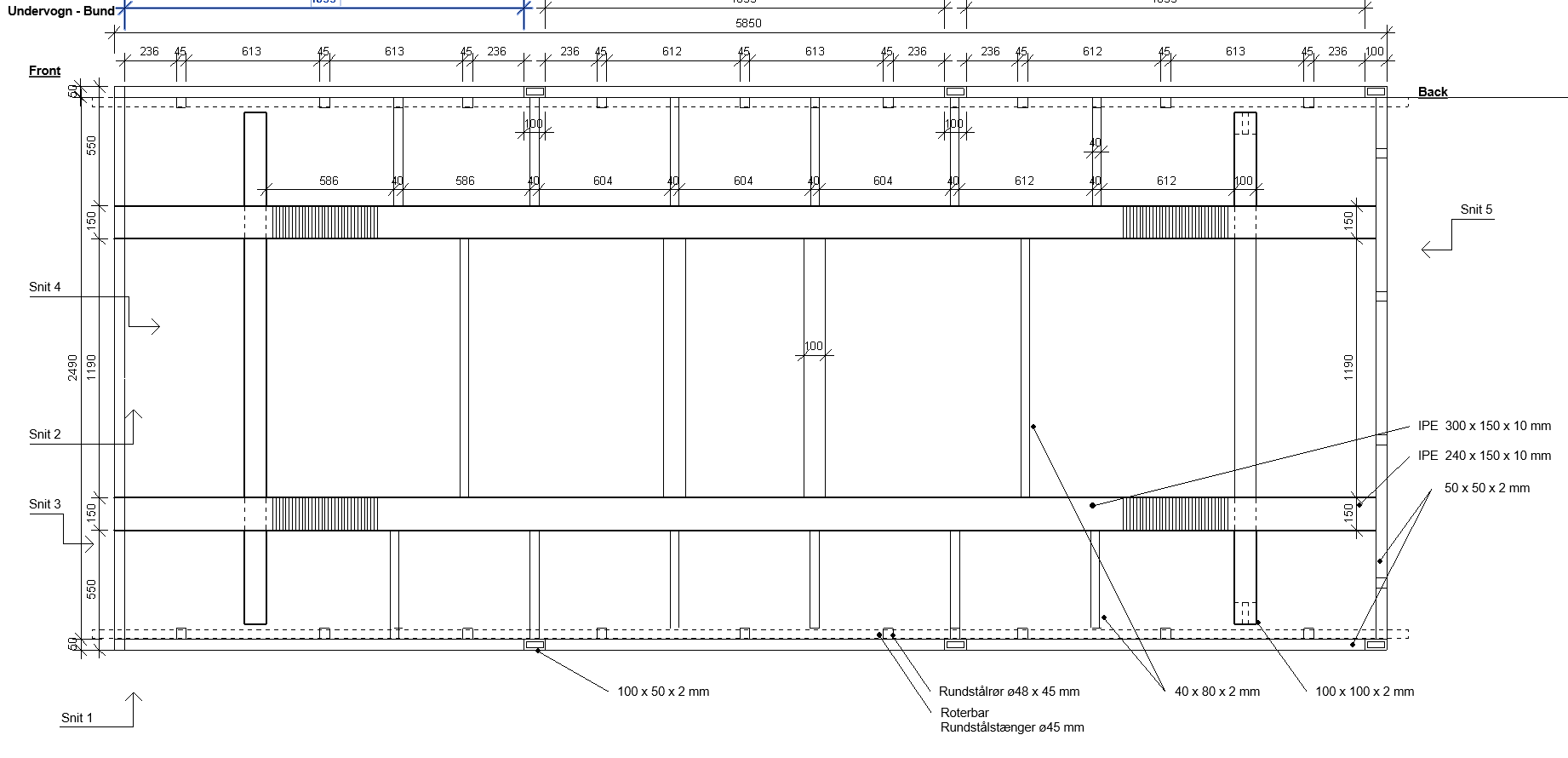

Jeg har derfor startet Revit op i dag, for at begynde at tegne skitser op over vognen, ud fra mine billeder.

Tidsregistrering: 4 timer

30-11-2022

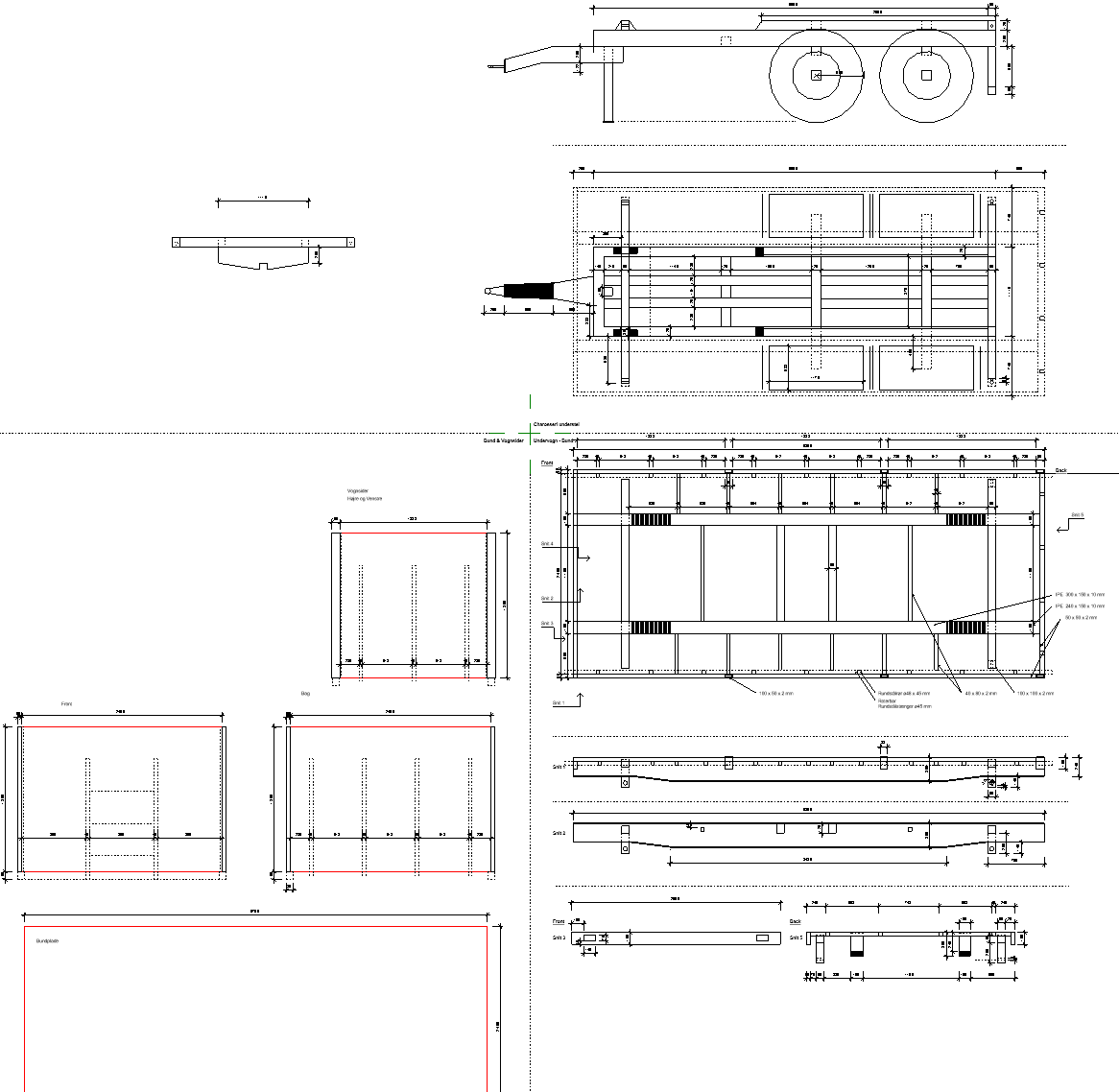

Jeg har i dag siddet nogle timer for at videre tegne nogle skitser over vognen, så jeg kan danne mig et overblik over
alle de reelle mål/dimensioner og selve opbygningen. Dette tager dog længere tid end hvad jeg havde regnet med.

Da jeg skal sidde og gætte mig til de fleste mål, som prøve at gennemskue måden denne vogn er sat sammen på.

Tidsregistrering: 4 timer

03-12-2022

I dag har jeg sidder jeg igen og skitser videre på min vogn i Revit, dette tog en længere tid end forventet.

Samtidig med jeg har tegnet det op, sidder jeg og tænker over hvordan jeg skal løse min bevægelige dele, bedst mulig.

Jeg vil prøve at designe nogle små hængsler af art, som sidder monteret på toppen af vognsiderne, så det er muligt for alle vognsiderne at kunne åbne.

Jeg tror jeg går med den nemmere løsning og blot laver hjulene, med en hul som monteres på deres aksel, da jeg ikke rigtig kan gennemsku, hvordan jeg lige skulle opbygge dem ud fra flere bevægelige lag.

Jeg vil også gøre det muligt for min vogn at kunne tippe, denne funktion skal ske manuelt. Men den skal sidde på en kugle lign. for som skal fungere som den drejende akse, og en slags teleskop hydraulik cylinder som er monteret under, som forbinder de på vognopbygninger. (Øverste ramme, selve vognen)

Tidsregistrering: 5 timer

04-12-2022

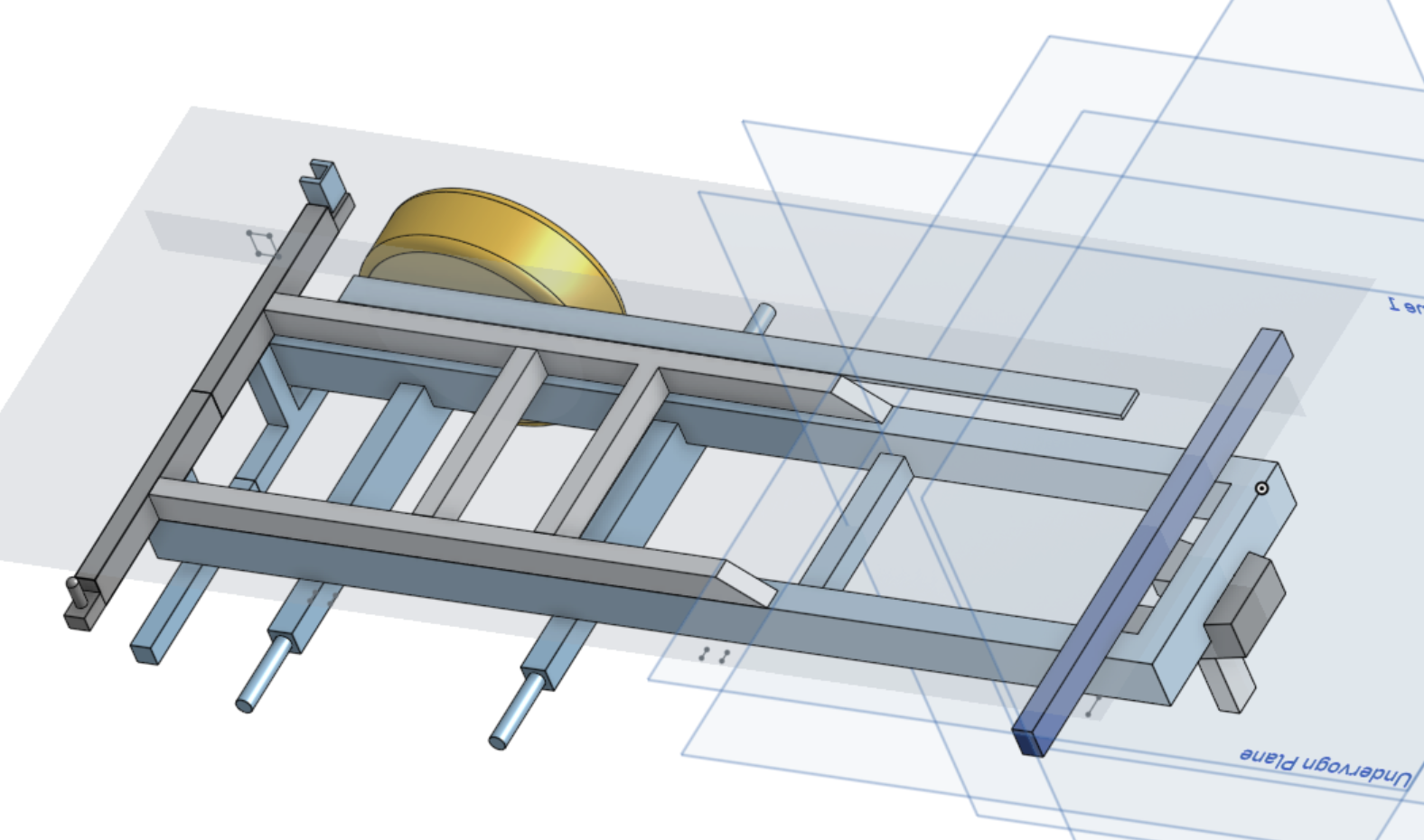

I dag er jeg endelig begyndt på Onshape modellen, jeg føler jeg har fået godt styr på hele min tegning, og hvordan den skal udarbejdes.

Jeg har dog siddet med mange spildtimer føler jeg, da jeg prøver at navigere rundt i Onshape.
Her har jeg måske overvurderet mig selv en smule, og regnet med jeg havde udarbejdet min model hurtigere.

Tidsregistrering: 6 timer

05-12-2022

Jeg er i dag blevet lidt mere frustreret over, at jeg ikke kan finde ud af at modellere mine tanker ind i Onshape.

Dagen i dag er derfor stadig ret presset. Håber jeg når at få udviklet nok produkt så jeg kan begynde i 3dprint.

Tidsregistrering: 8 timer

07-12-2022

Endelig har jeg fået kommet godt vider med min Onshape model. Havde håbet at kunne printe nogle dele i dag, men da jeg ikke er 100%

I dag blev jeg dog også klar over, at jeg har grebet min Onshape modellering an helt forkert, i forhold til mit orden inde i filen.

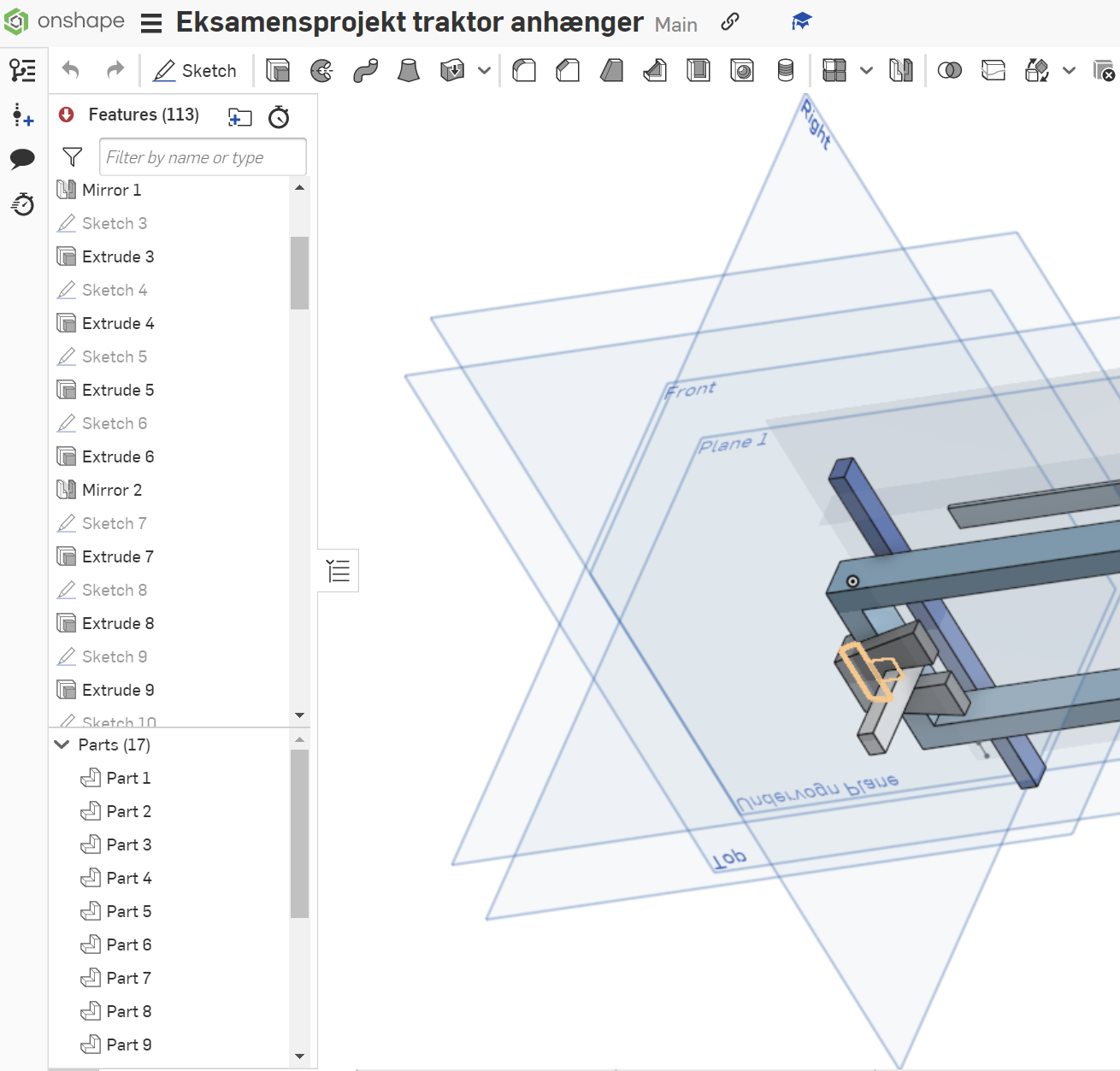

Jeg har oprettet en masse skteches og en masse parts, som er et stort roderi, jeg kan derfor ikke bare nemt trække min STL filer ud som ønsket.
Jeg skal derfor i aften hjem og tegne hele min fil på ny, så det bliver organiseret, og nemmere at håndtere ved udprint. SUK SUK SUK!!

Det er dog rart at sidde i Fablab lokalet, som hurtigt kan spørge de andre om hjælp og vejledning, som fx. "hvordan tror du det er bedst at udarbejde denne her del."

Tidsregistrering: 9 timer

08-12-2022

Jeg fik ryddet op i min fil, så nu ser det hele godt ud.

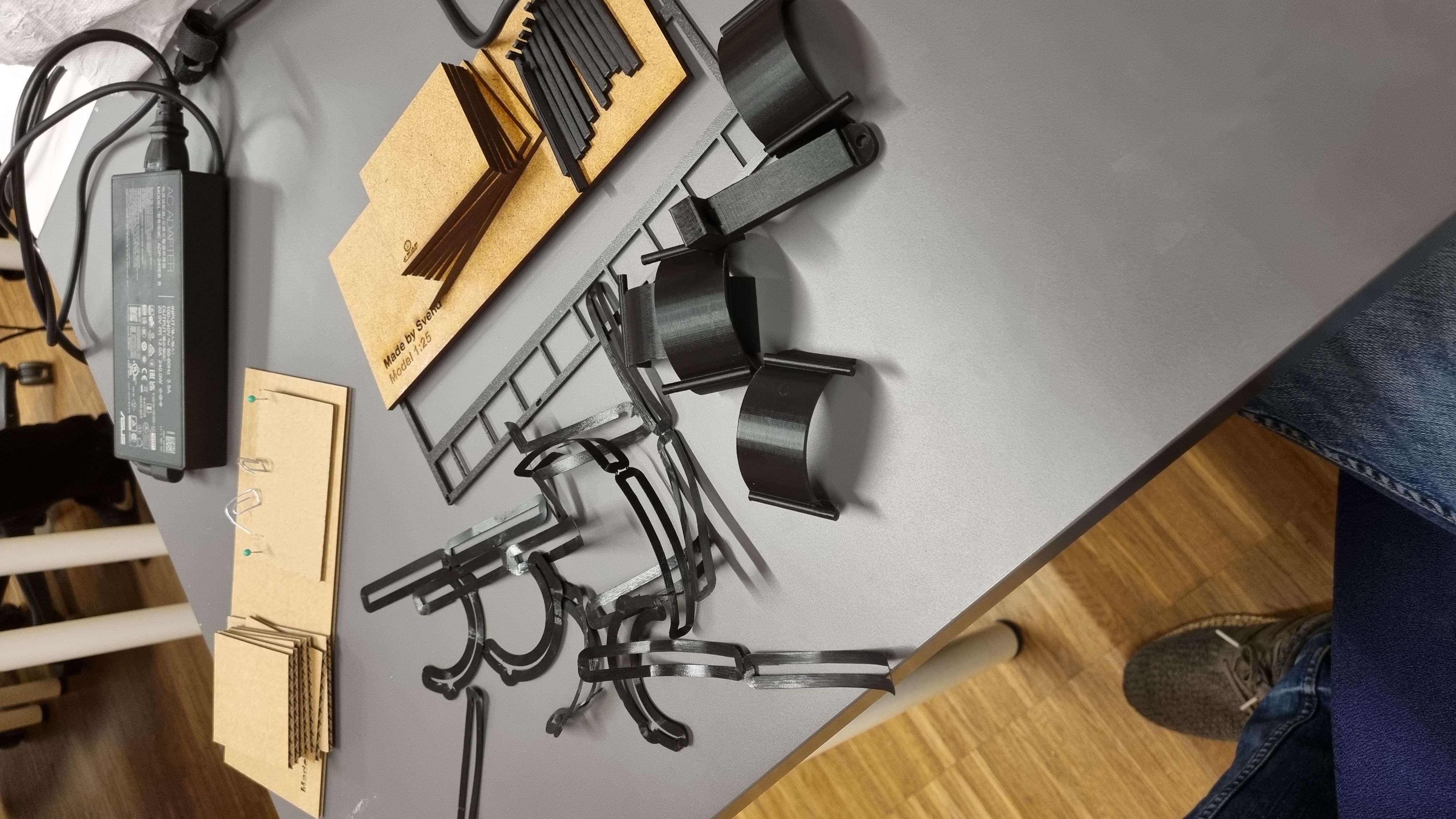

I dag fik jeg endelig udprintet mine dele, de blev dog ikke helt færdig, enkelte havde stadig nogle timer tilbage da kl. slog 16.

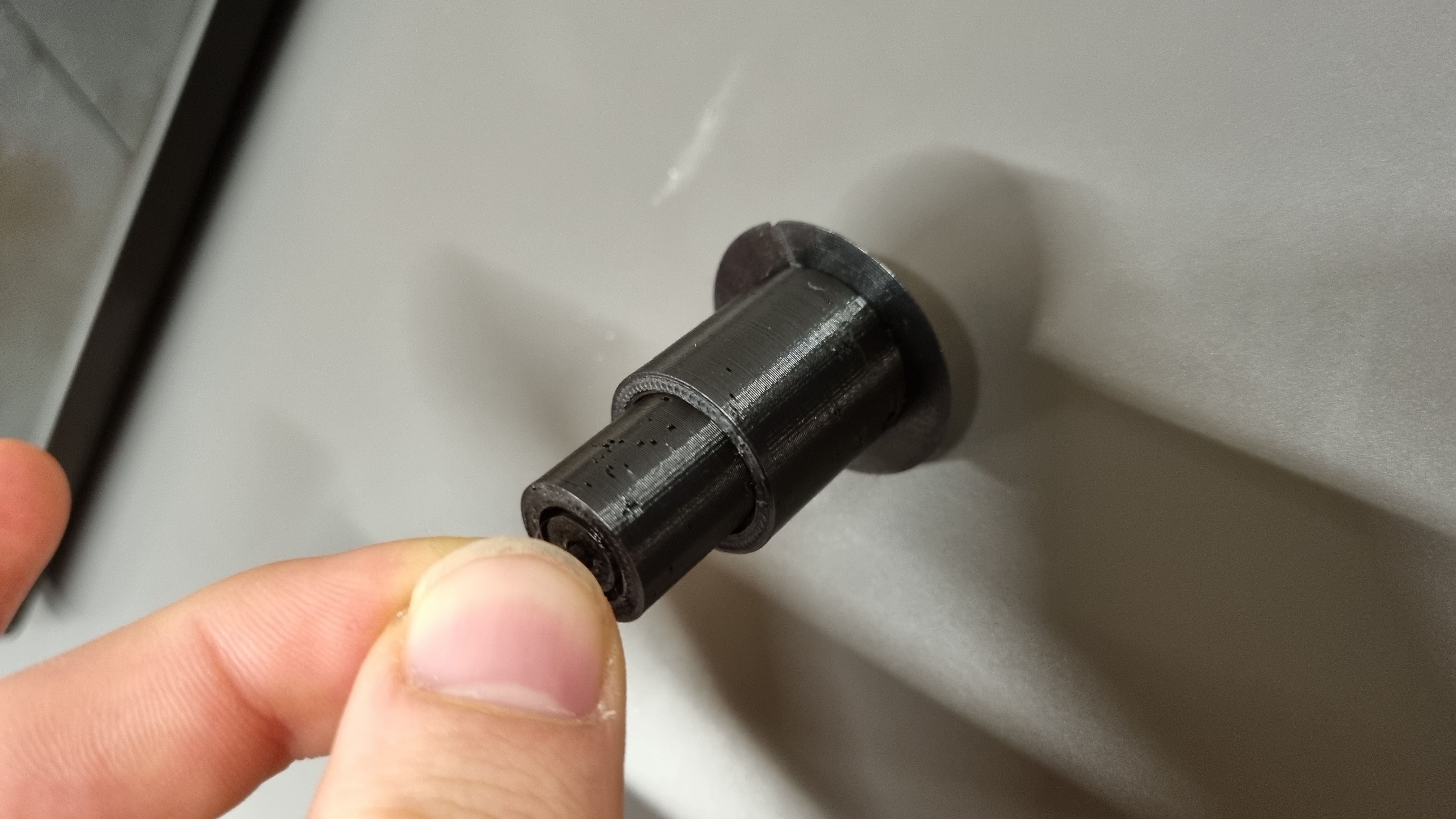

Jeg fik inden print sorteret nogle ting fra, som jeg ikke mente fungerede, min teleskop stang. havde jeg nu modelleret op på forskellige måder, men intet fungerede rigtigt. Fik snakket med HP om det, han fandt en fin inspiration til mig på thingiverse, og nu spillede det. Jeg fik den printet ud, men må erkende at den var lige lille nok, de indre dele var for små, og var derfor smeltet sammen. Fik samtidig lavet en assembly over min hydrauliske cylinder.

Jeg prøvede at udskærre mine vognsider og bunde i pap. for at sikre mig størrelserne fungerede min graveringer var store nok, de skulle lige være en smule kortere så bunden og siderne ikke støtte sammen, os skraveringen måtte godt blive mere tydelige.
Bagefter skar jeg dem ud i MDF plade, her endte jeg dog med at indgraveringen ikke var tydelig nok, da MDF har en mørk tone. Jeg løste dog dette ved blot at lade plade ligge, i stedet for at starte for fra med skærring, kørte jeg den igen, efter at rette min indstillinger, og stoppede da graveringen var fuldført, dette sparede mig for unødvendig brug af materialer.

Jeg er i dag dog imponeret over hvor flot den printer, og uden fejl. Dette tror jeg har noget at gøre med mit valg i prisaslicer, denne gang valgte jeg support everywhere, samtidig med brim funktionen. dette gør hele min model meget mere stabil, og sikre en næsten problemfri finish, dog valgte jeg på min lille cylinder kun at køre brim funktion, da den skal printet som sammenhængende bevægelige dele, og derfor turde jeg ikke sætte support på.

Tidsregistrering: 9 timer

09-12-2022

I dag mødte jeg tidligt ind. Direkte hen til 3D printerene og begyndte at samle dem.

Jeg var dog nødt til at skærre mine små holder i sider til. da tolerancen var for stram.

Jeg endte også med at skærre mine plader på ny, da de også var på for stramt et mål.

Tidsregistrering: 4 timer
