Anders Arkitektlampe

1.
Klik for at hente

Valg af eksamensprojekt

Jeg ville gerne finde noget der kunne hjælpe en i hverdagen.

Der var mange forslag men der skulle vælges noget der kan bygges/produceres på ca. 30 timer

Jeg har valgt at lave en arkitektlampe hvor selve lampeskærmen kan drejes i lamellerne og dermed justere lysvinklen til om man vil have meget eller lidt lysspredningen

Som ala. på billedet.


Søge inspiration på nettet til design af lampe

og snakke med HP om mulige løsninger på den drejefunktionen



2.

opstart i onshape. modulering af selve skærmen

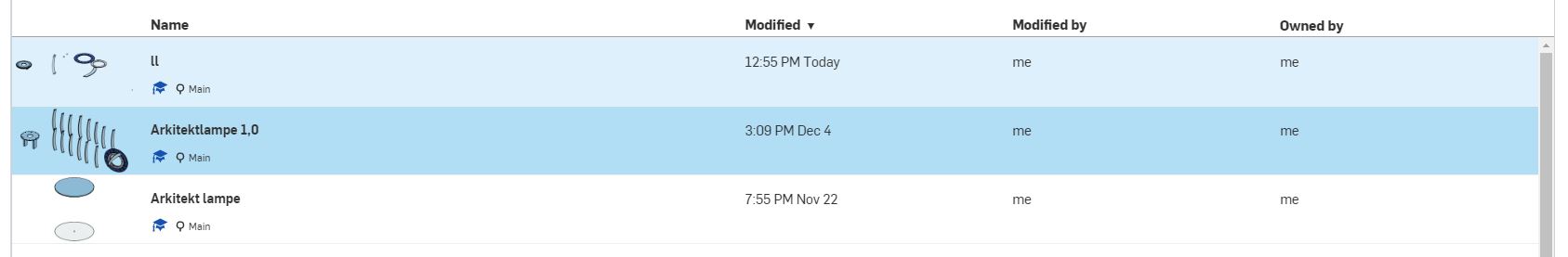

Efter færdig skærm var tegnet skulle jeg rette en fejl men fik trykket forkert og fik slettet et emne som jeg ikke kunne få tilbage igen og måtte starte en ny fil op og tegne lampen igen.



3.

3D print af dreje ring til lampe og laserskæring af lameller og ring til at holde lamellerne.

opdagede at lamellerne ikke kan dreje i den første version øv

Nyt forsøg med en slids i cirkelslaget for lamellerne måtte laves.



4.

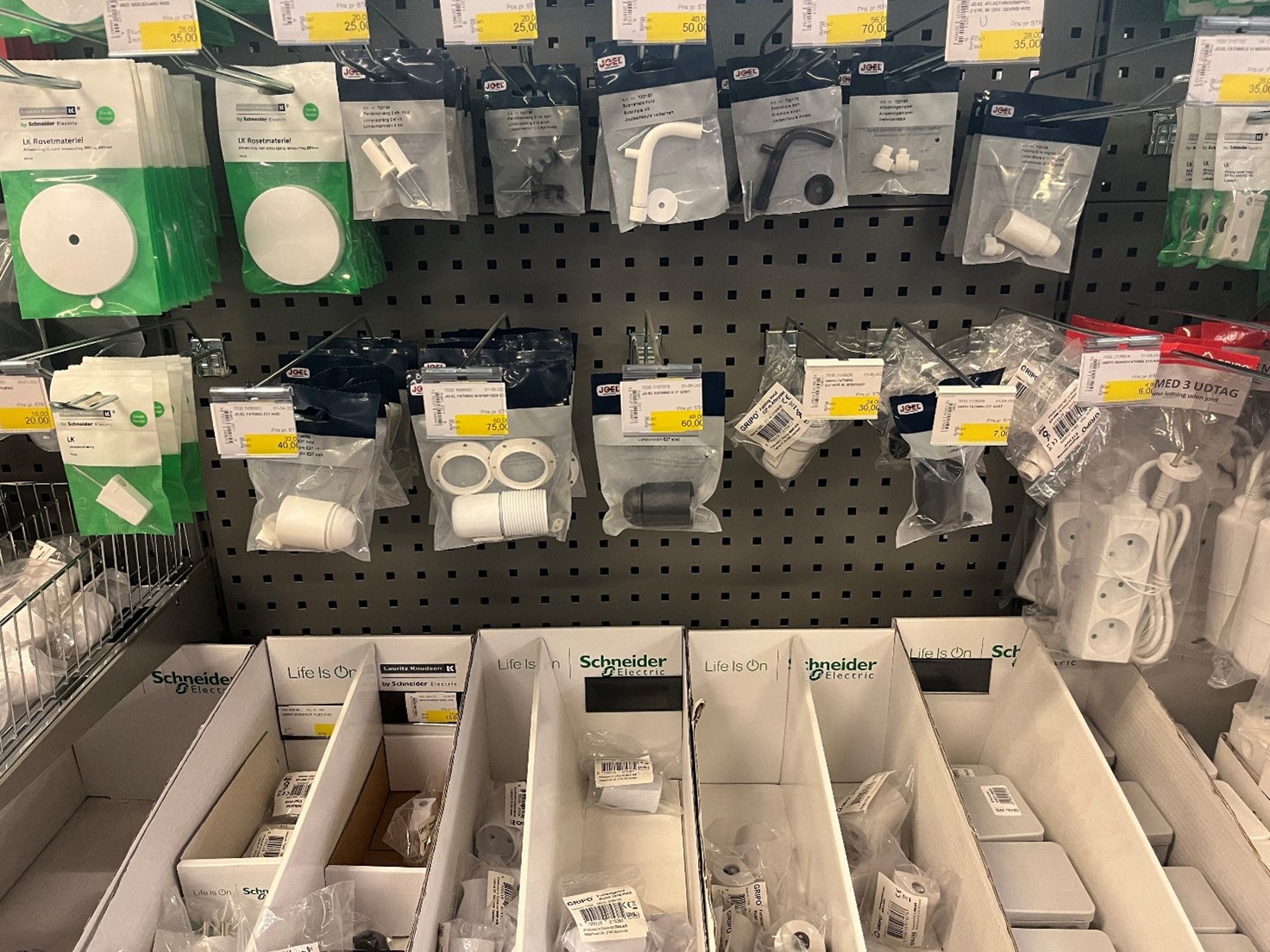

Har været i byggemarkedet for at vælge lampefatning og til at måle efter til indbygningshullet

samt været på mit værksted for at finde gevindstænger og møtrikker til at samle lampen med og tildanne gevindstangen.



5.

Laserskære ny ring til lampen

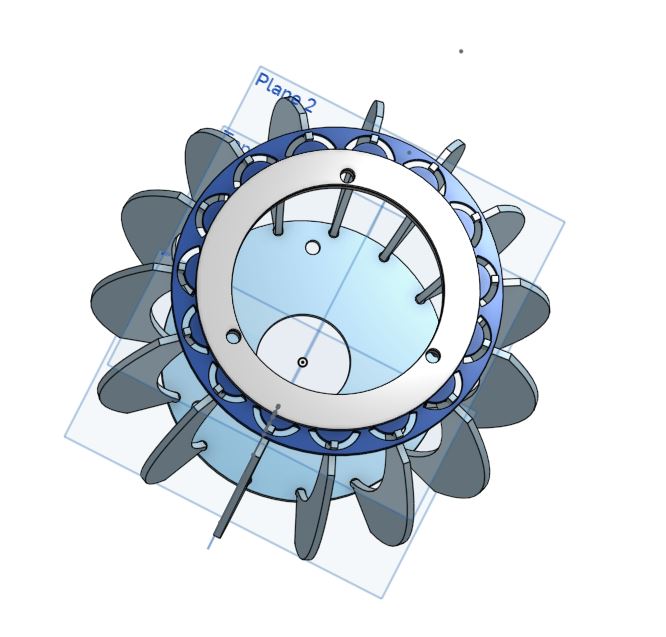

den nye ring med buer dur heller ikke, vender problemstillingen med HP som kommer med løsningen og ny ring må produceres.

Prøvesamle lampen og med den nye ring kan lamellerne dreje som de skal men der er noget friktionsmodstand i de bevægelige dele da der er firkantede tappe på lamellerne og runde huller i modparten.

Løsning kan være at ændre afstanden på tappene på lamellerne så de bliver større og dermed et støre moment til at dreje med samt at 3D printe nogle bøsninger til de firkantede lameller så de bliver runde.

været i byggemarkedets lampeudstilling for at få inspiration til lampefoden/ophæng.



6.

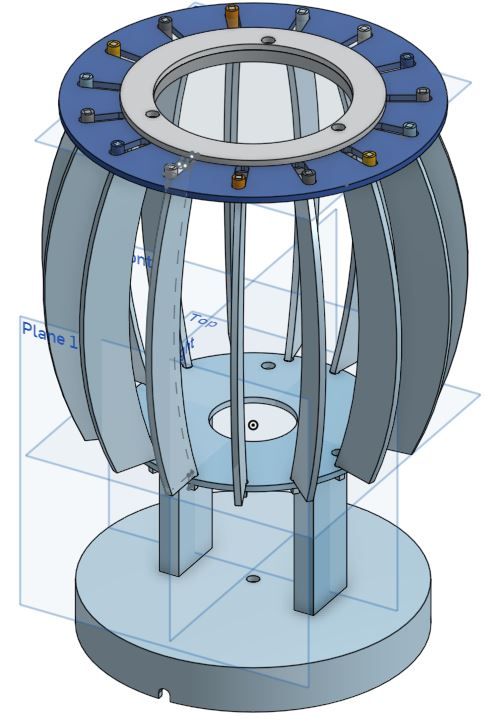

Tegne bøsninger og ændre lamellerne samt tegne en fod til lampen



7.

3D printe fod dele samt bøsninger og laserskære nye lameller til lampen



8.

Samle lampen med de nye lameller ringe og bøsninger

Alt passede sammen men meget svært at holde alle lamellerne og samle dem i den sidste ring.

montere fatning, ledning og stik

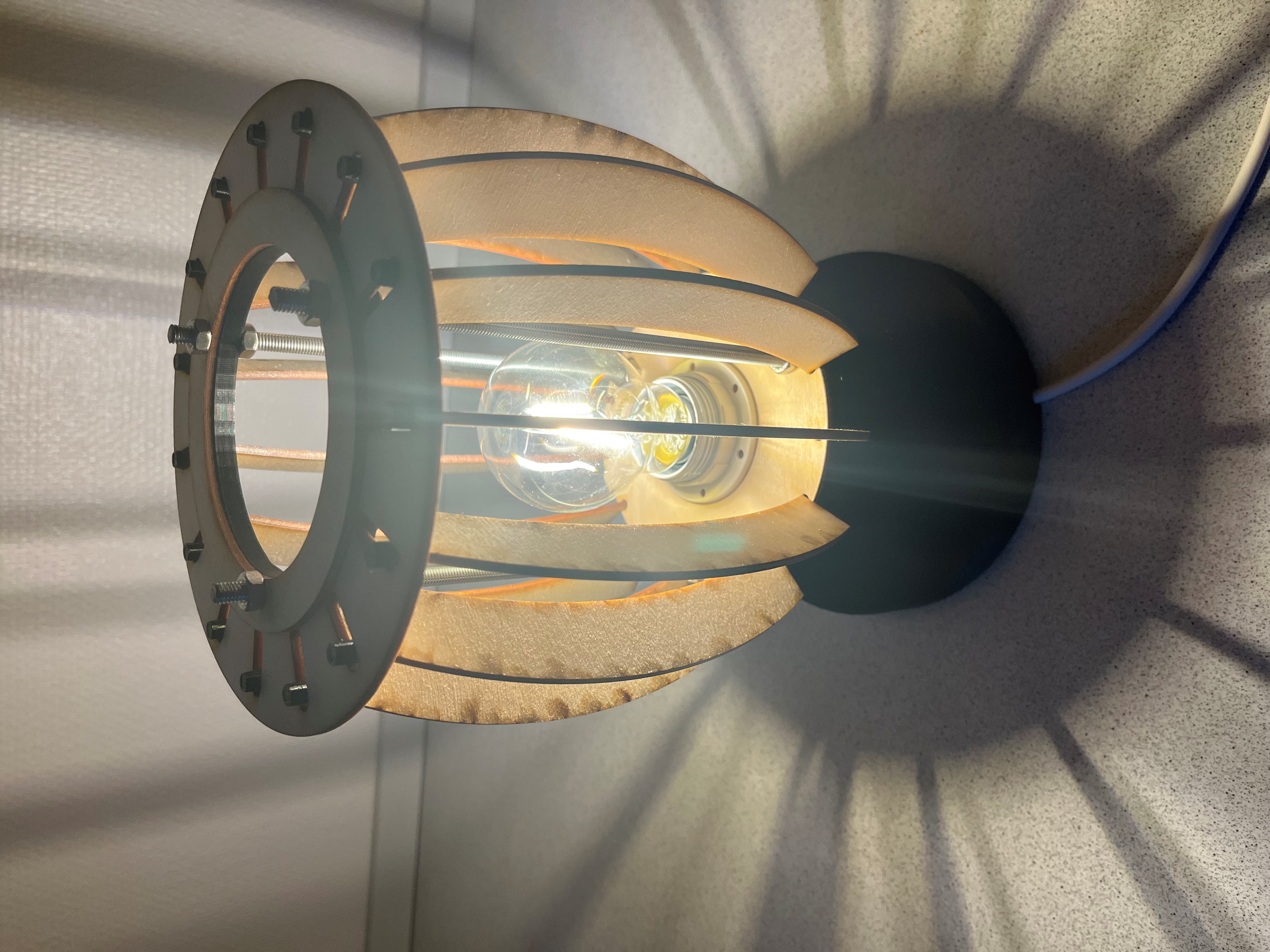

DET VIRKER
