Bingotombola

Som mit eksamens projekt i valgfaget FABLAB har jeg valgt af producere en bingotombola

i dag den 16/11 har jeg arbejdet med projekt kontrakten.

herefter har jeg påbegyndt arbejdet med bingo brikkerne, som jeg har 3D printet med to forskellige typer filament

I dag har jeg arbejdet med living hinges.

For at få min tombola cylinderformet, har jeg valgt at benytte living hinges metoden.

Først afprøvede jeg mit eget mønster, men da det ikke var bevægeligt nok, valgte jeg at benytte mønsteret der hedder parametric kerf #5

I dag har jeg skåret min plade som skal danne cylinderen til min bingotombola.

Herefter har jeg printet og tegnet lidt forskelligt til projektet

Jeg har tegnet følgende

·        Lågen til cylinderen

·        Gavlene

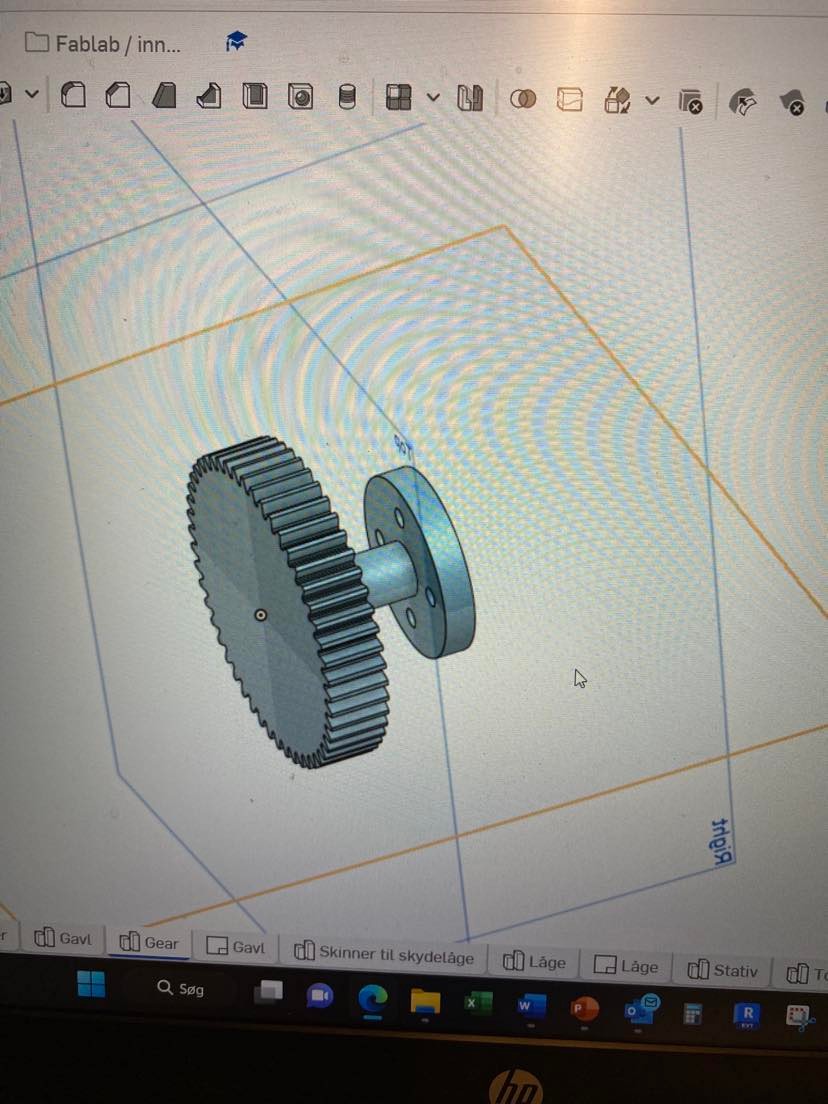

·        Tandhjul

·        Skinne til lågen

Jeg har i dag arbejdet med at tegne og 3D printe forskellige objekter.

jeg har printet

- Stativerne der skal holde cylinderen

-Tandhjulene der skal få cylinderen til af rotere

Jeg havde problemer med at printe stativerne, da jeg forsøgte at printe 2 på en gang, jeg valgte derfor at printe et stativ af gangen og det løste mit problem.

Da jeg skulle printe mine tandhjul havde jeg brugt support. da jeg skulle pille supporten af knækkede min stang til den platform der skal fastgøres på cylinderen. Dette løste jeg ved at lave om i udformningen af mit tandhjul, samt at ændre på min infill

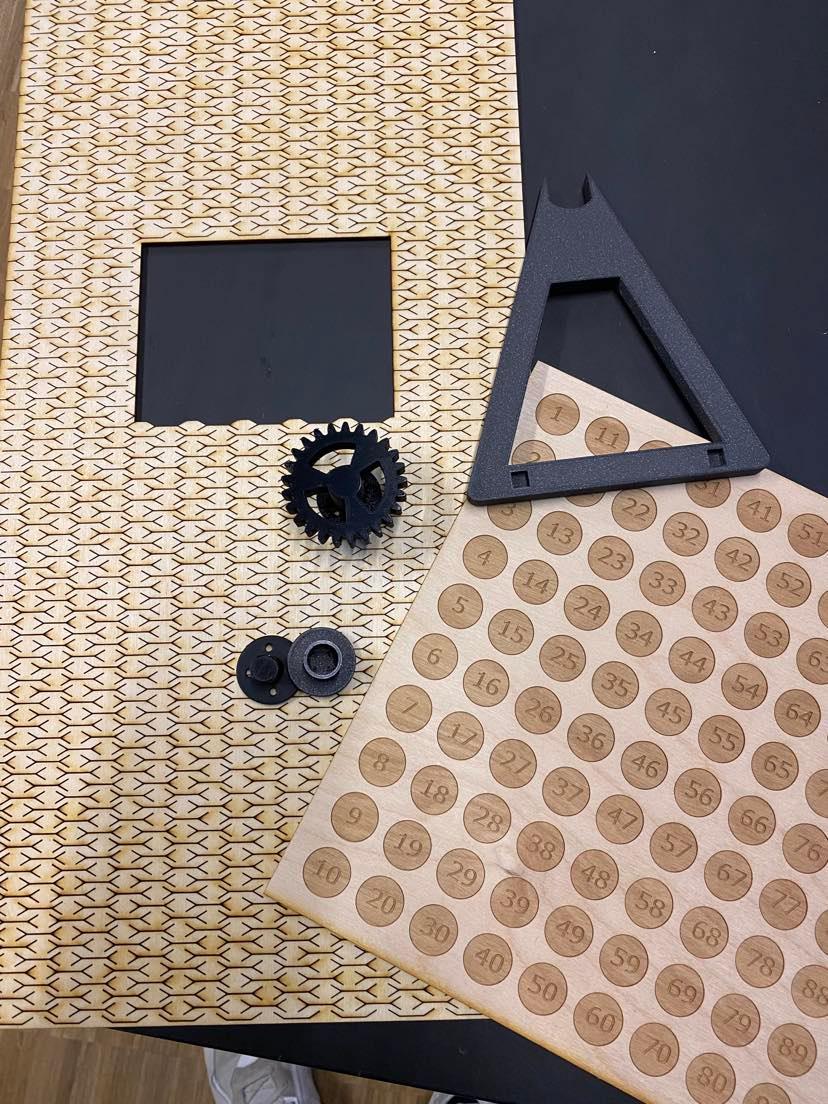

I dag har jeg printet og skåret de sidste komponenter til mit projekt.

Samtidig har jeg prøve samlet nogle af delene for at se hvordan de passer og om de løsninger jeg har fundet frem til er de rigtige.

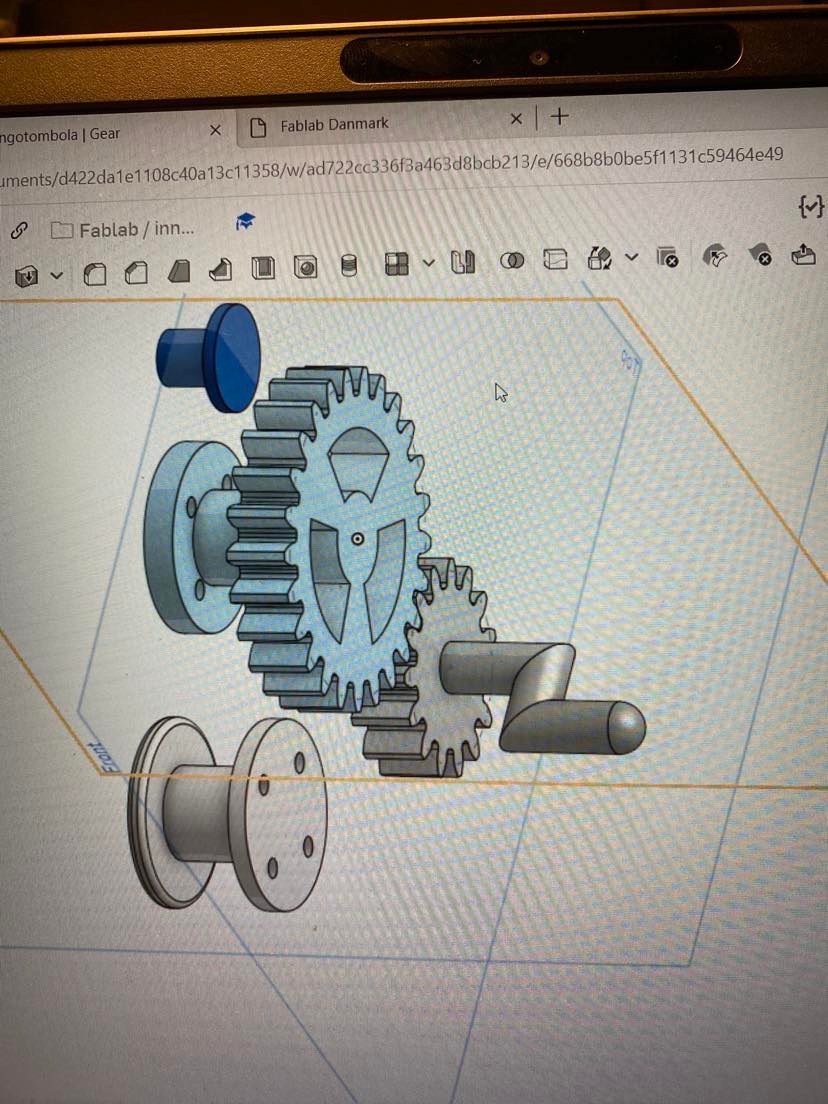

Forige gang fandt jeg ud af at stilken ved mine tandhjul var for svag, det har jeg udbedret denne gang, ved at gøre stilken større og ændre på designet i tandhjulet

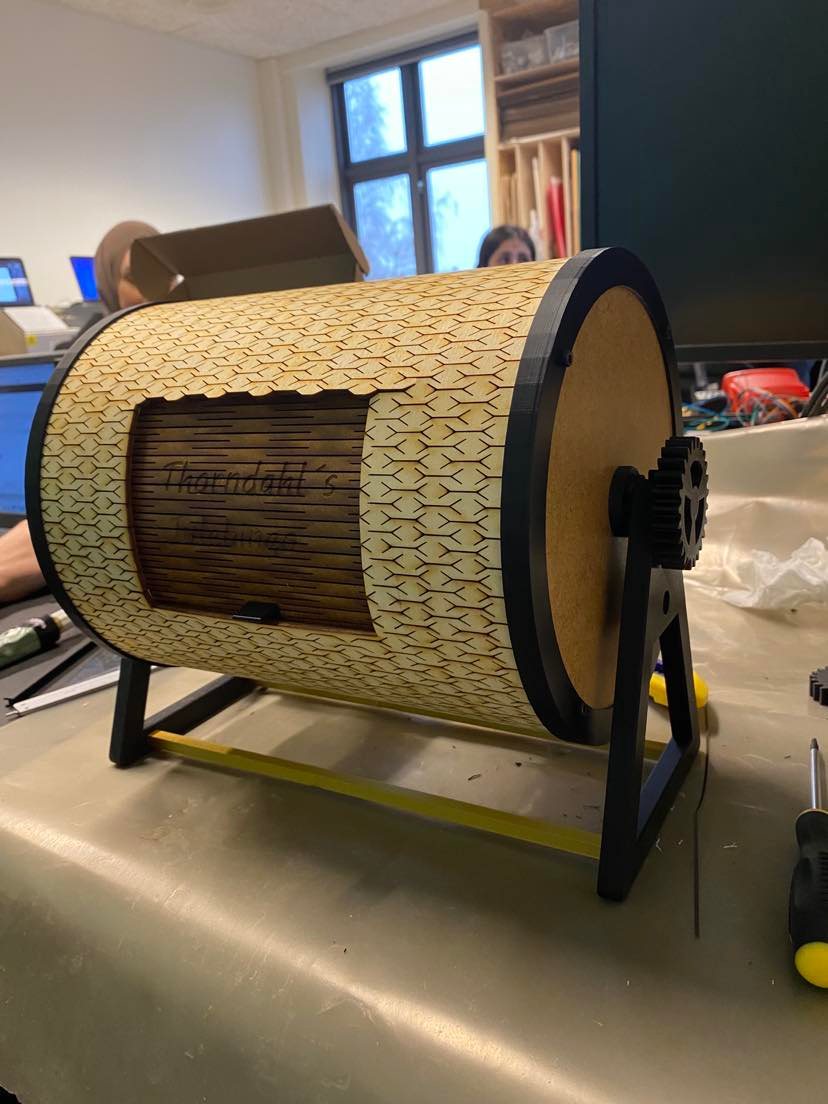

I dag har jeg arbejdet med at samle de forskellige komponenter som jeg har printet og skåret.

Undervejs løb jeg ind i nogle spå problemer. jeg havde lavet en samleskinne til cylinderen, som jeg havde 3D printet, de flancer jeg havde lavet var ikke store nok og kunne derfor ikke holde sammen på pladen. Jeg var derfor nødsaget til at tegne og printe en ny.

Jeg havde også et problem med mine tandhjul. Hullet til mit til at montere tandhjulet i stativet, var for langt væk fra hvor tandhjulet der sidder på cylinderen. jeg løste det ved at øge diameteren på tandhjulet og printede det igen
