Arkitektlampe med bogholder

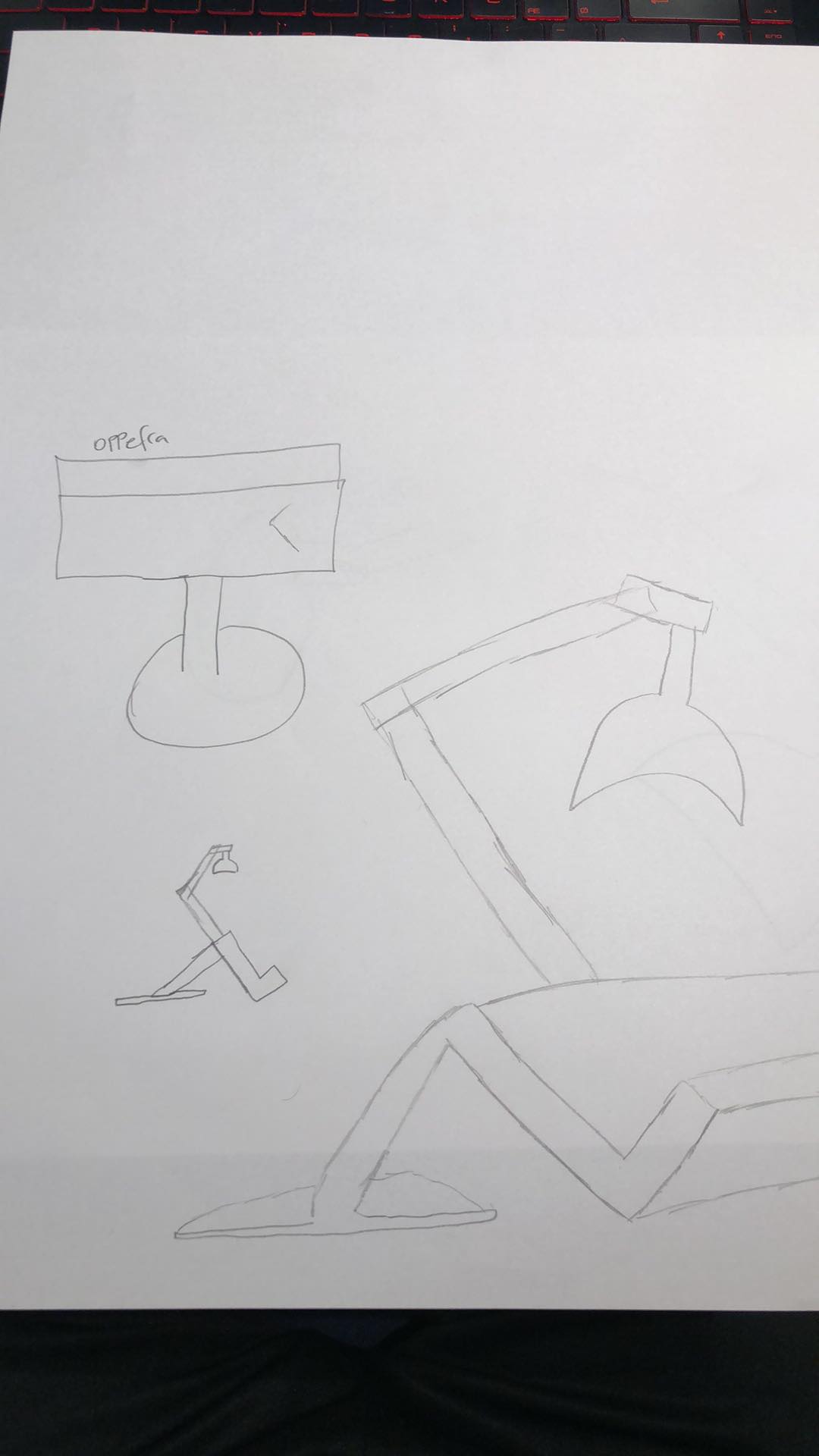

I dag har jeg brugt tiden på at brainstorme og komme frem til et unikt design til en arkitektlampe. Jeg har været inde på nettet og få inspiration forskellige steder fra og på den måde er jeg kommet frem til et endeligt design. Designet har jeg tegnet som skitse og den er tegnet nogenlunde som jeg ønsker den skal se ud. Der er nemlig tale om en arkitektlampe med en bogholder og som kan justeres ved hjælp af fjeder og skruer.

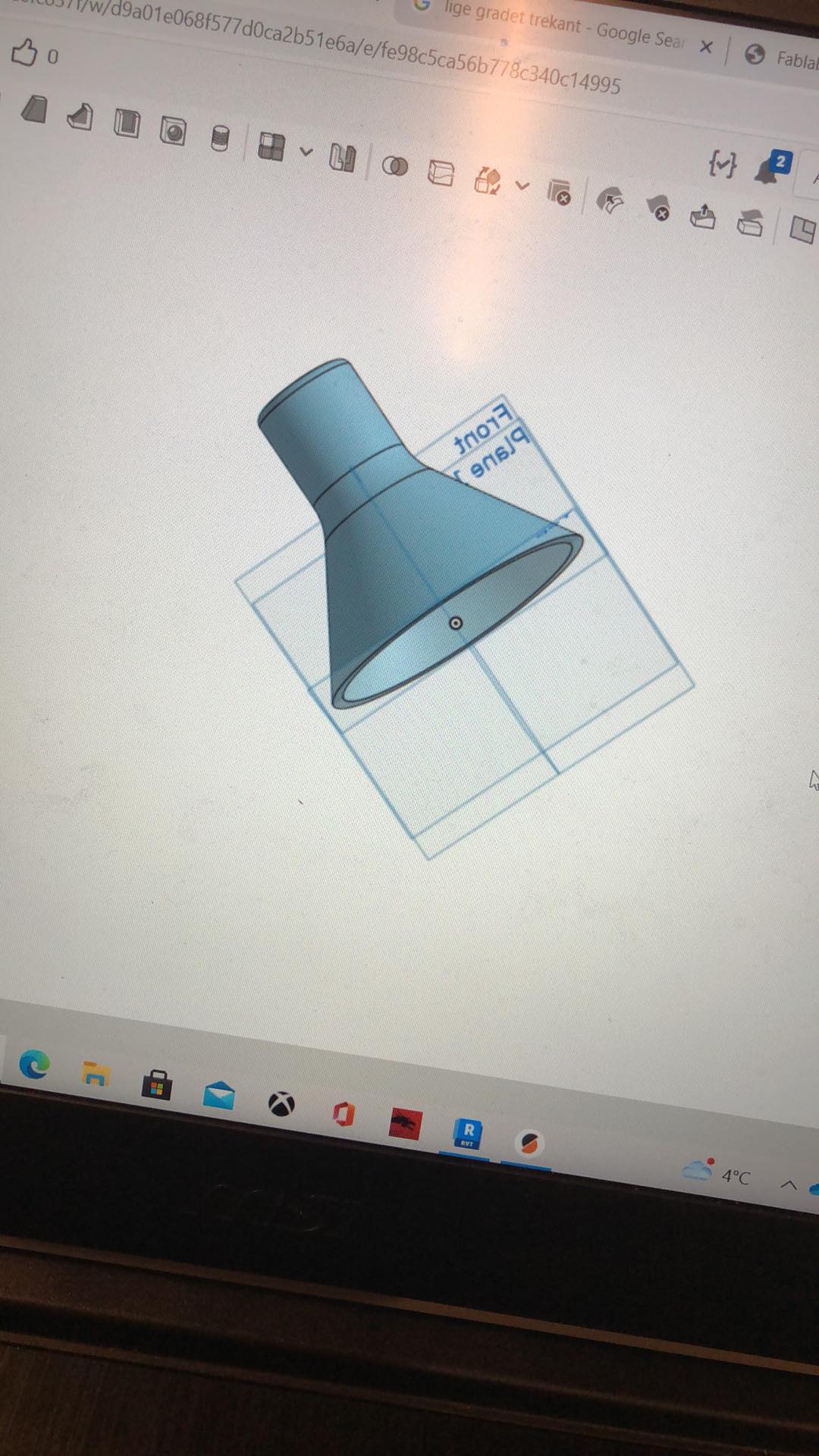

Jeg har siddet og arbejdet på at lave hovedet til selve lampen. Jeg kom til at lave den på Revit først, men så fik jeg at vide at den skulle laves inde på onshape og det fik jeg klaret meget fint ved at bruge revolve metoden.

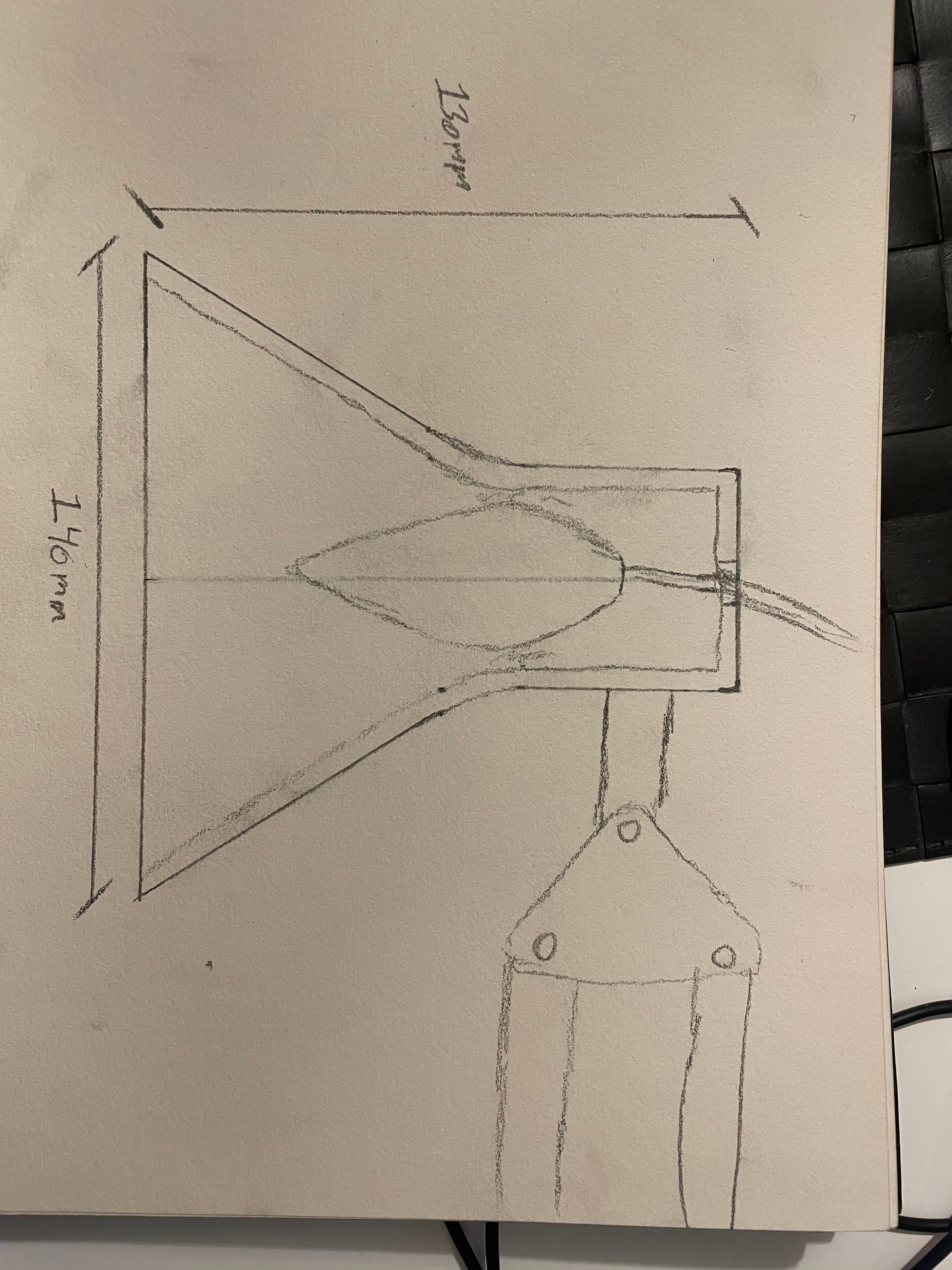

Jeg har tegnet en skitse af lampen på et stykke papir i 1:1 for at få en ide om hvor stor den vil være når den er færdigprintet.

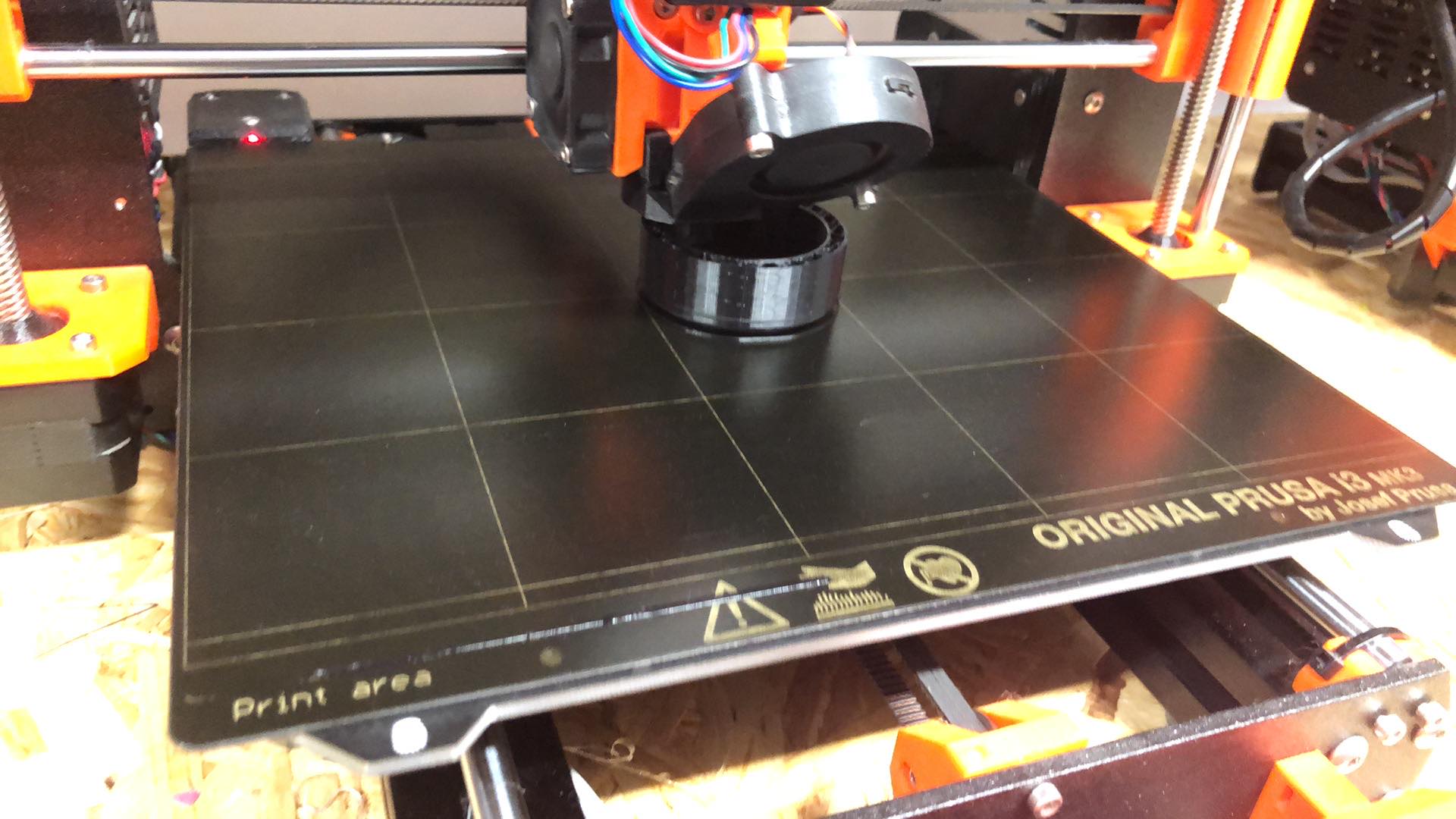

Så fik jeg endelig puttet mit lampe hoved til print og så må vi se om det virker ved første forsøg. Den tager 11 timer at printe, så derfor får jeg først resultatet at se næste gang jeg kommer.

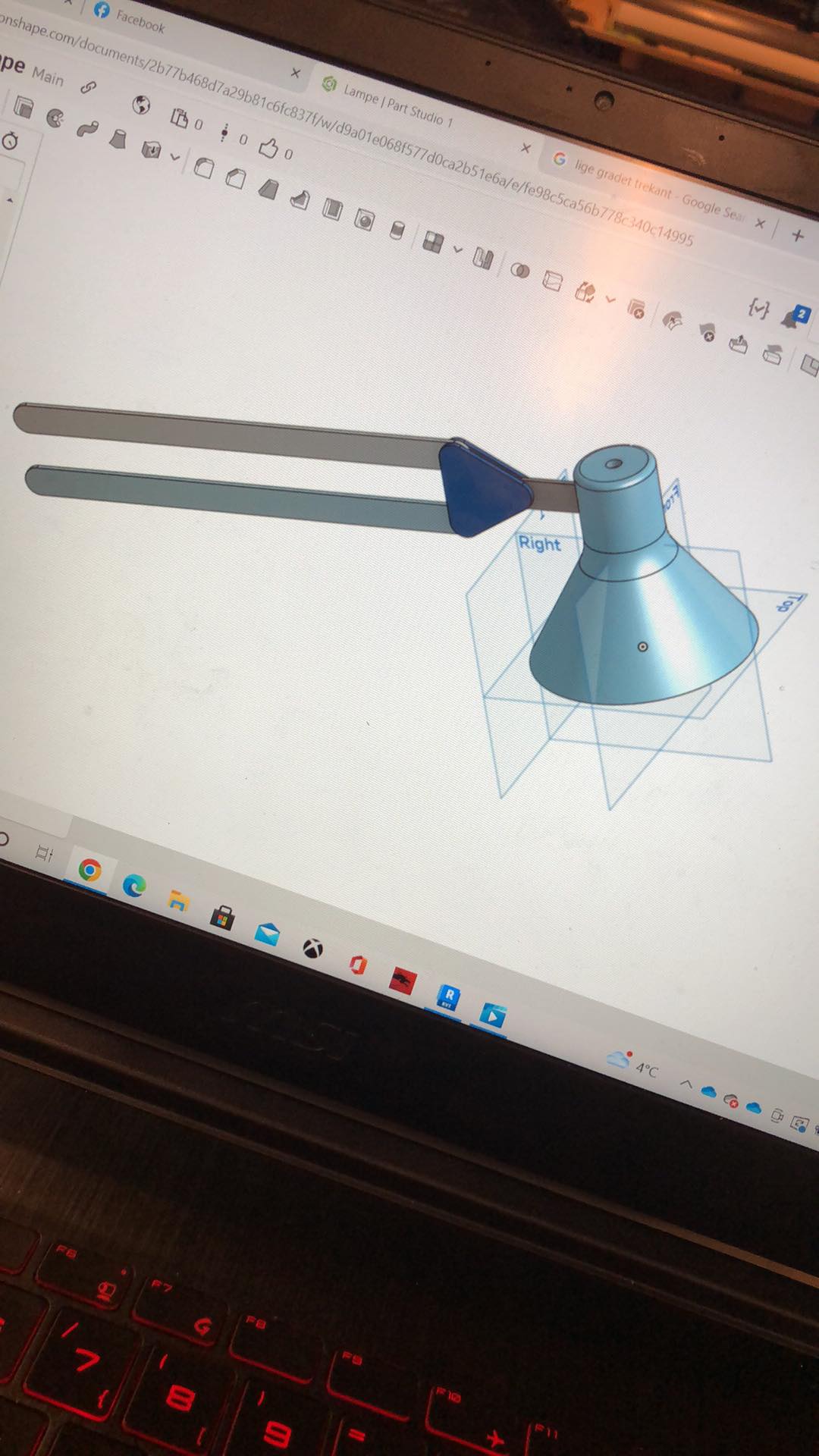

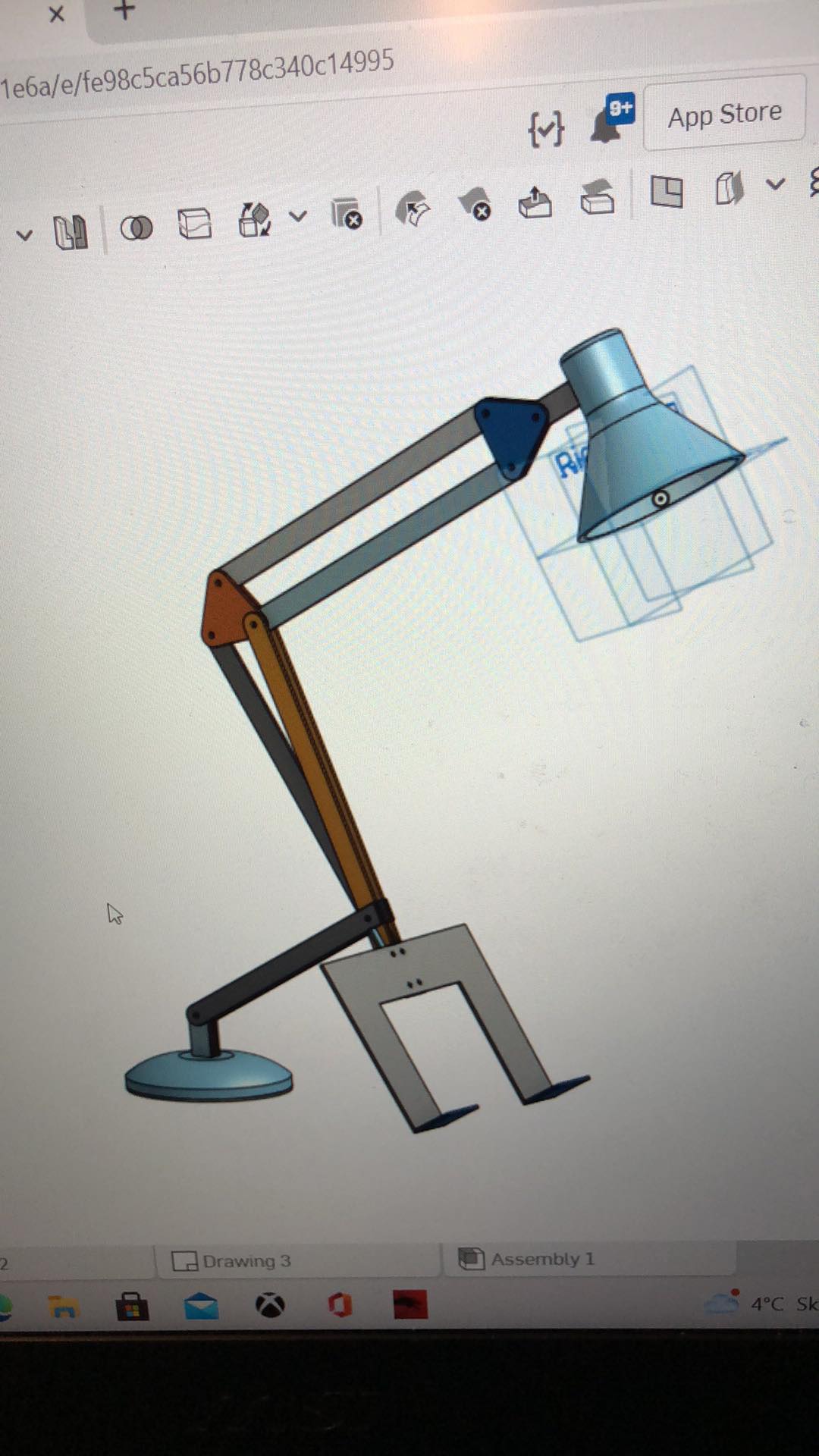

I dag har jeg siddet og tegnet videre på lampen inde på onshape. Jeg tænker nemlig at tegne den helt færdigt på onshape så jeg er 100% sikker på at de forskellige dele passer sammen. Jeg blev ikke helt færdig med den denne gang, men det går den rigtige vej indtil videre.

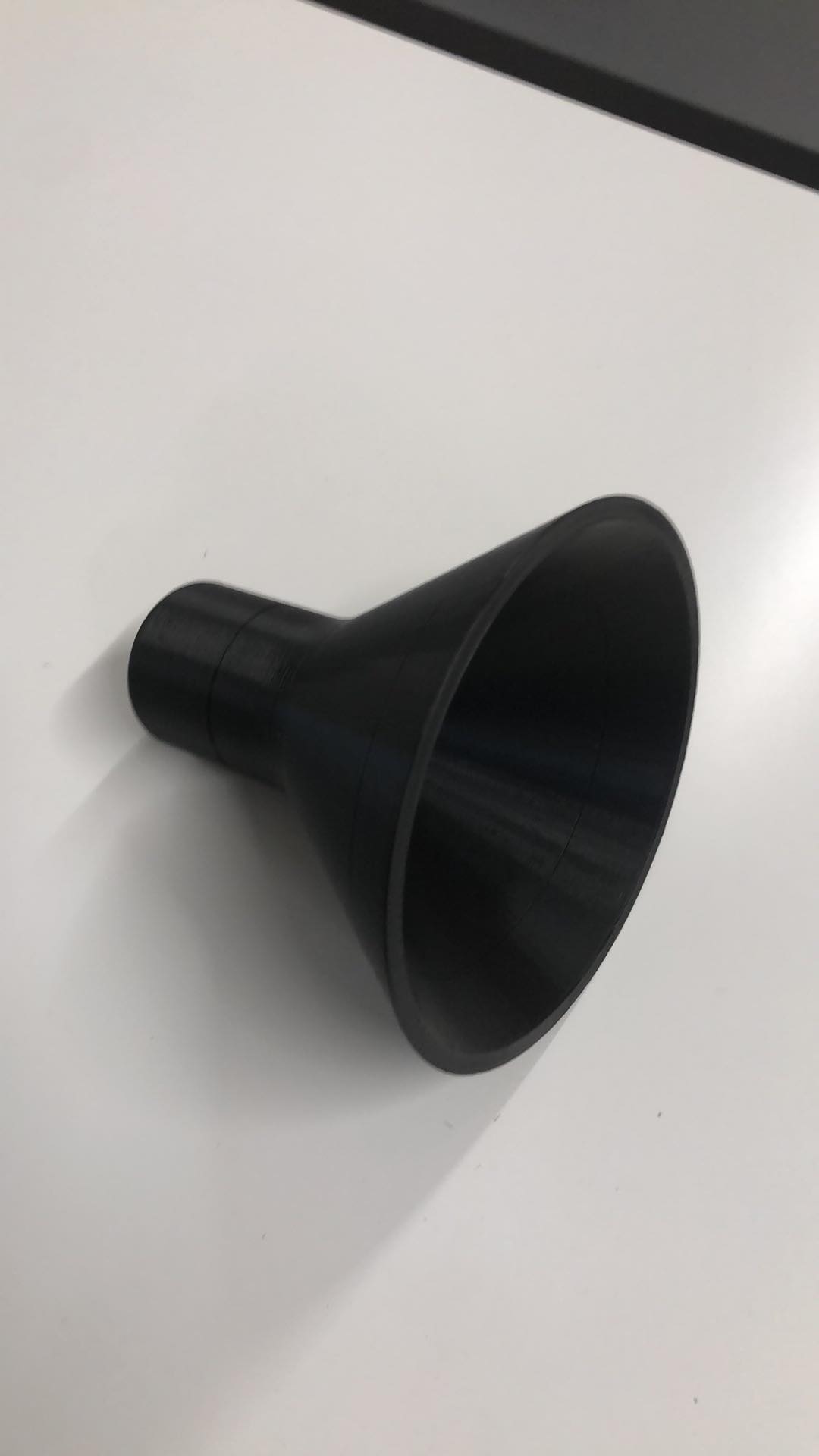

Da jeg mødte op i dag var min lampeskærm færdig, men den blev ikke som jeg ville have den og derfor var jeg nød til at 3D printe den igen og gøre det på en ny måde ved at vende den om på prusaslicer og med support. Nu må vi så se om det går bedre.

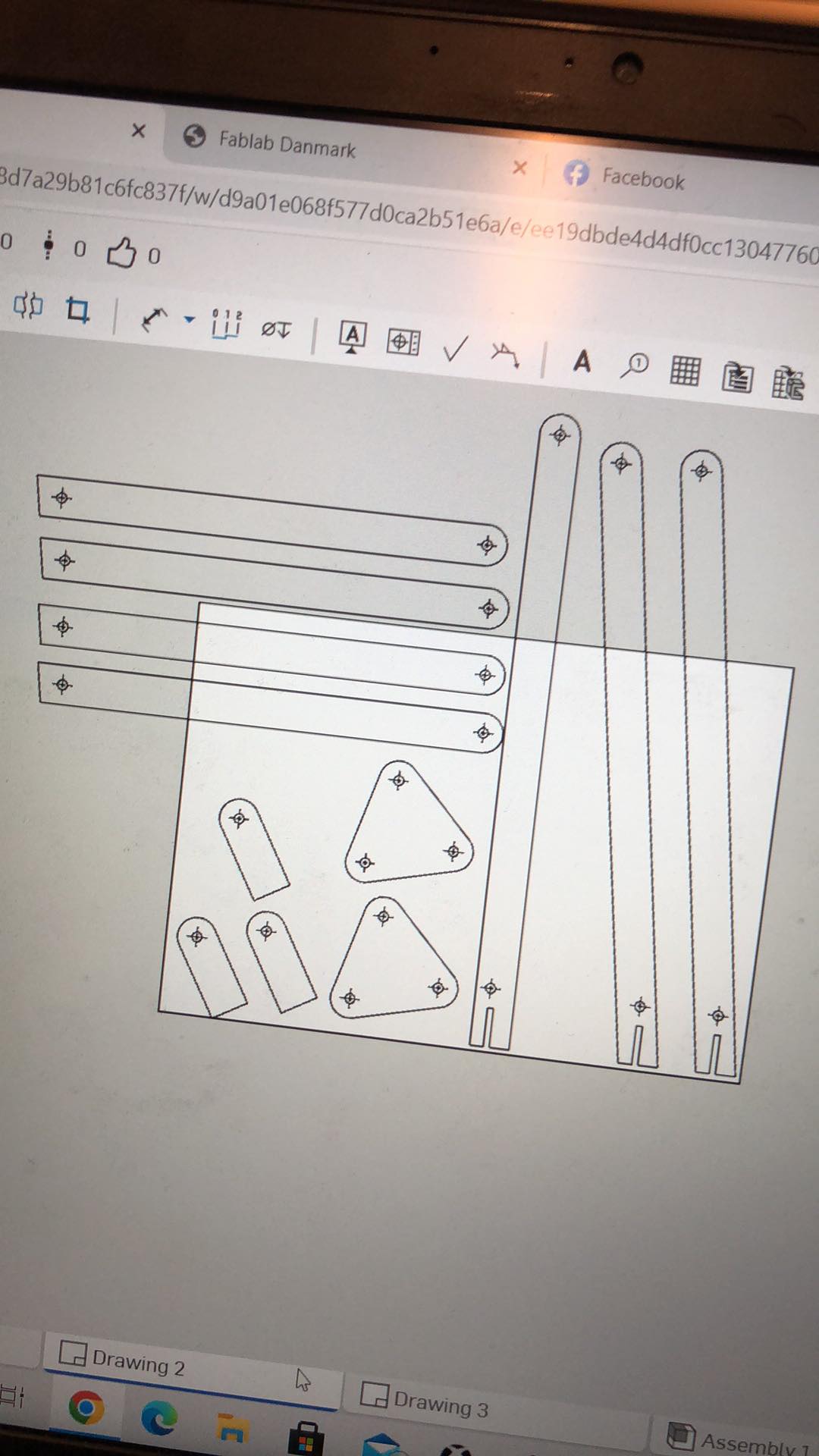

Da min endelige lampe er færdig på onshape, kan jeg nu putte min parts ind på drawing i de rigtige størrelsesforhold og set fra den rigtige vinkel. Derefter har jeg så eksporteret den til en DXF format, som jeg så har trukket ind i inkscape for at tilpasse de rigtige indstillinger til at kunne laserskære den.

Her ser man delene fra min prototype af pap og som i kan se, så er jeg kommet til at printe den til højre lidt for stor og det er fordi jeg glemte at sætte den i 1:1 skala inde på drawing på onshape.

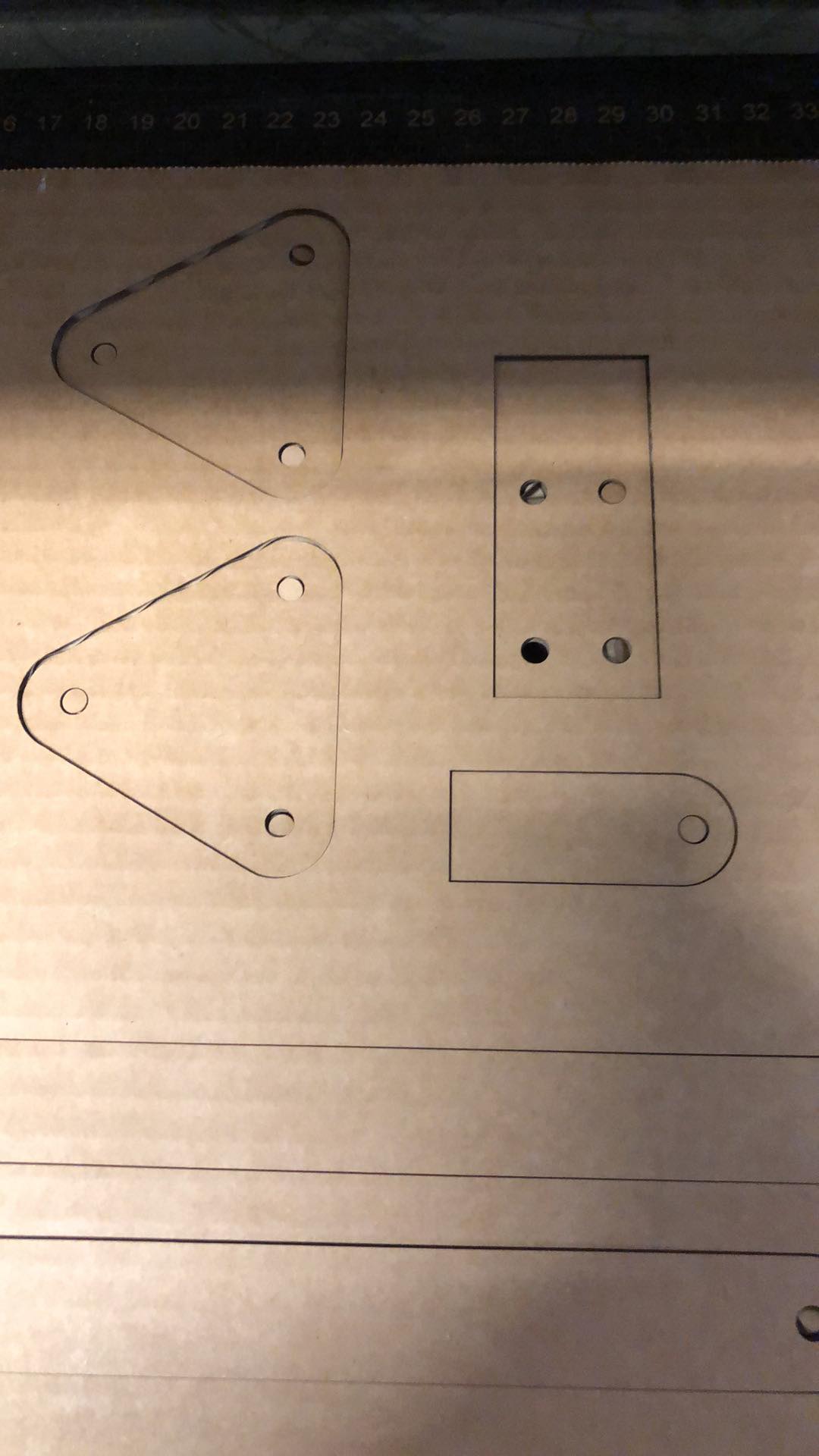

Her ser man så at det er blevet rettet til og det nu passer sammen igen.

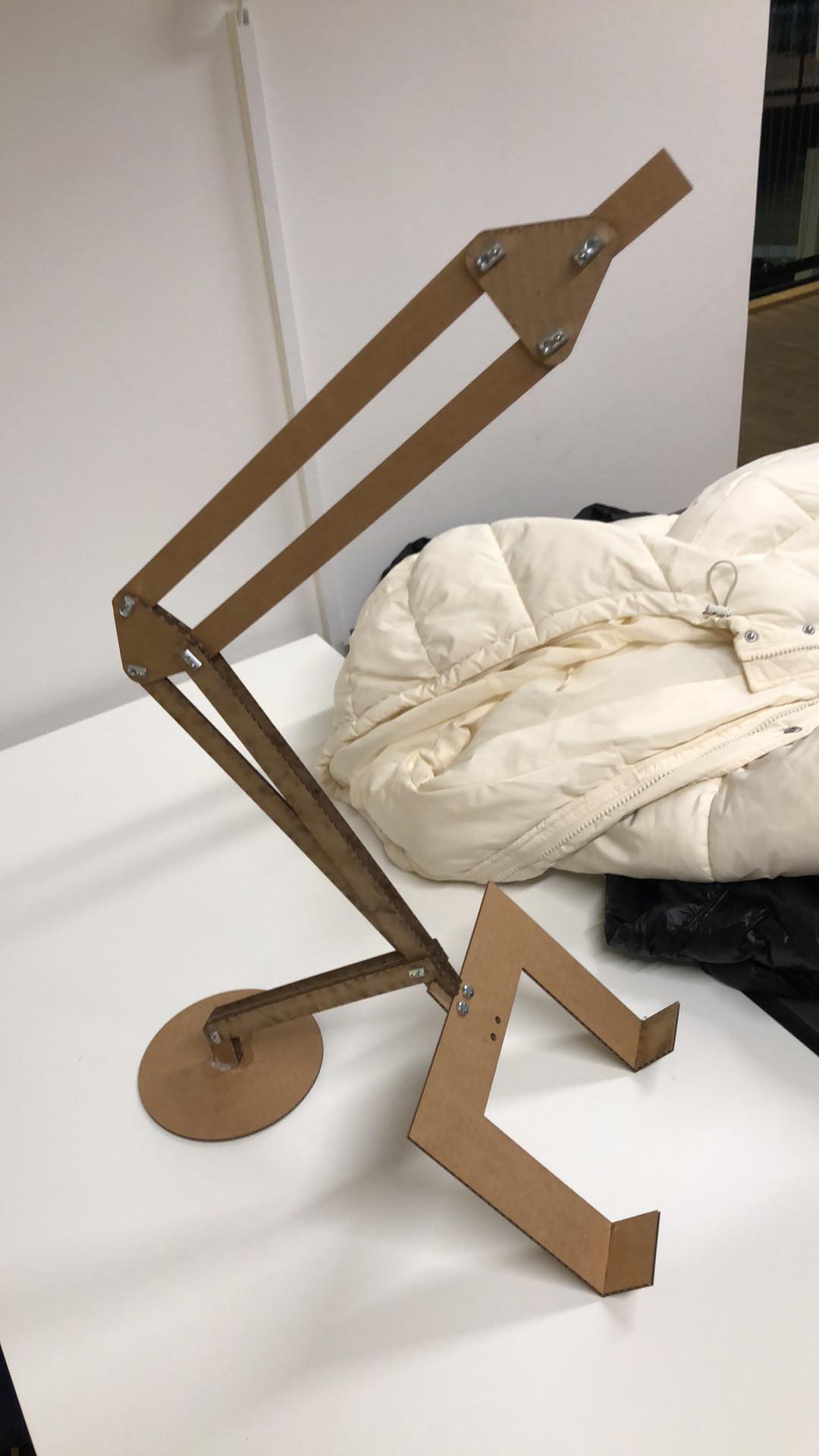

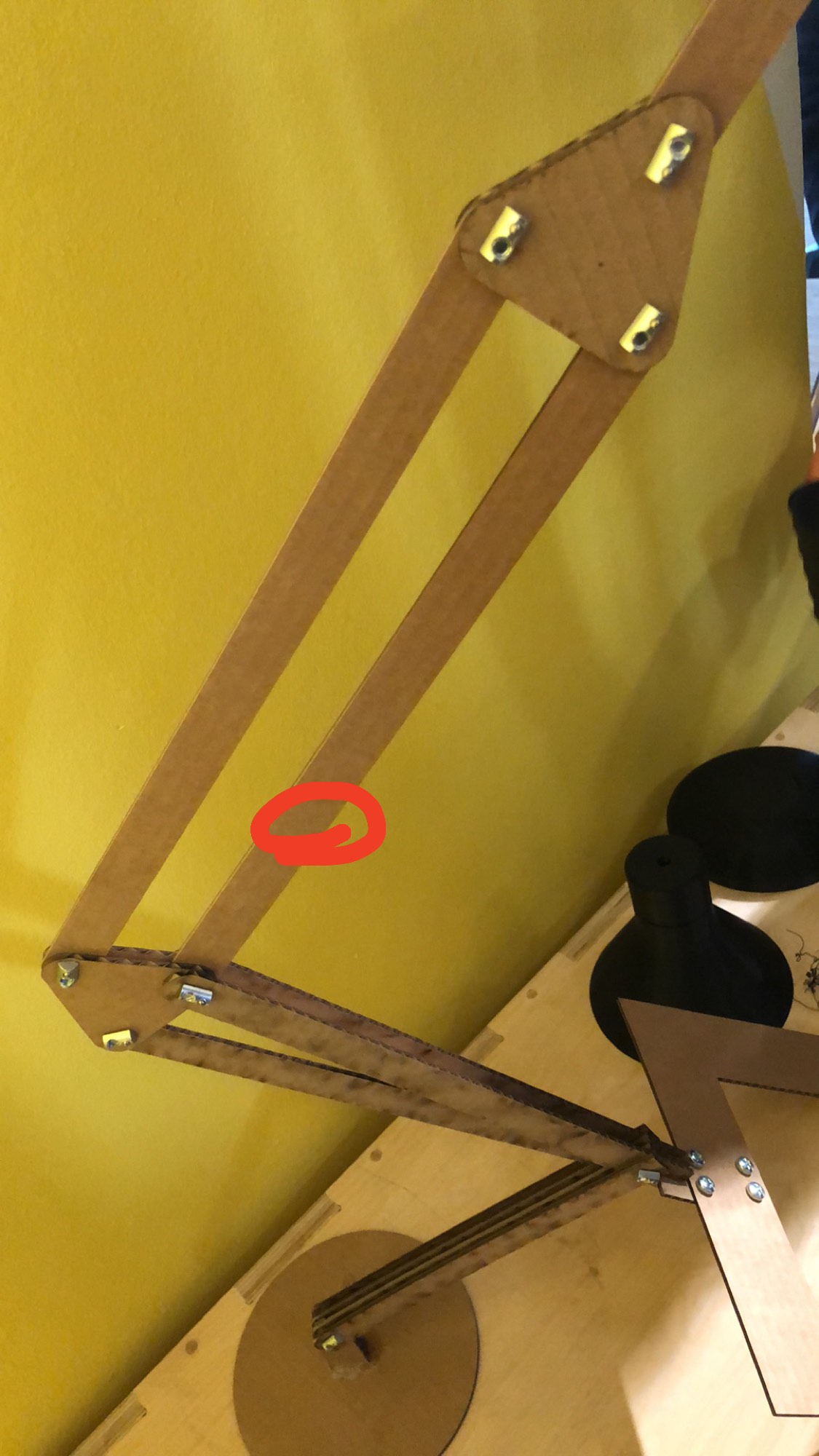

Her ser man min prototype i pap, som næsten er færdig, men indtil videre så passer delene meget godt sammen og hullerne er gode nok ift. de møtrikker jeg skal anvende.

Jeg har glemt at lave hul ved den røde markering. Hullet er så der kan komme en skrue og en bolt ind, som fjederen skal fastgøres til og derfor skal jeg printe om igen og få hullet med.

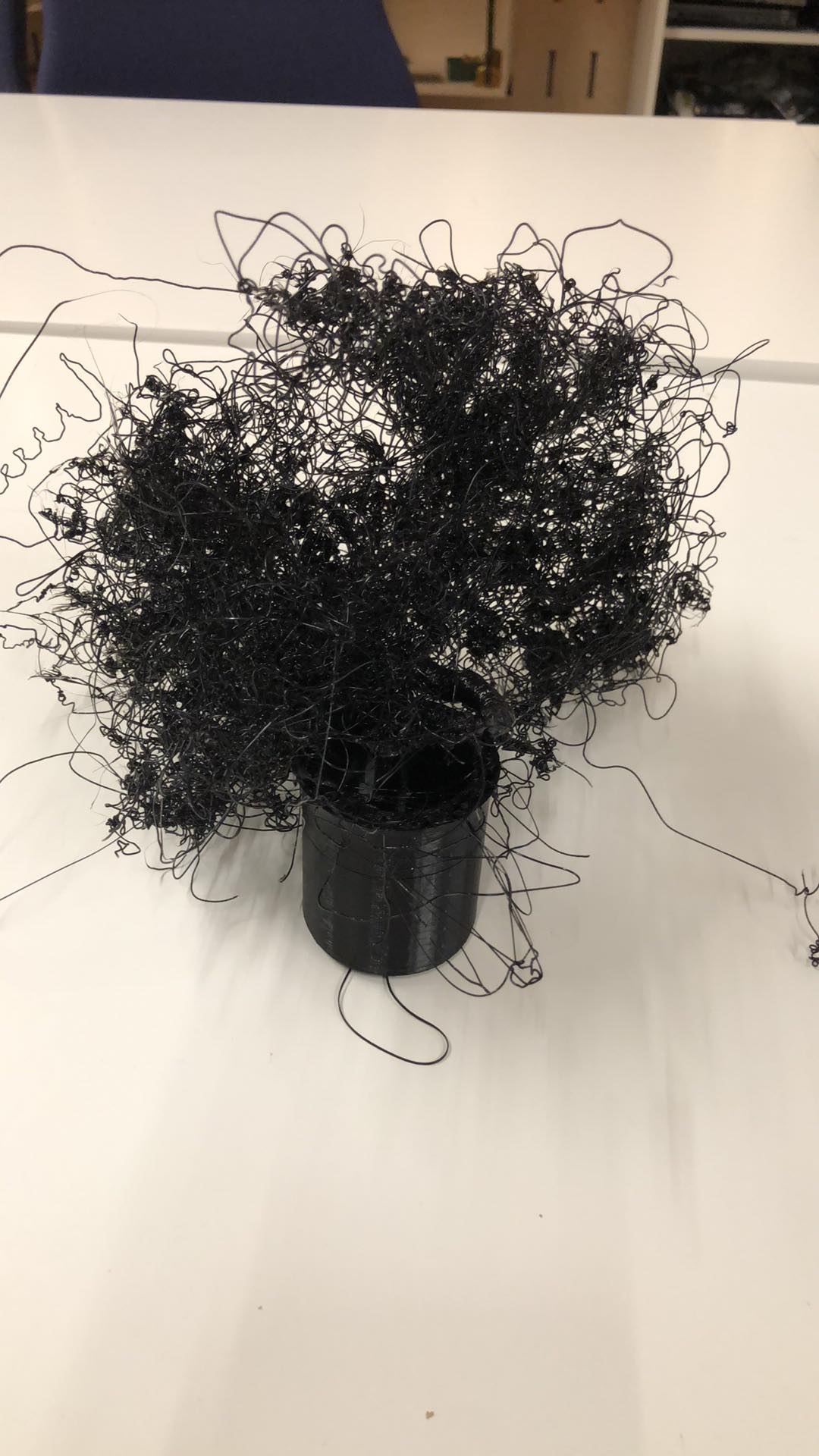

Første gang lykkedes det ikke at få printet min lampeskærm og det skyldes at jeg havde lagt min lampeskærm ind forkert på prusasliceren og uden support. Denne gang lykkedes det med support og ved at vende min lampe om, så den bredde del af lampe lå med hovedet ned.

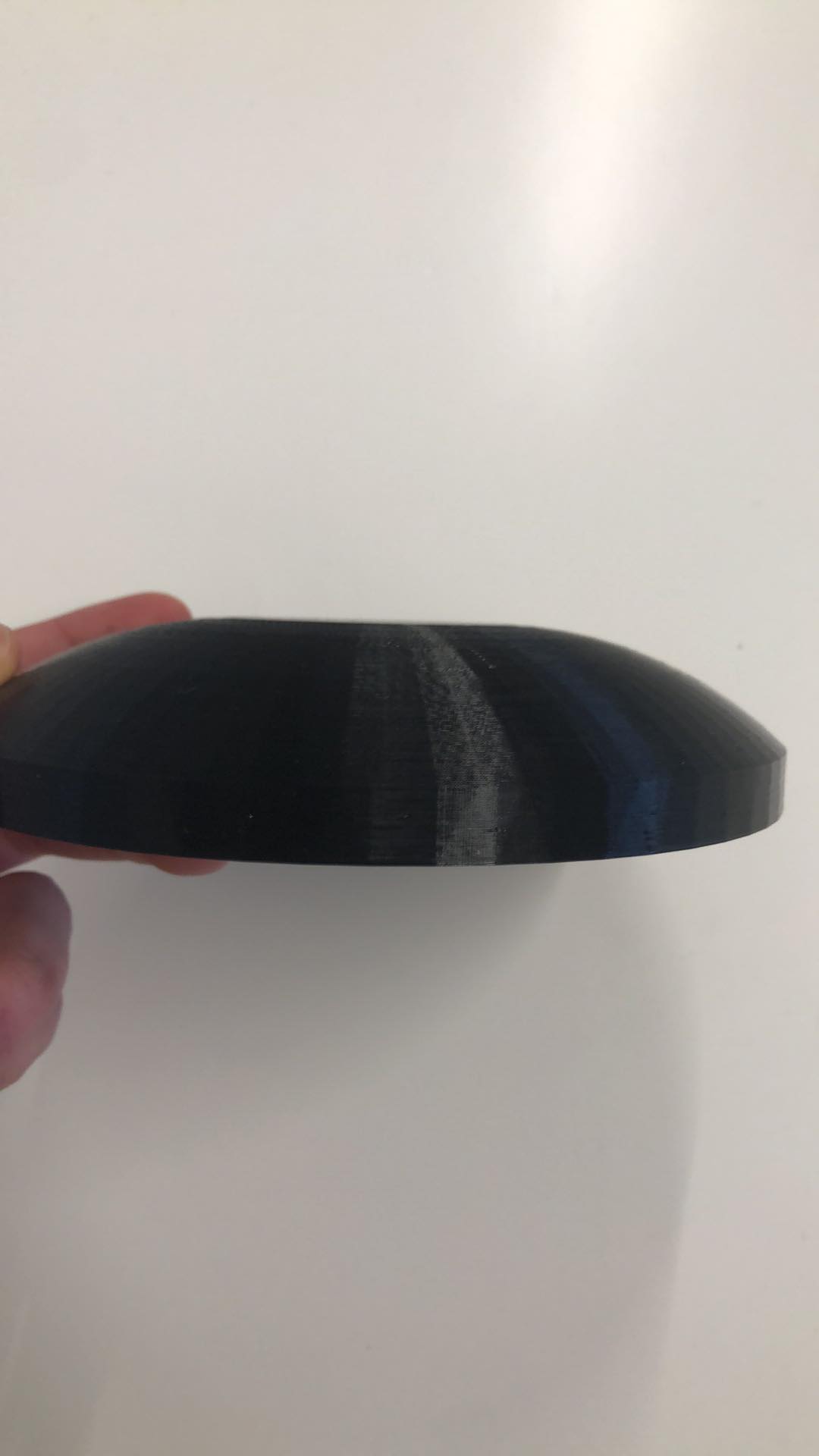

Så har jeg også printet bunden som min lampe skal stå på og det lykkedes meget godt, eftersom den gik efter første forsøg.

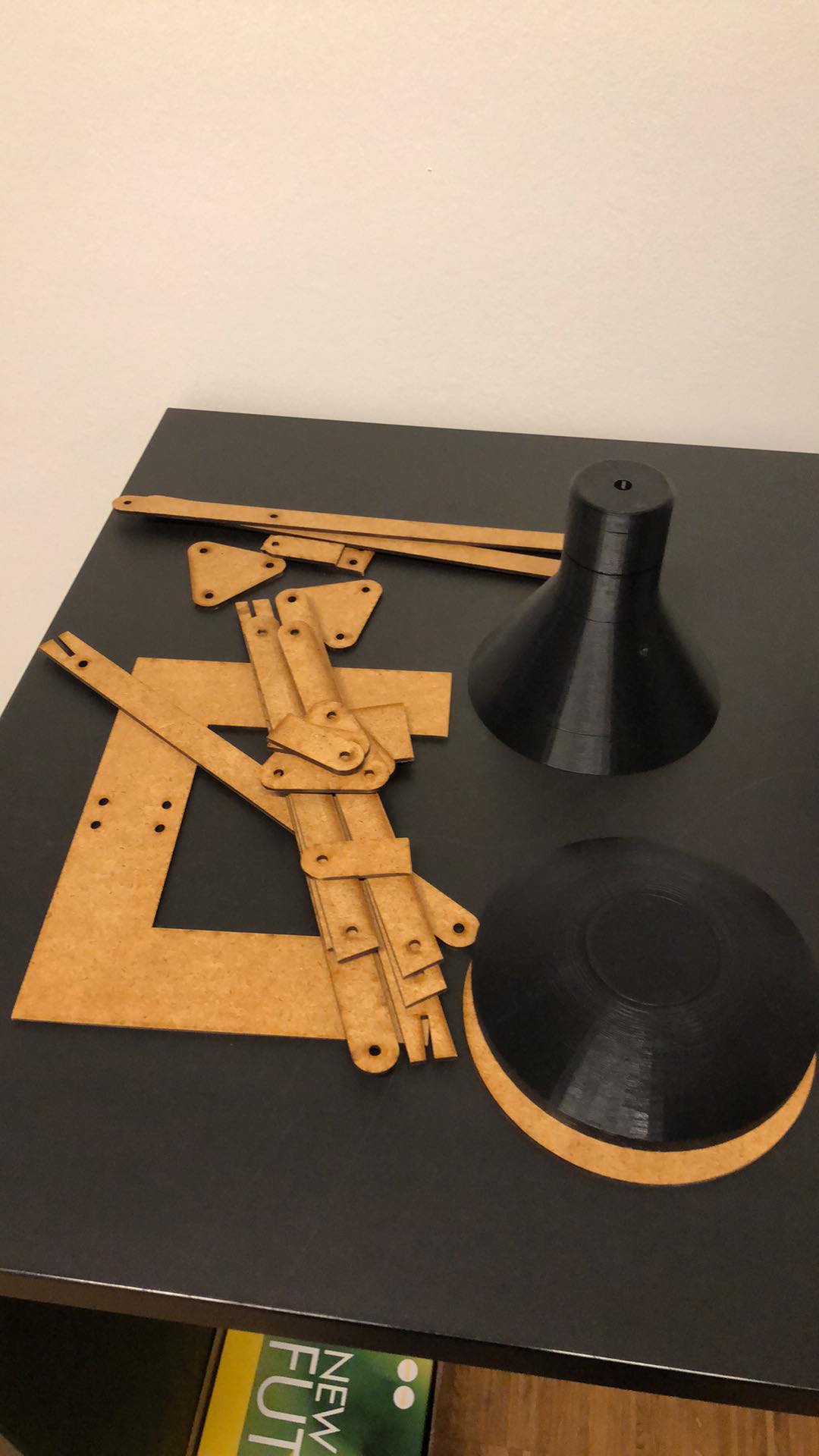

Nu har jeg 3D printet og laserskåret alle de dele jeg har brug for, for at samle min lampe og som i kan se så har jeg valgt at anvende en sort farve til lampeskærmen og bunden og jeg har anvendt HDF plade som selve skelettet og det er fordi jeg synes at det vil passe bedst sammen ift. farver. jeg vil nu samle lampen med nogle 5M søm og bolte.

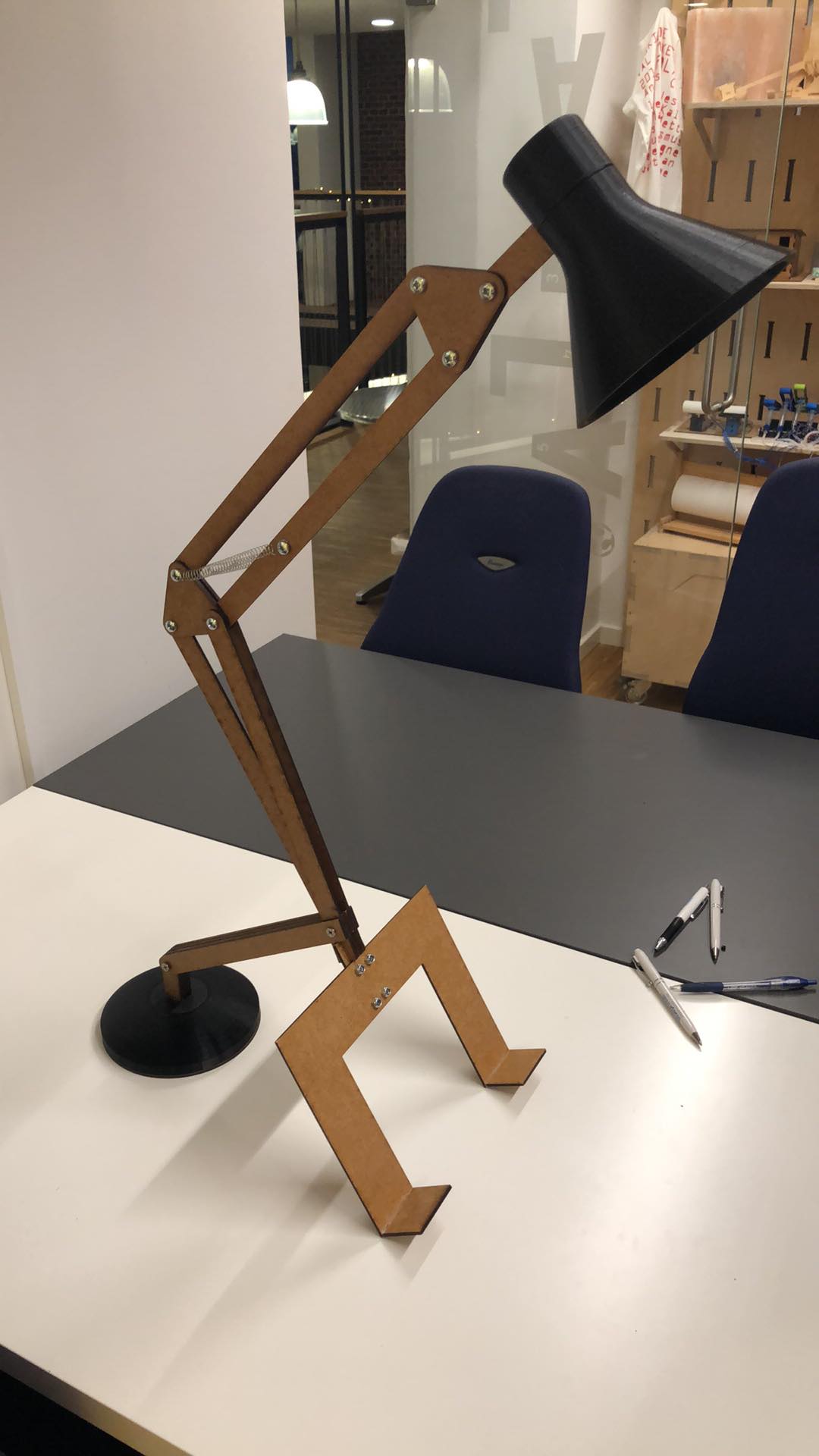

Nu har jeg samlet lampen og det var lidt en udfordring i starten, da jeg skulle finde ud af hvordan jeg fastgøre fjedrene og det gjorde jeg ved at putte enden ind i sømmet og fastgøre den med bolten. I startet var fjedrene også for stramme hvilket resulteret i at min lampe var alt for fast og ikke kunne bevæge sig. Jeg tog fjedrene af og strækkede i dem for at tilpasse det og det fik det til at virke.

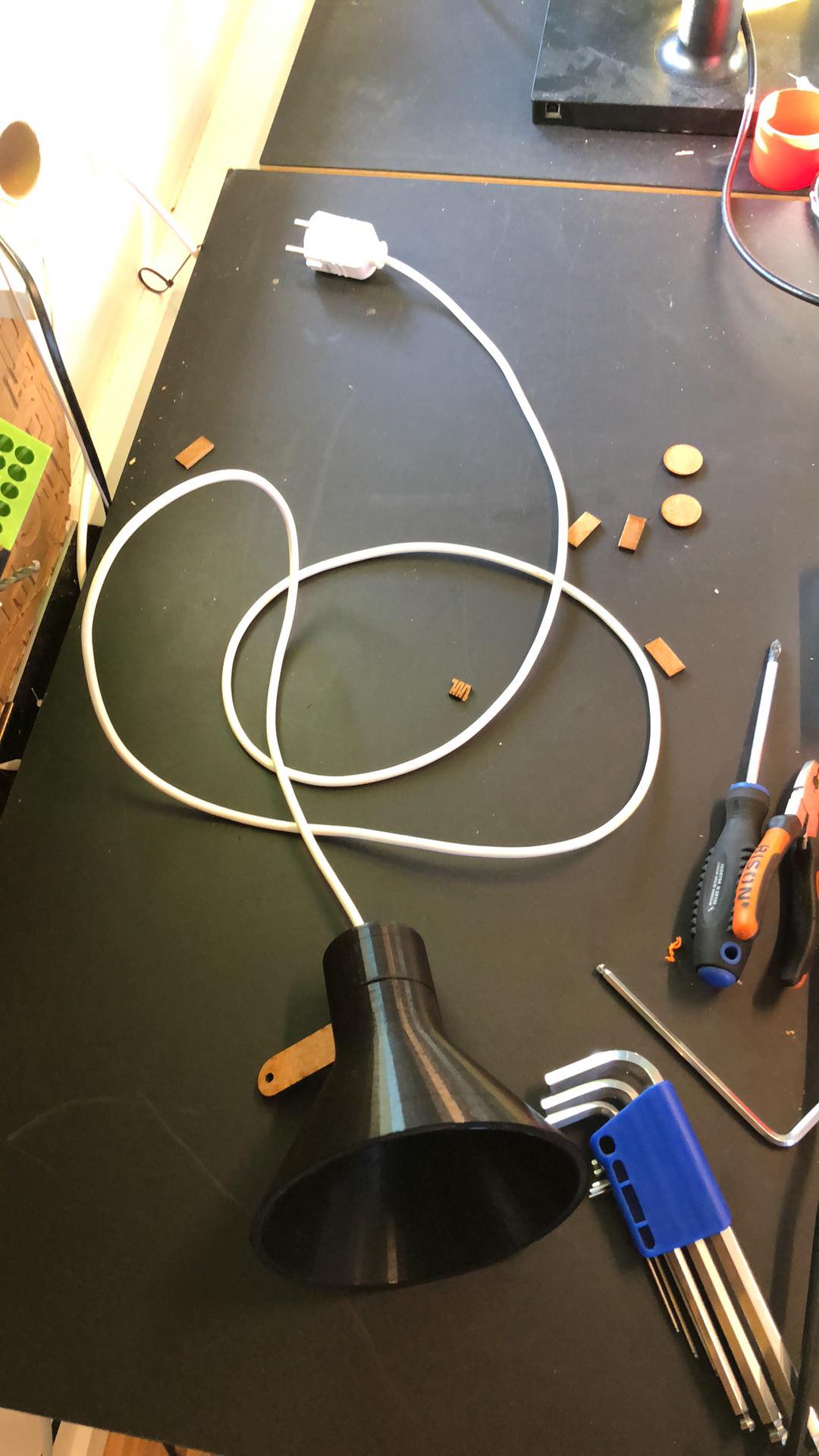

Jeg har i dag arbejdet på at få min lampe til at lyse. Jeg fik hermed udleveret en ledning og pære, samt fatningen som jeg skulle samle, men jeg manglede en stikprop og den skulle jeg selv ud og købe. Da jeg fik den købt, sad jeg og arbejdede med at få det løst. Jeg fik skåret ledningen i en tilpasset længde og fik ledningen forbundet med stikproppen og fatningen. Derefter skulle pæren bare skrues på og stikproppen i stikkontakt og dette lykkedes.
