Justerbar lampe

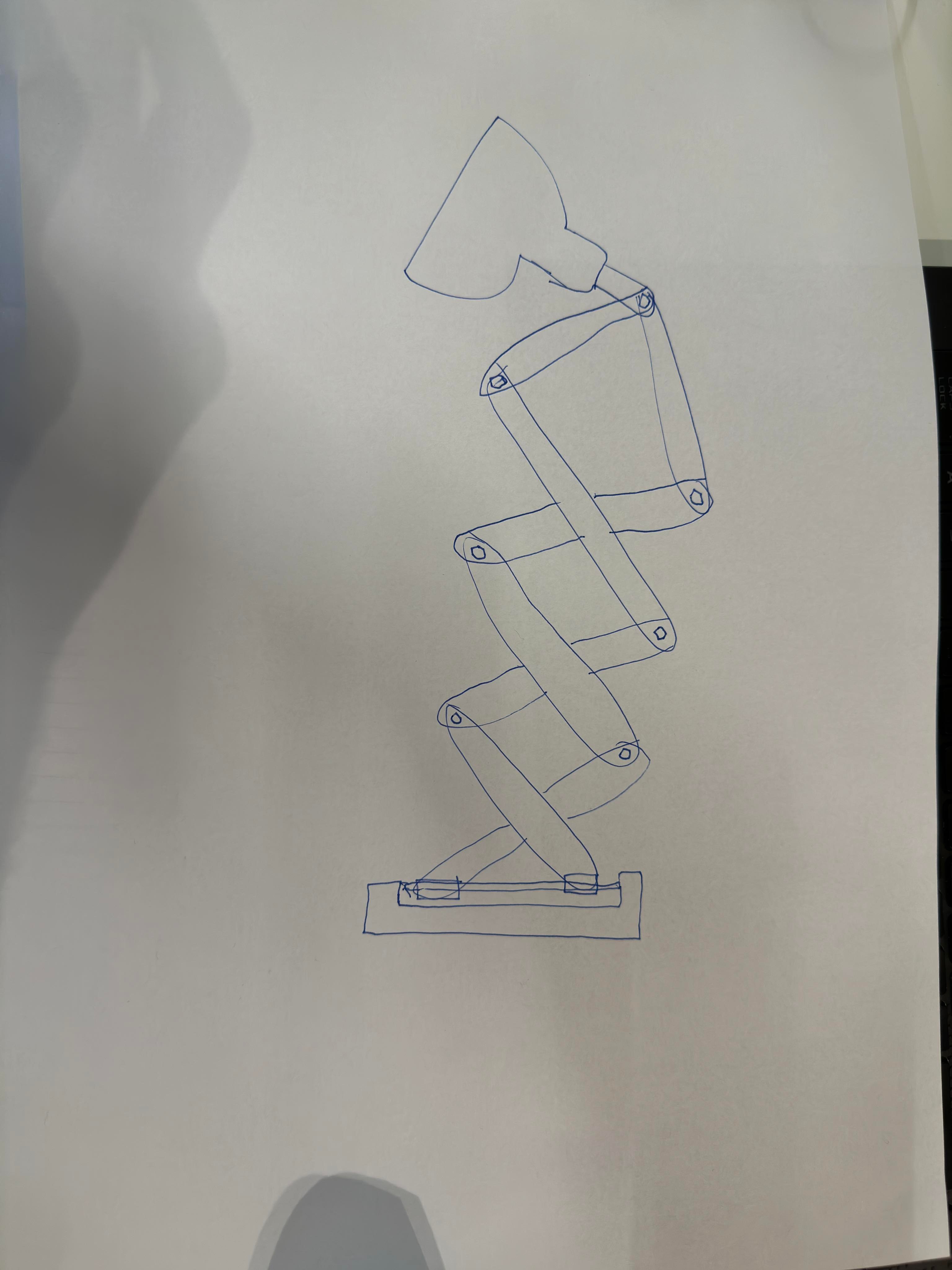

Jeg har valgt at lave en lampe, som ser ud på billedet jeg har uploadet. Dette har jeg gjort fordi jeg synes det kunne være spændene at udføre en lampe der kan justere frem og tilbage. Dette løsning kunne laves ved at man laver nogle skruer/gevinde på 1 cm hvor jeg har snakket med hp er tilstrækkelig nok. Skruerne skal være hule, hvor man kan kører ledningerne igennem.

Jeg har kigget på forskellige lamper i Ikea, for at få nogle inspirationer. Dette har jeg gjort fordi jeg har været i tvivl om hvordan lampen funktion skulle være. Her fandt jeg ud af man kan bruge nogle skruer, til at holde dem sammen, som jeg har tænkt mig at 3 D printe og få lavet på onshape. Dette ville jeg gøre næste modul.

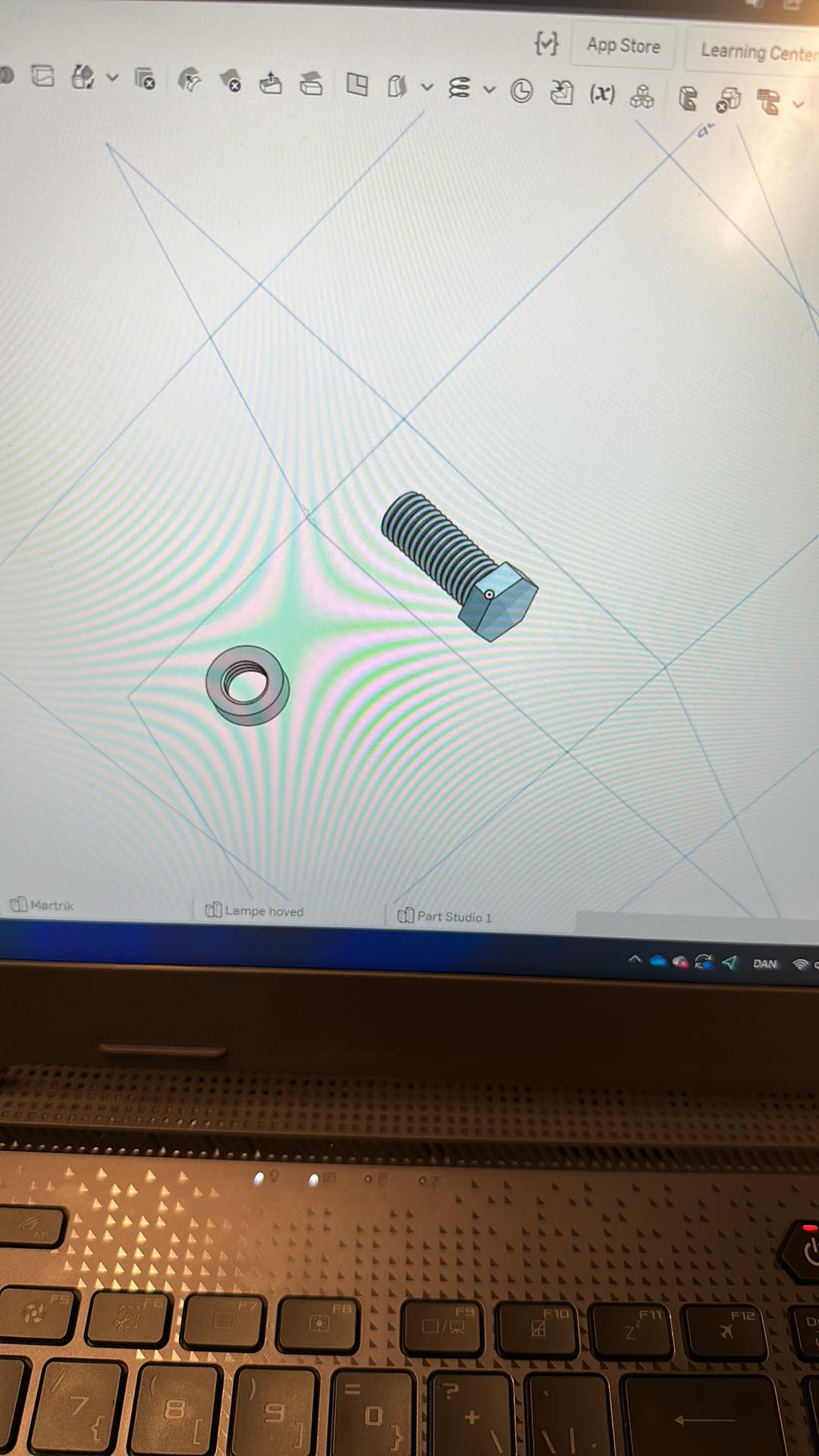

Jeg har udarbejdet en møtrik og bolt, som skal være ved samlingerne problemet med det er, at den ene kunne ikke skrues hele vejen ned. Her fik jeg rettet det, hvor jeg gjorde møtrikken lidt større, dette kunne jeg få helevejen ned. Jeg har lavet en helt ny en hvor jeg fik hjælp af HP, dette vil jeg printe næste gang for at se om det er bedre.

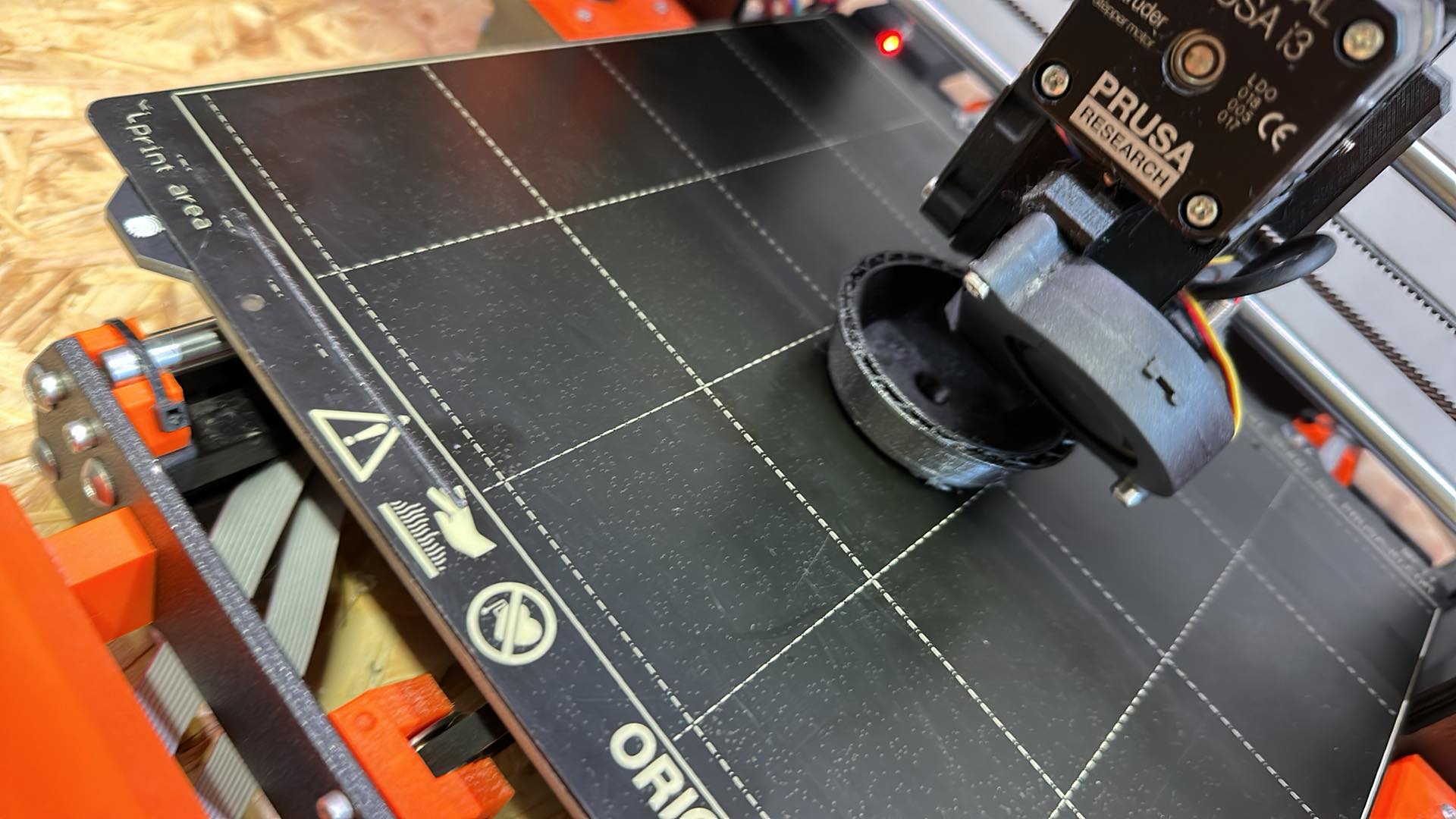

Her har jeg sat lampe hovedet til print, hvilket tager omkring 14 timer, som jeg komme til at se til næste gang, og se om den skal justeres eller går med den.

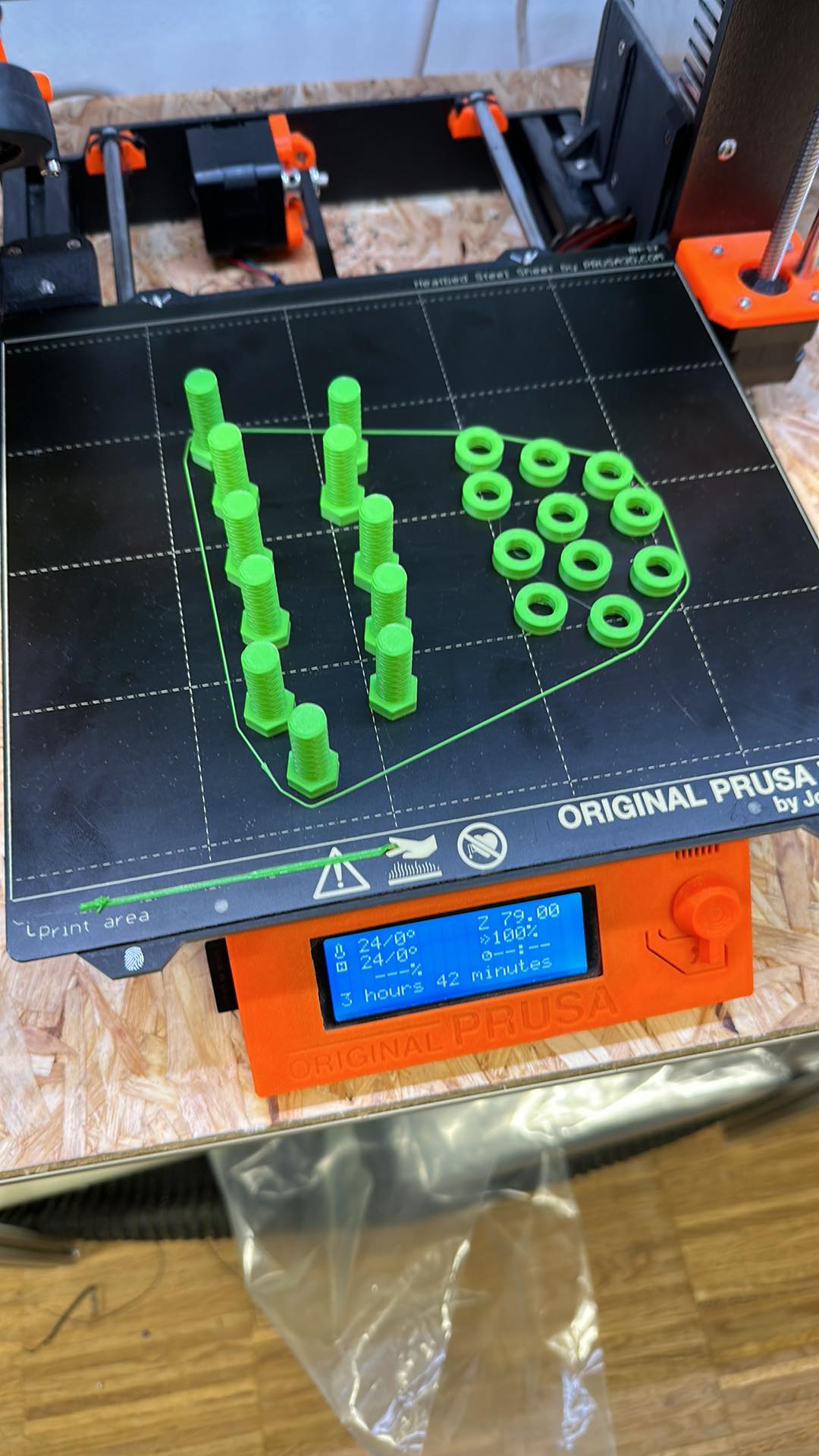

Denne er den version som HP hjalp med, som jeg er igang med at printe, for at se om den ville være bedre.

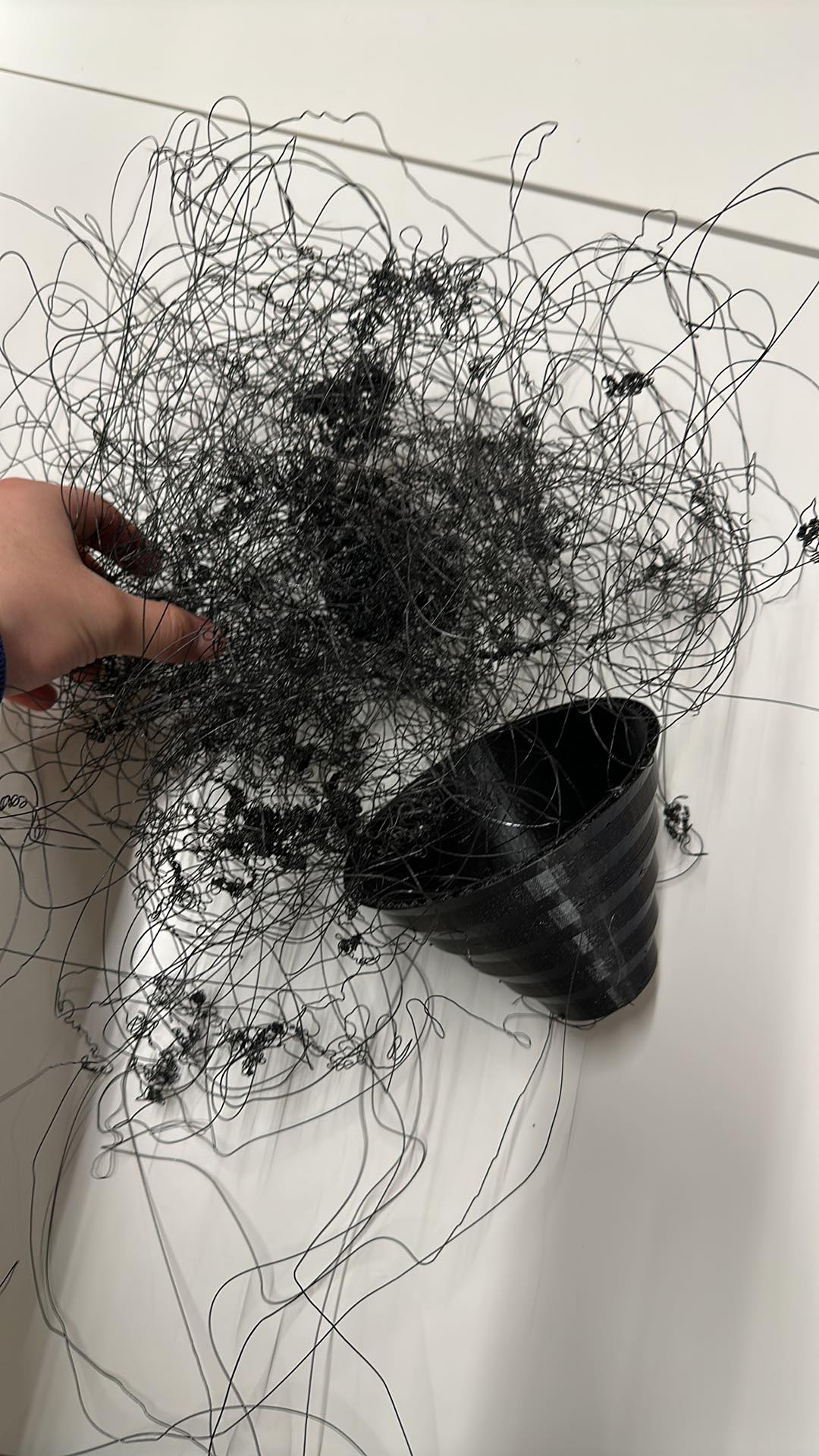

Da jeg kom tilbage dagen efter for at se hvordan min lampeskærm var blevet, så var dette her resultatet. Jeg prøver at sætte den igang igen for at se hvordan det bliver har renset pladen den her gang.

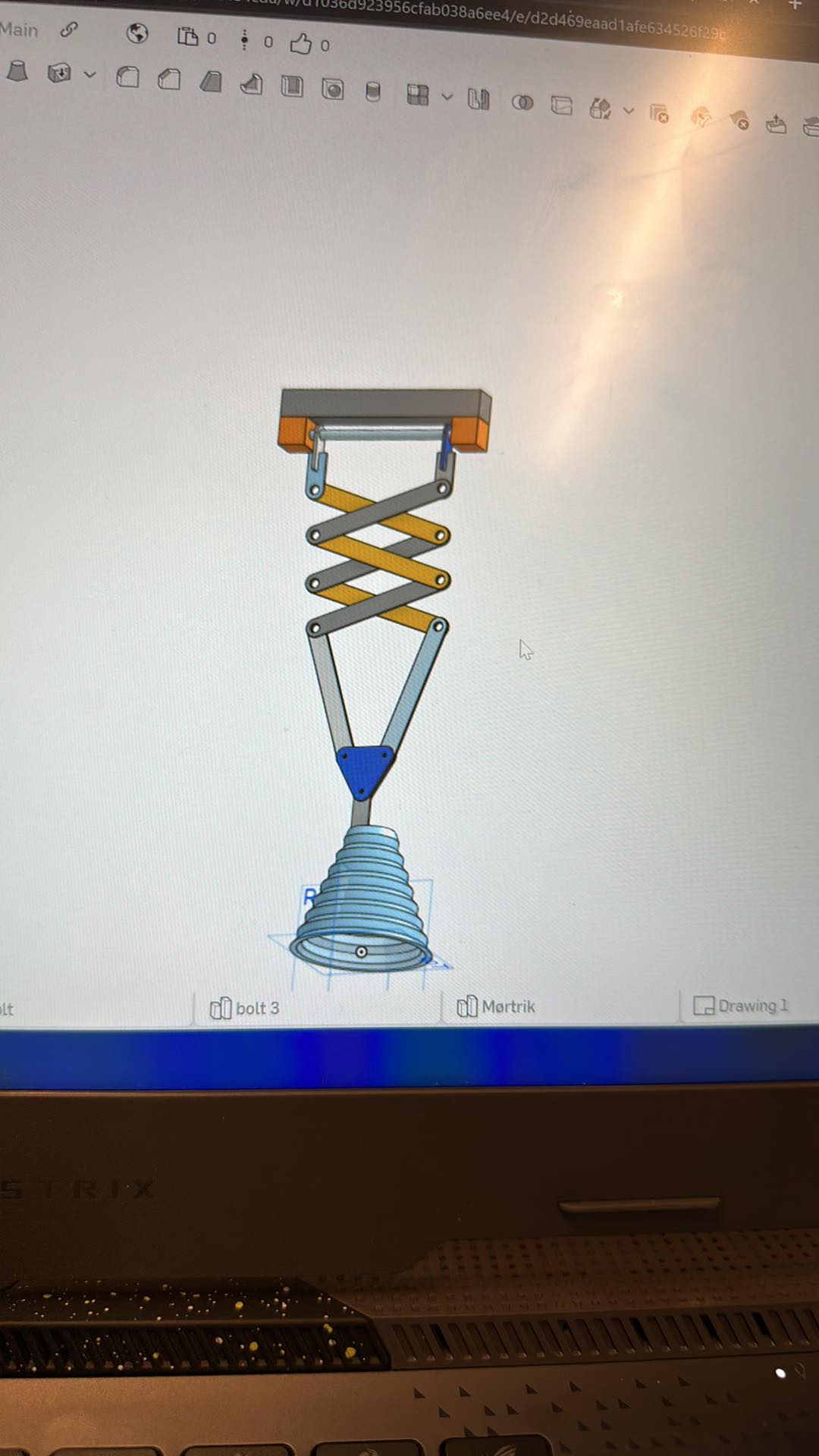

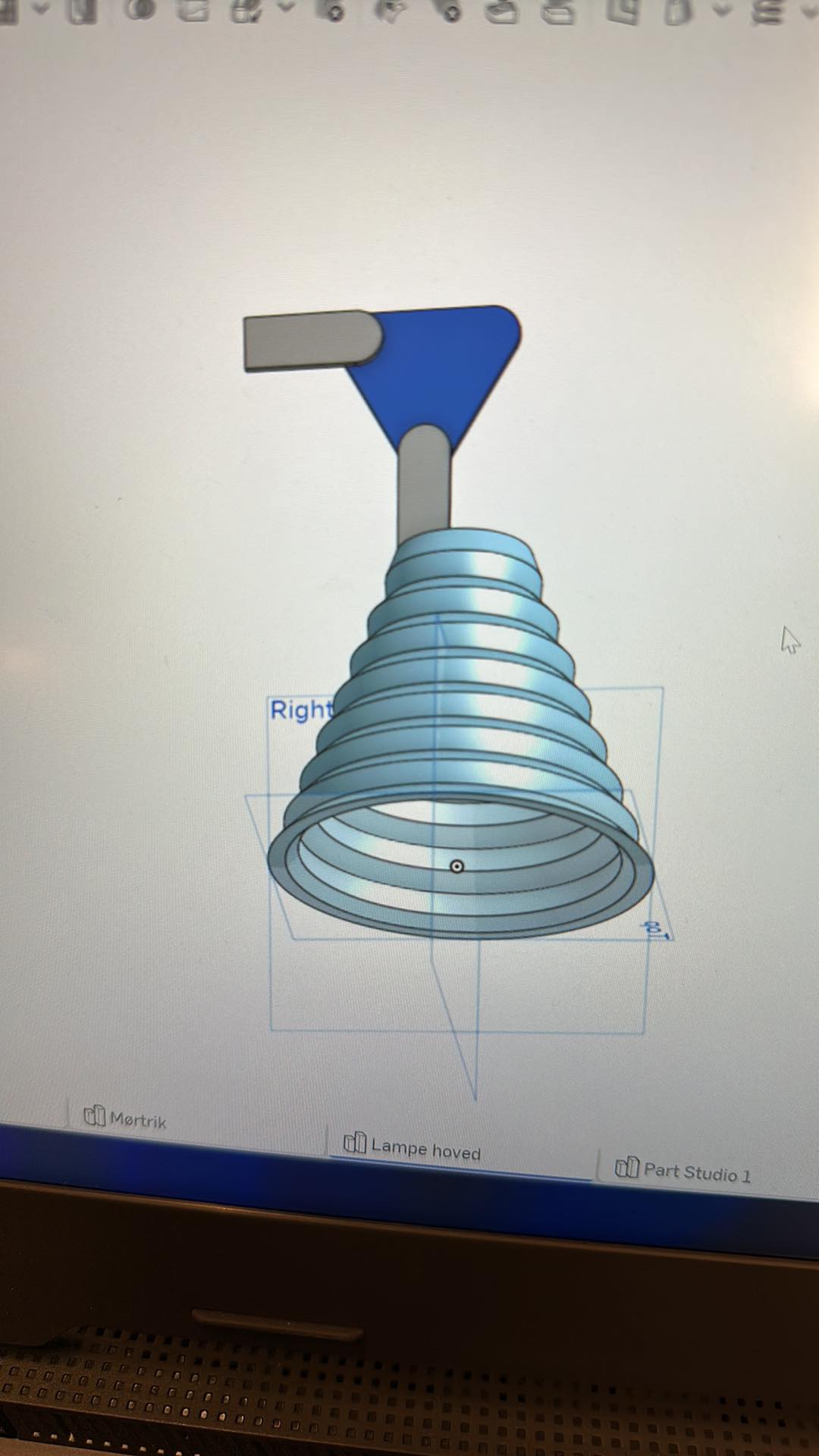

Sådan her ser min justerbar lampe ud. Dette har jeg lavet på onshape, hvor jeg ser om delene passer med hinanden. Jeg vil nu prøve at lave en prototype, og vil se om den passer med hinanden.

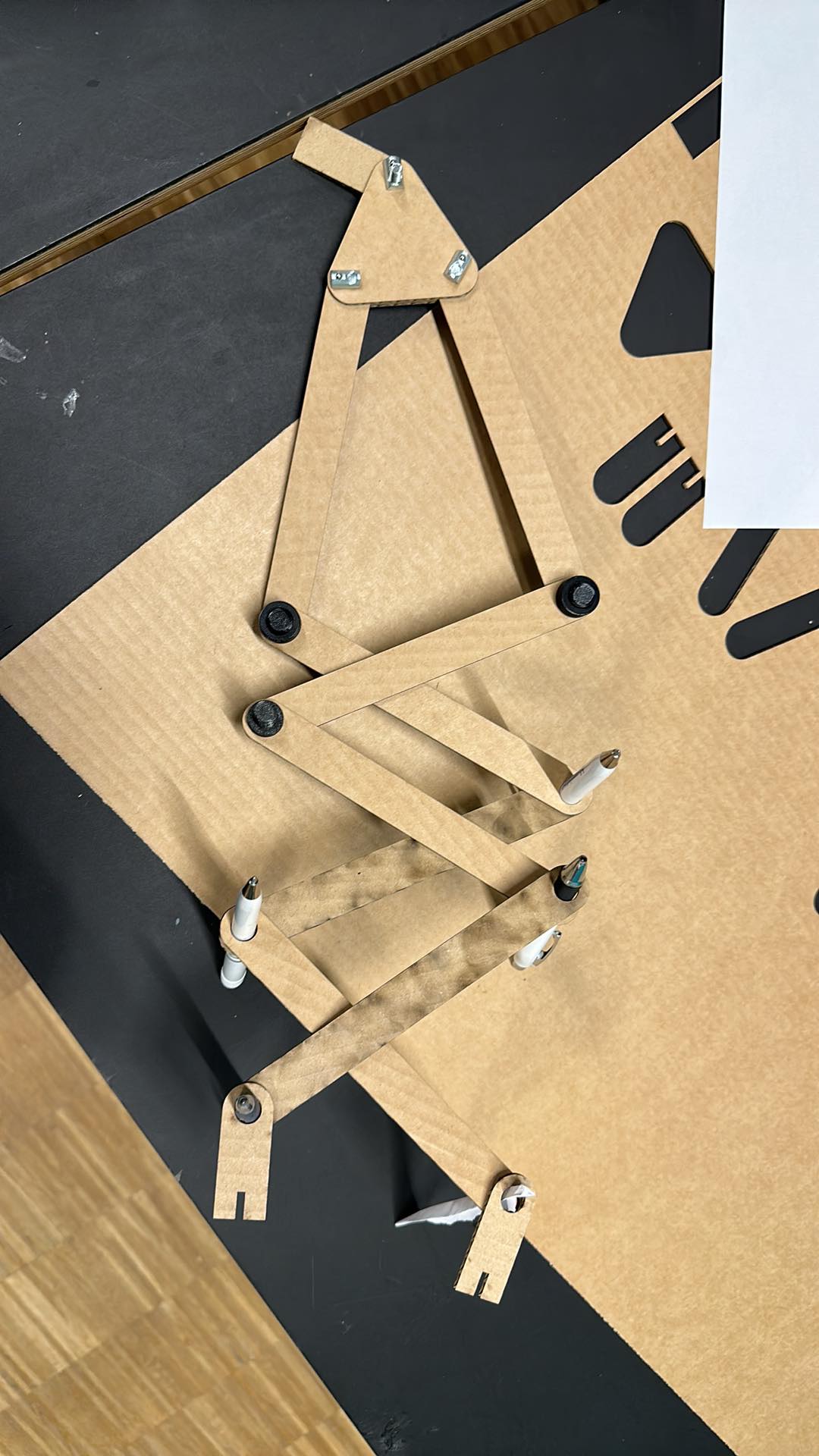

Her har jeg lavet prototypen jeg manglede nogle bolte og blev nød til at improvisere med kuglepenne. Derudover manglede jeg stadig 3d partene, som jeg vil printe til næste gang. Jeg mangler dog at lave huller i midten, da den er alt for ustabil.

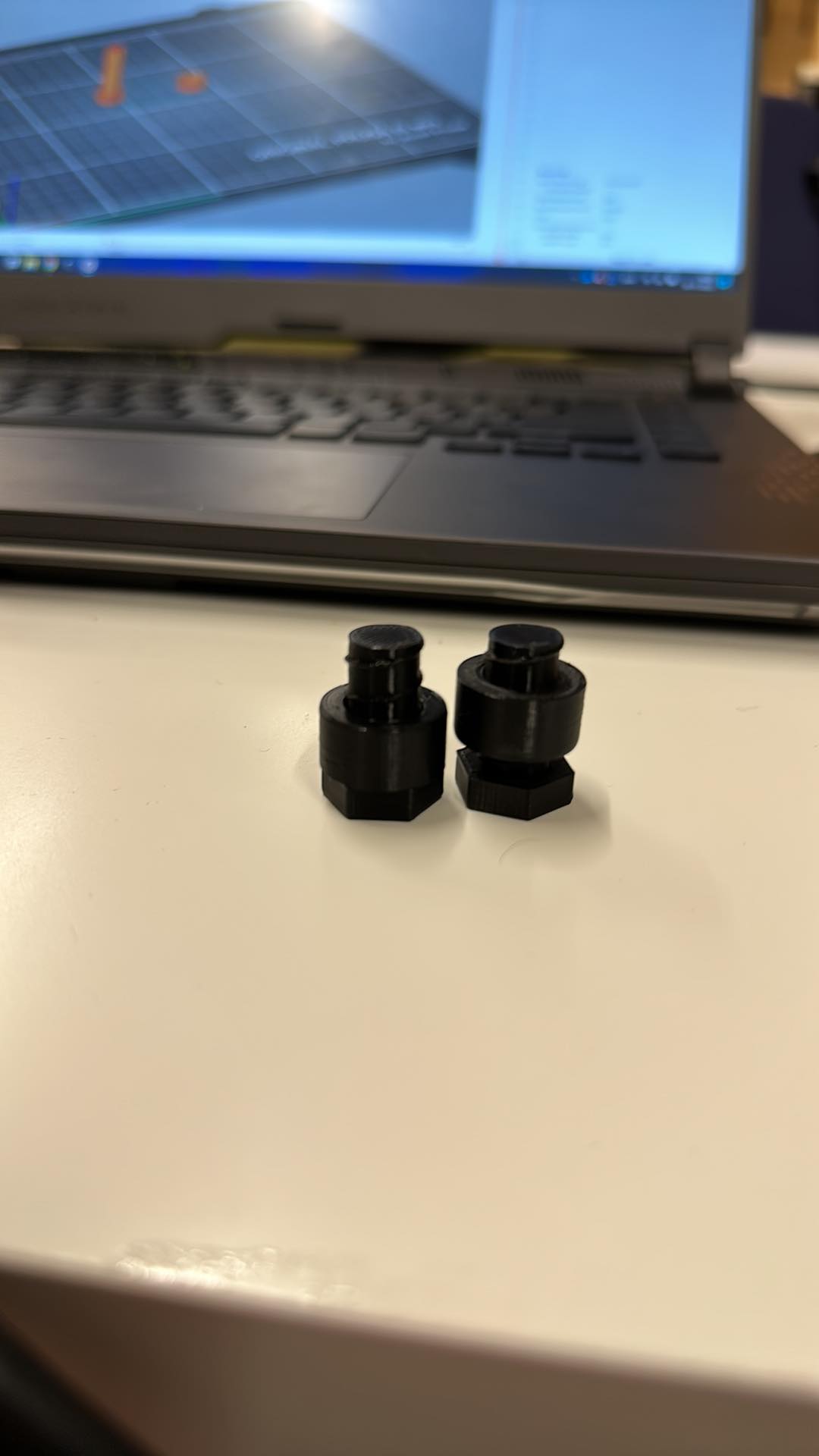

Dette var sådan min skruer er lavet, men problemet var så at nogle ikke kunne skrues helt sammen, så jeg bliver nød til at gøre møtrikken større, så bolten kan komme ind. Dette vil være mit mål til næste gang, og prøve at få lavet møtrikken inde på onshape.

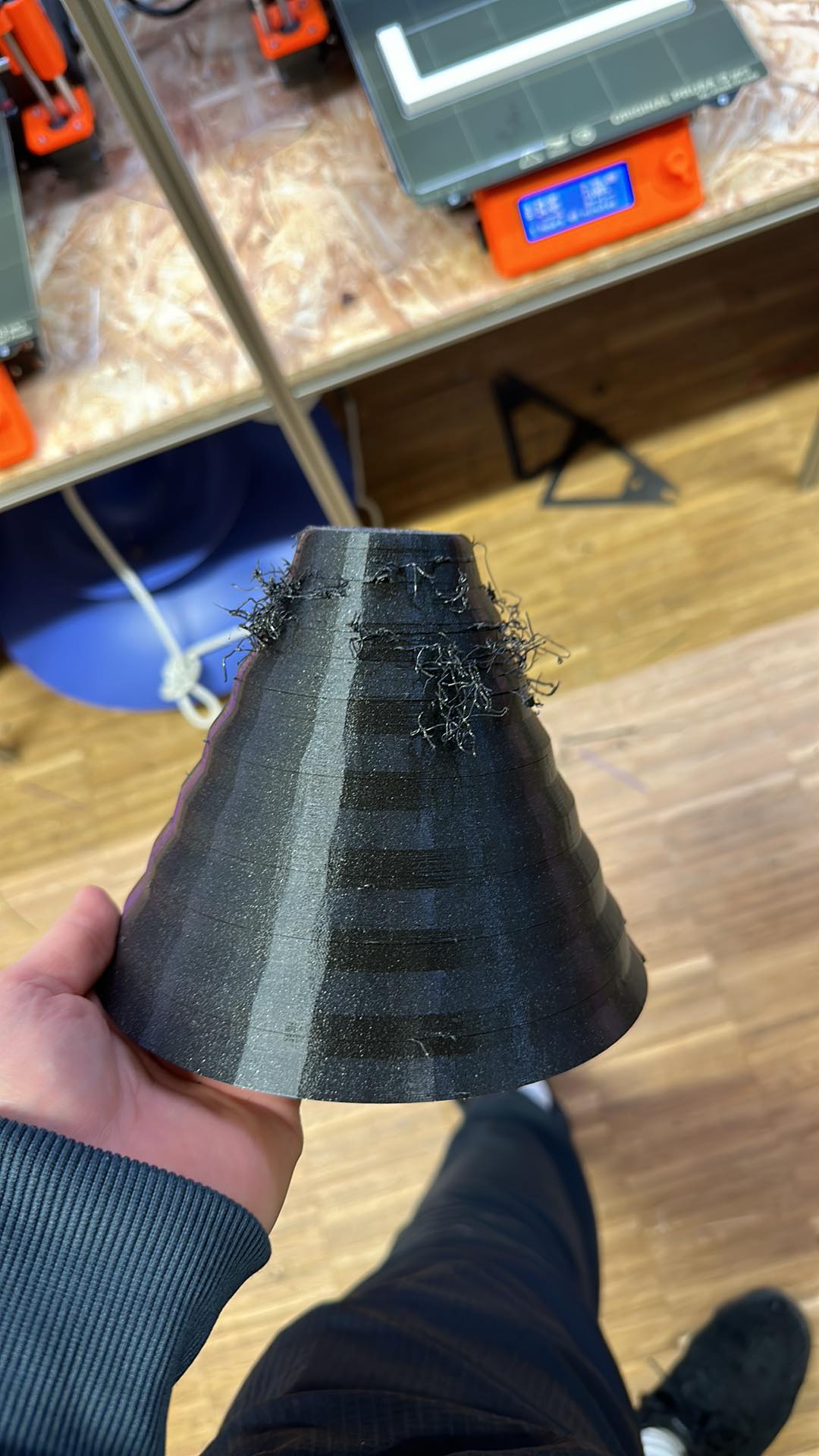

Lampe skærmen kom ud sådan her, der er nogle problemer med dem. Men det kan fjernes væk, de ekstra tråde der stikker ud af dem. Hvilket jeg vil gøre inden aflevering.

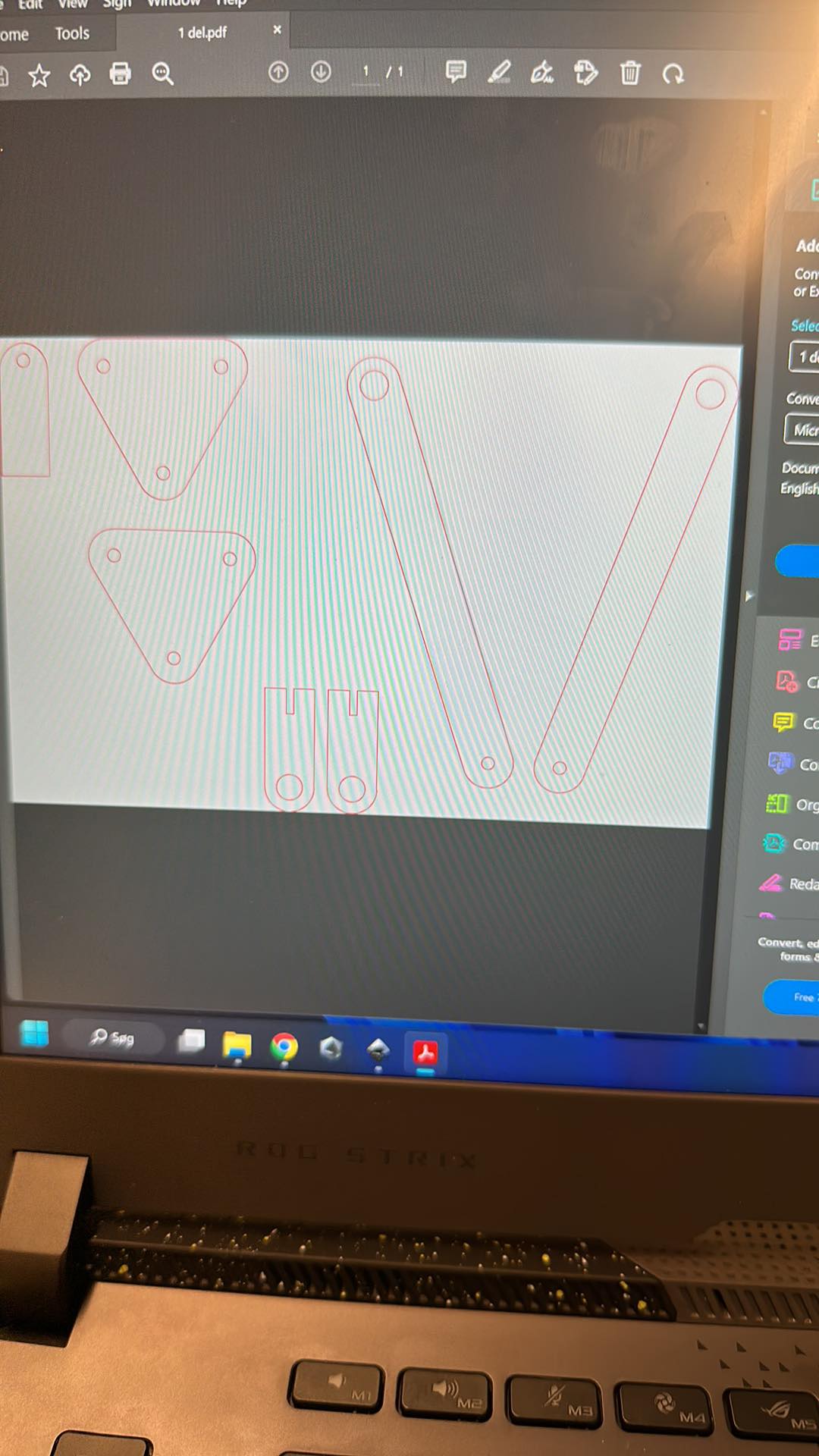

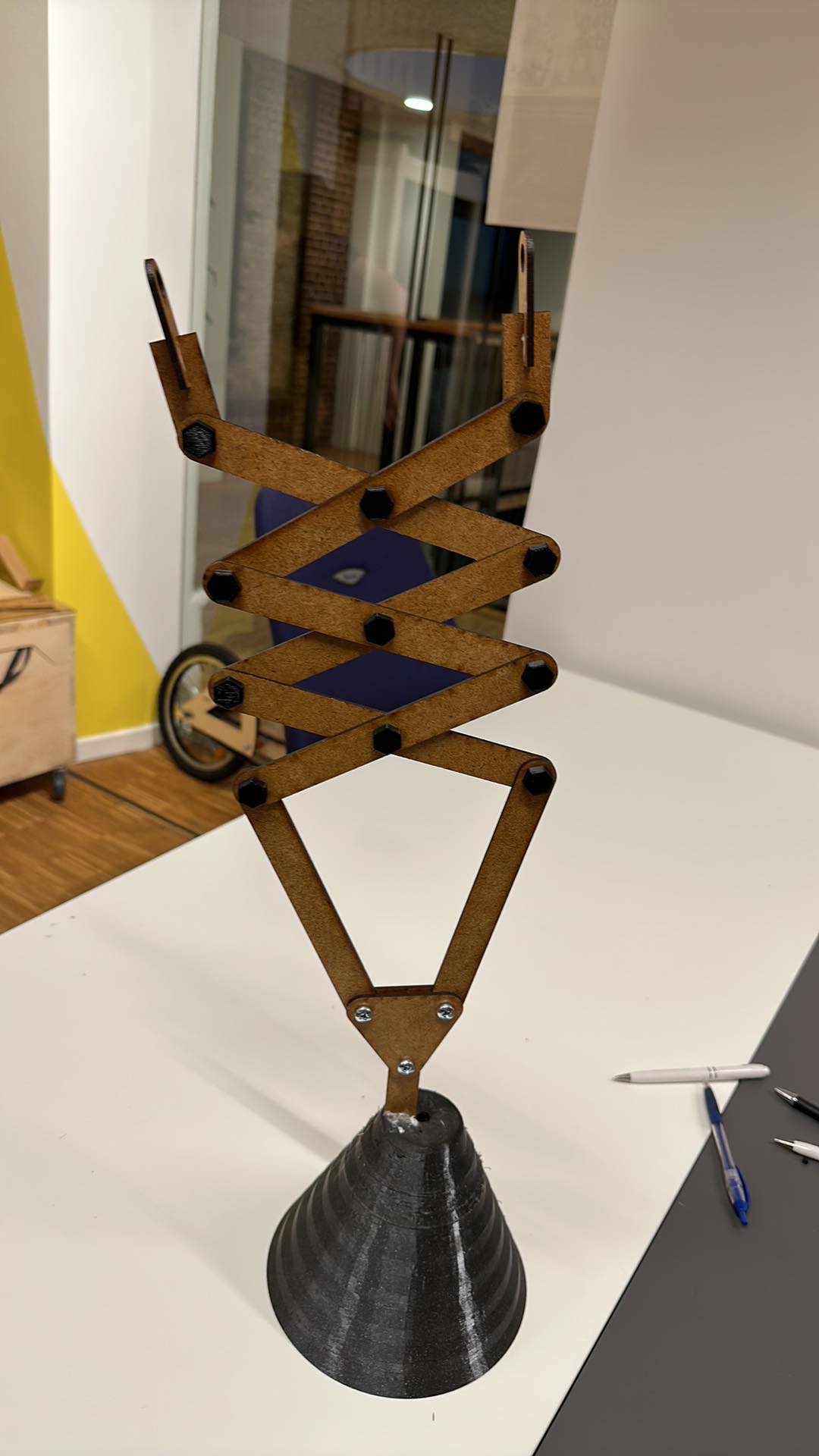

Jeg har laser skæret de ting jeg skal bruge på HDF pladerne, og sat det meste af det sammen, som man kan se på billedet. Jeg mangler enden på det, så den kan hænges på væggen, det 3D printer jeg, hvor jeg derefter limer det på. Jeg havde nogle udfordringer med skruerne men det krævet bare jeg skulle klippe skruerne mindre, det løste min problem. Jeg har lagt de andre ting på 3D print, som jeg vil kigge til i morgen, og derefter vil jeg også sætte en lygte på så den kan lyse.

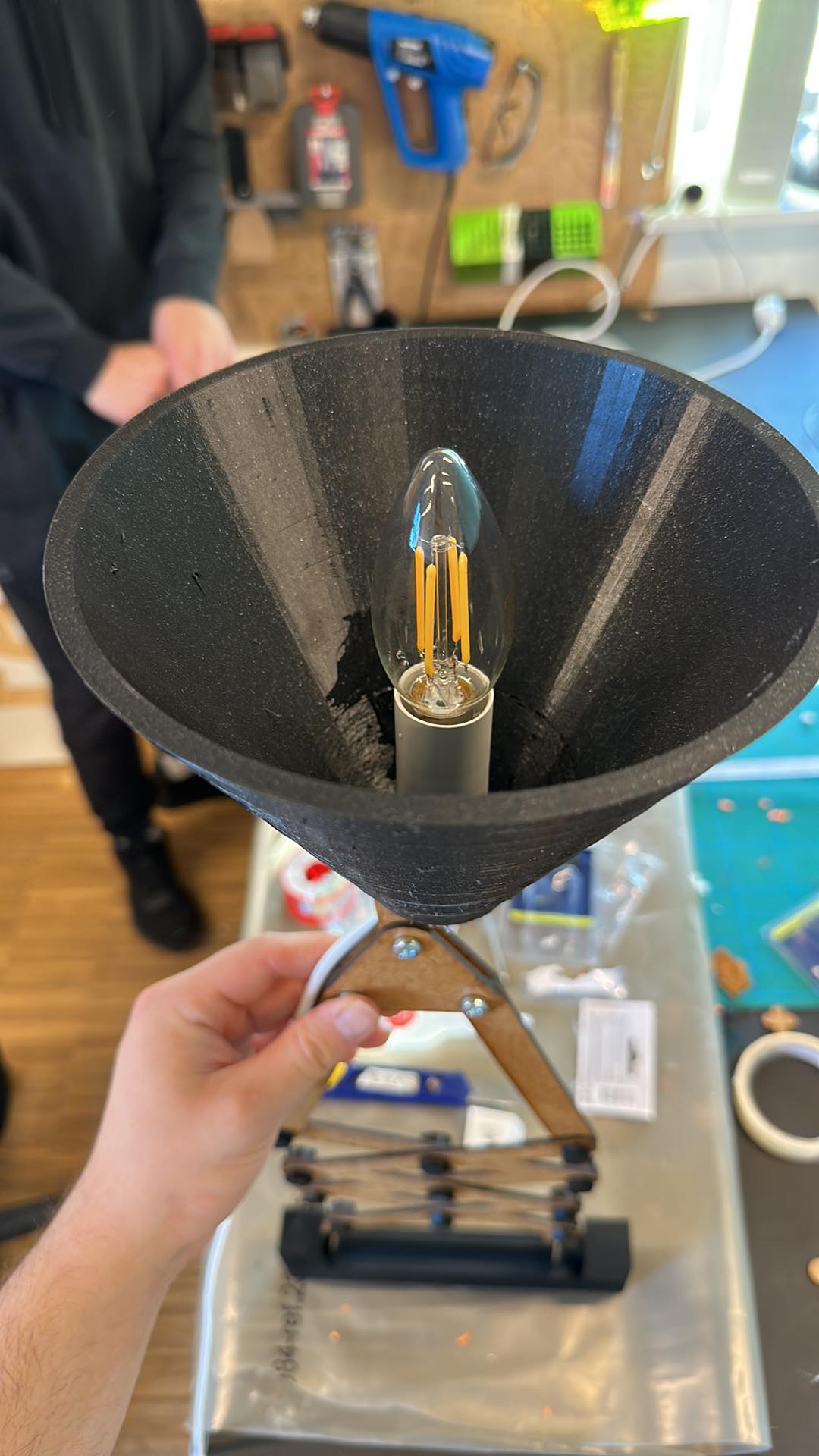

Her har indstilleret lampen. Vi fik udleveret en ledning og pæren, hvor vi skulle over selv og købe for en stikprop. Dette gjorde jeg, hvor jeg derefter fik installeret lampen. Det var en udfordring, og spændene oplevelse, da man ikke har så meget erfaring med det, men jeg fik det løst, hvilket gjorde jeg kunne forsætte med mit projekt.

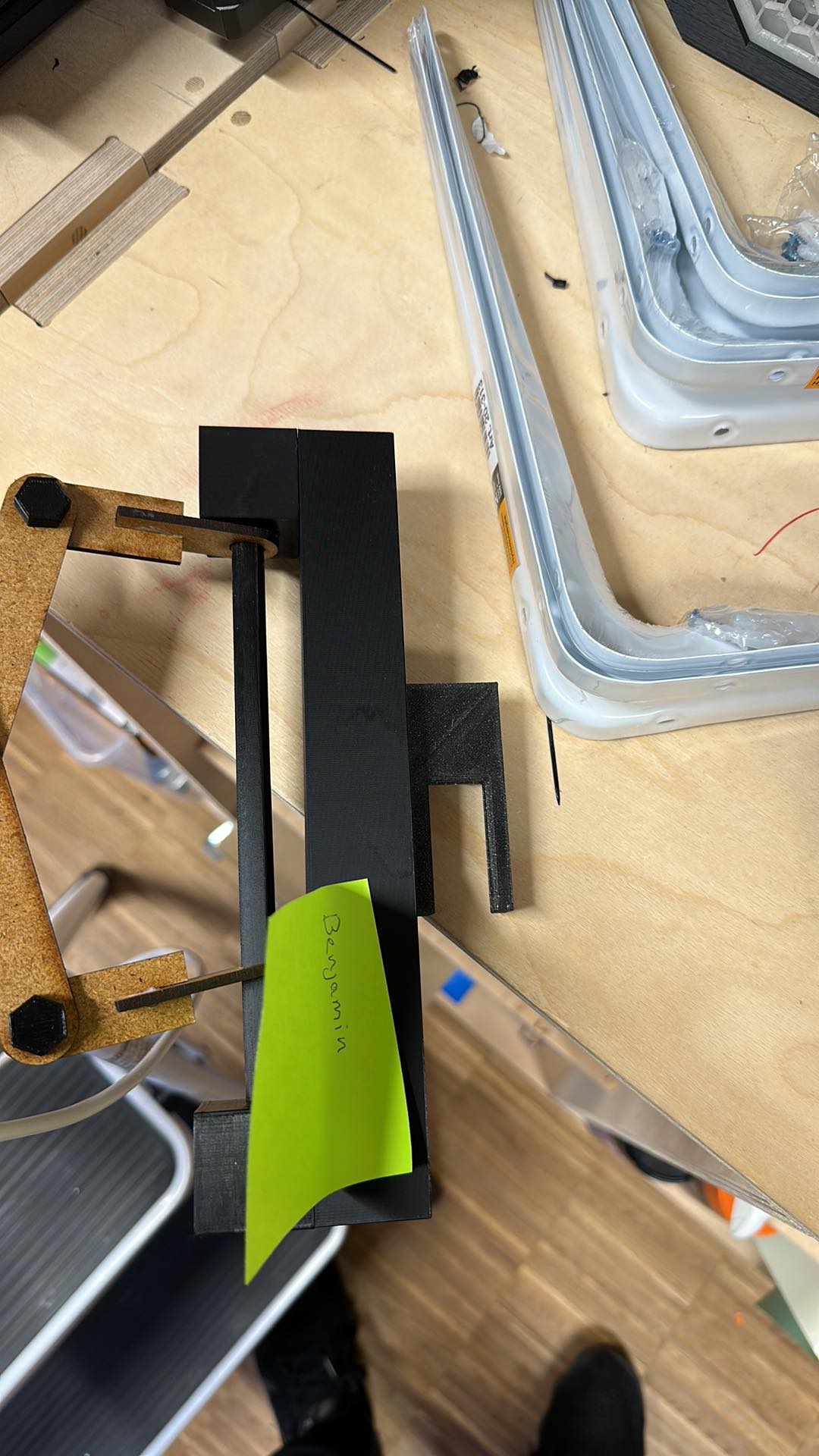

Her har jeg fået sat bunden på, som gør man kan hænge den på væggen. Jeg vil 3D printe en holder, som jeg vil lime på, hvor jeg efterfølgende kan hænge på Fablab væggen. har fundet ud af hvad dimensionerne er, så jeg kan hænge den på væggen. Lampen jeg har udarbejdet er beregnet til at kunne hænges, og ikke stå på et bord. Delene som er på bunden er 3D printet, som jeg havde lagt inden dagen sluttede, og hvor den var klar igen dagen efter, hvor jeg efterfølgende har limet det på.

Her har jeg udarbejdet en holder, gennem onshape, hvor jeg har printet det. Jeg har sat den på ved at lime den, hvor den så kan hænge på væggen, som viser den fulde funktion af lampen, og hvad den dur til.

Her er den endelig version af prototypen, hvor lyset er tænd op, samtidig den hænger på væggen.
