Jeg har via Printrest søgt inspiration til denne opgave og er kommet frem til at jeg vil lave en børne cykel hvor så mange dele som mulige er tegnet og printet/skåret af mig selv. Min vigtigste del bliver kæden og tandhjul som forhåbentlig kommer til at kunne bevæge cyklen fremad.
Den vil løse et prøblem med olie på min datters tøj når hun cykler da der ikke er noget olie tilført.

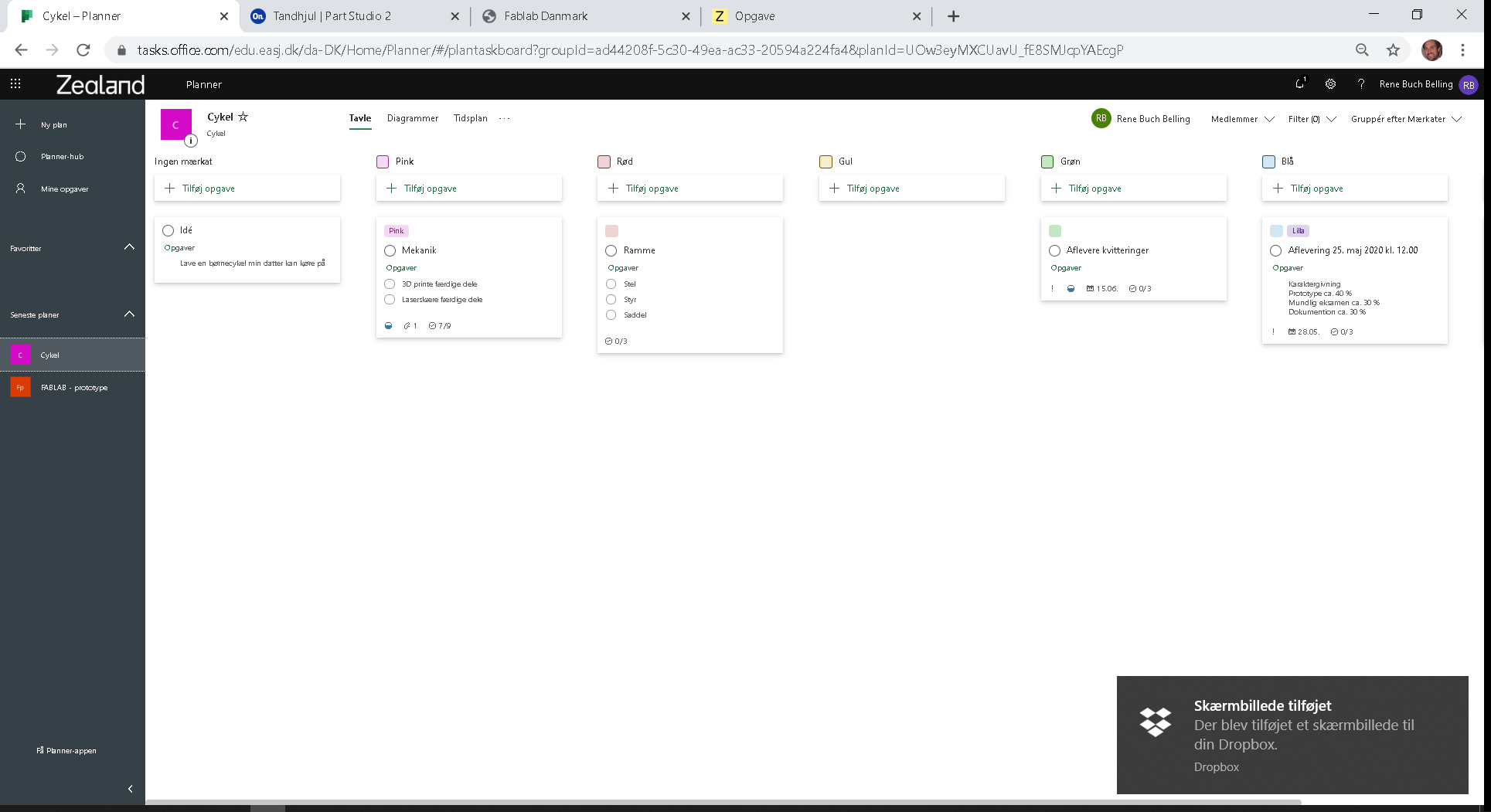

I den forbindelse har jeg startet med at planlægge så jeg har et overblik over hvilke elementer jeg gerne vil ende ud med og ting jeg skal huske ift. denne opgave.
7.

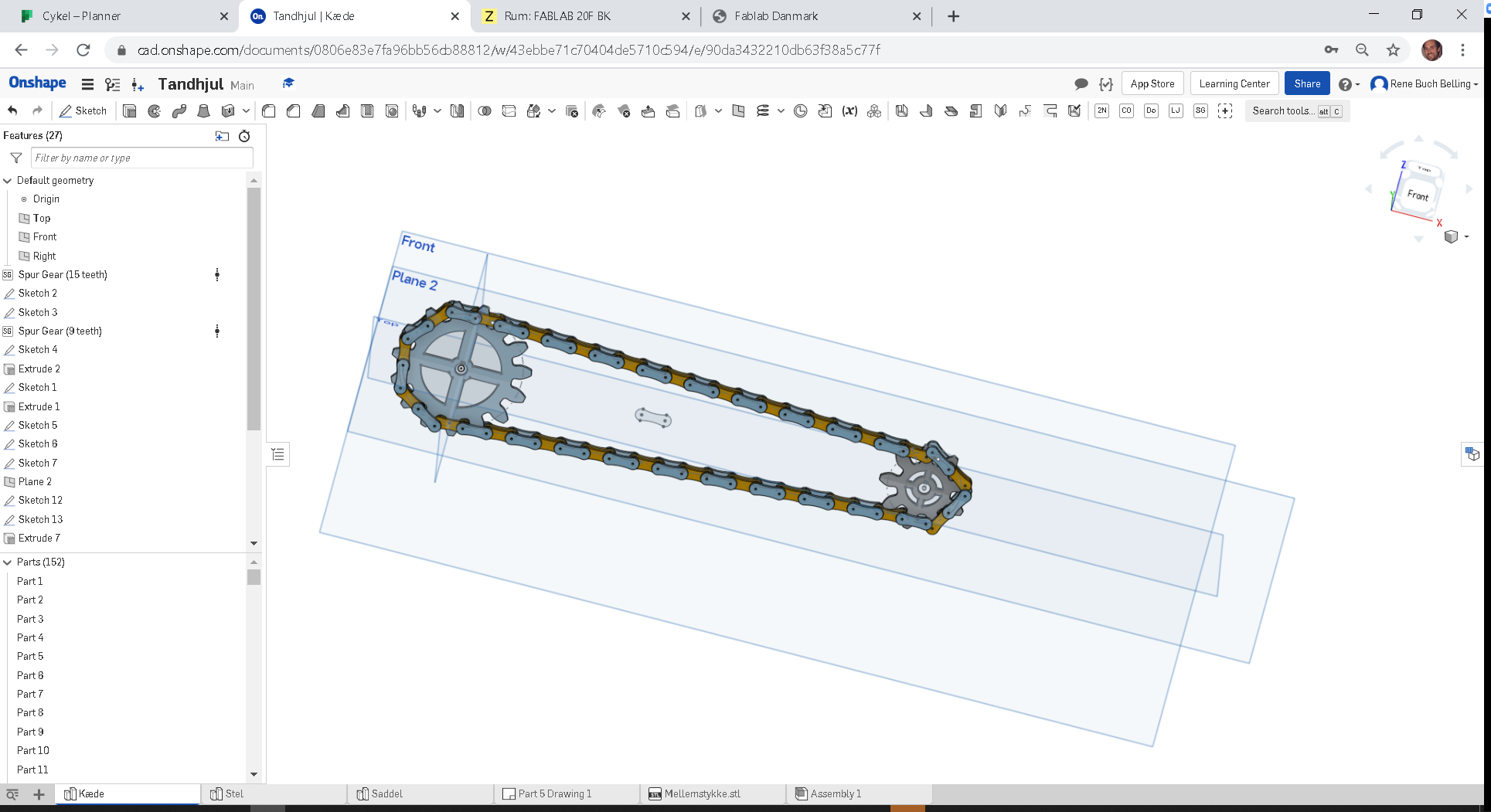

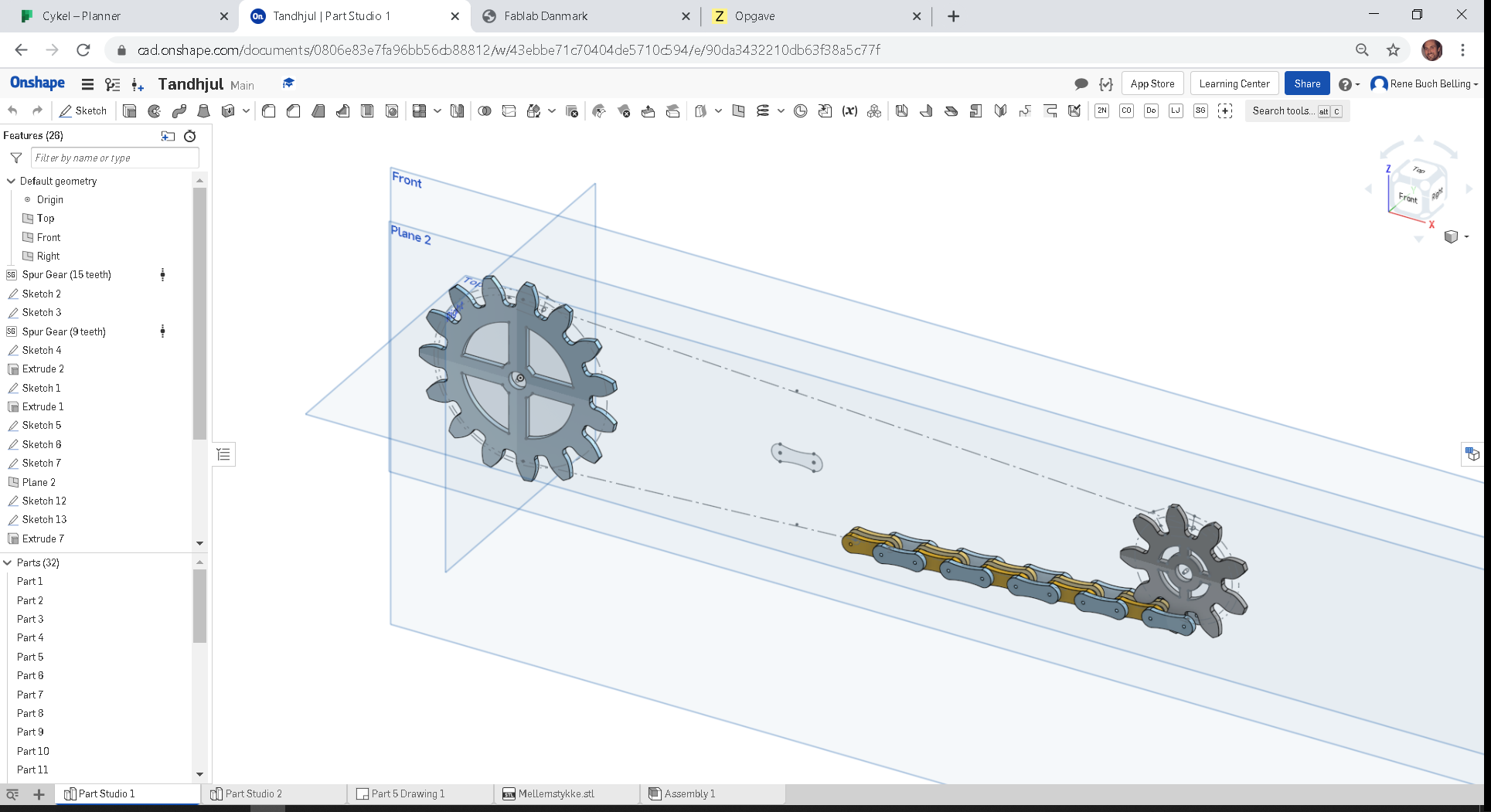

Så er jeg begyndt at tegne de mekaniske dele som er kæden og tandhjulene
8.
Jeg har arbejdet videre med kæden og tandhjul men har problemer med at få det til at gå op
9.
Jeg har fået lavet udkast til saddel af træ. Den skal der arbejdes på for dette er jeg ikke tilfreds med.
Tænker 3D print i stedet for træ.
10.

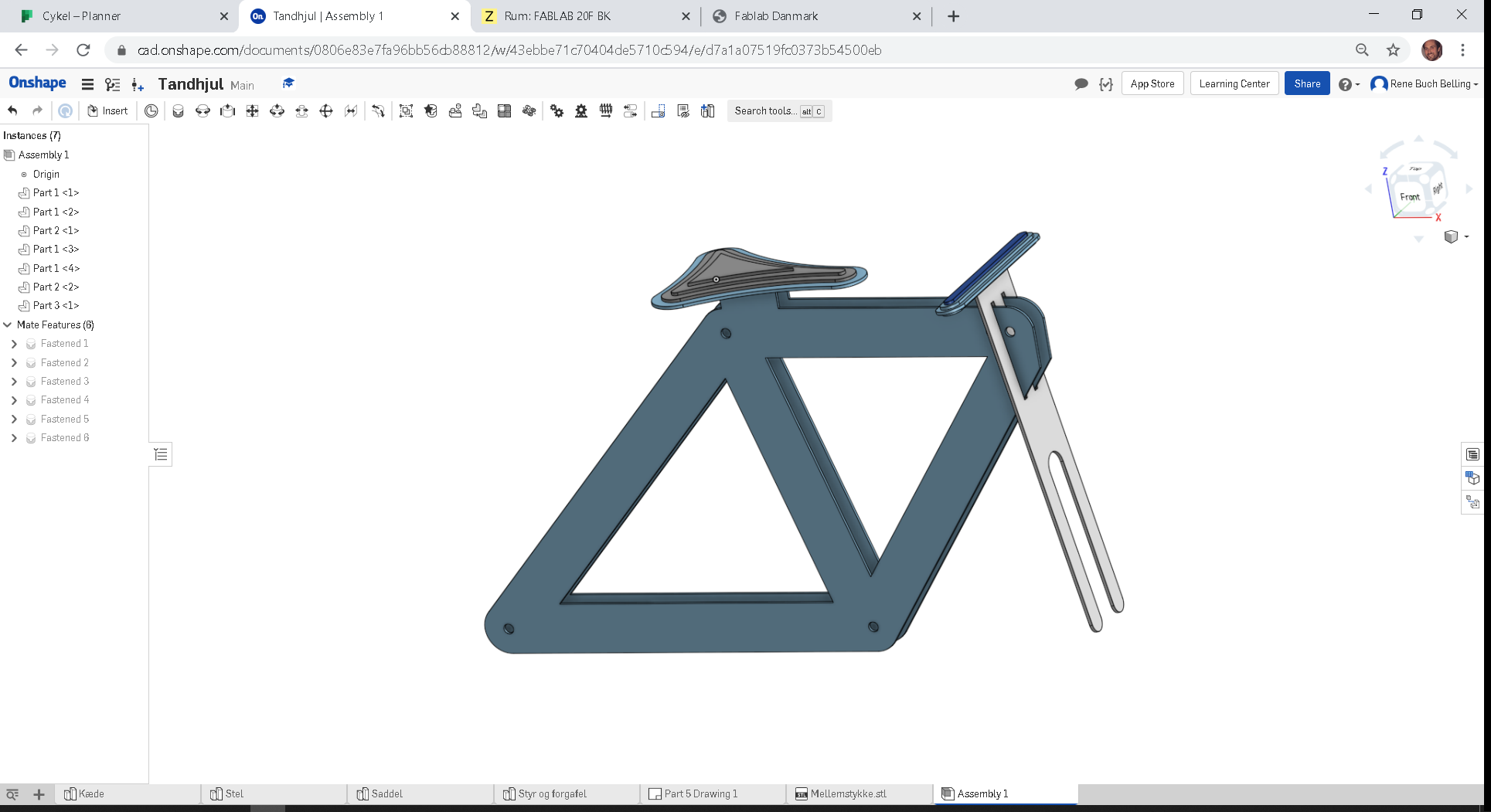

Styr og forgafel fik jeg lavet udkast til og sat det sammen i assembly. Forgaflen skal dog laves andernedes da der ellers bliver et problem med montage af forhjul. Det samme gælder for styret det skal også laves anderledes.
11.

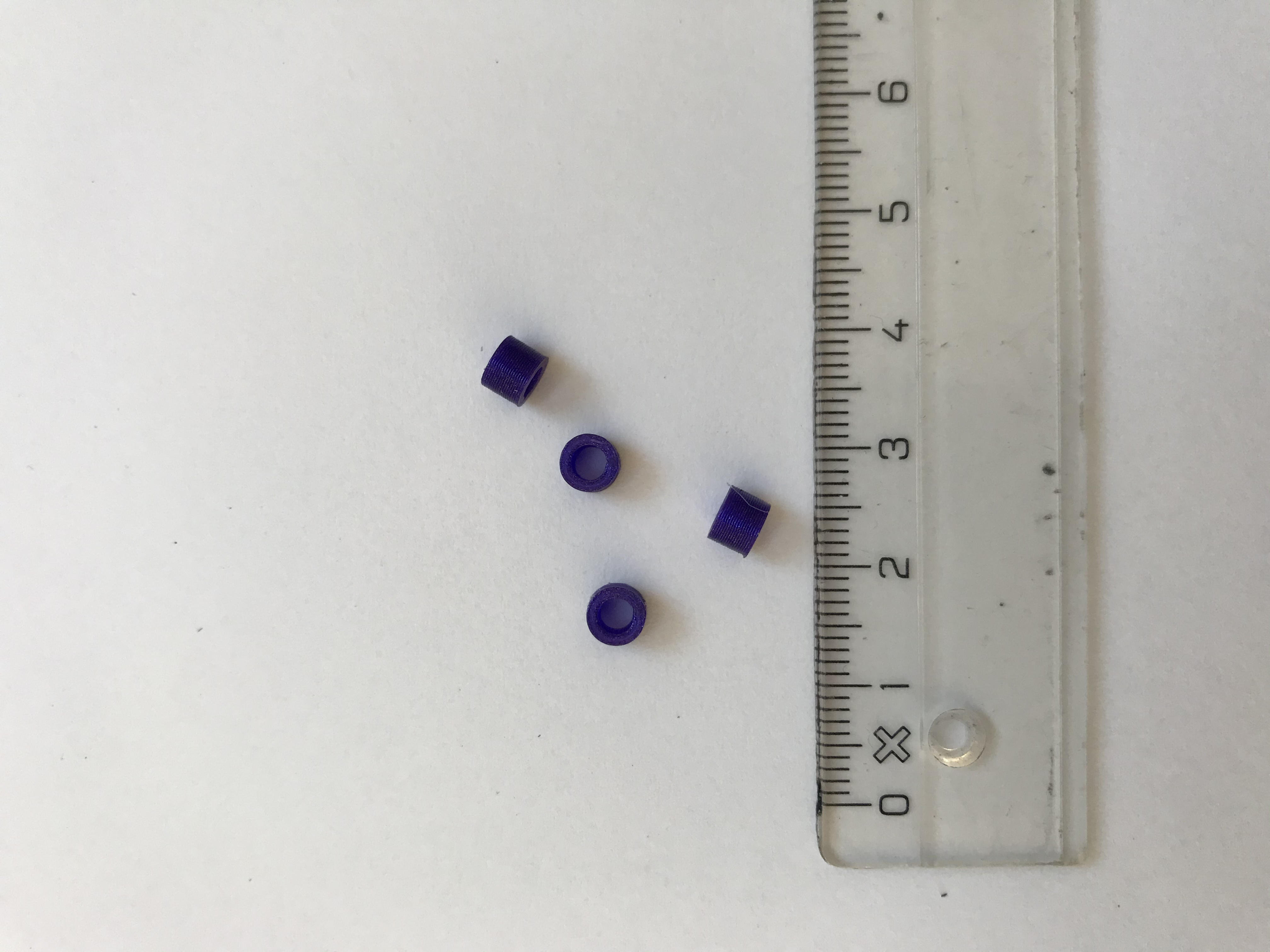

Så fik jeg printet test af mellemstykker til kæden
12.

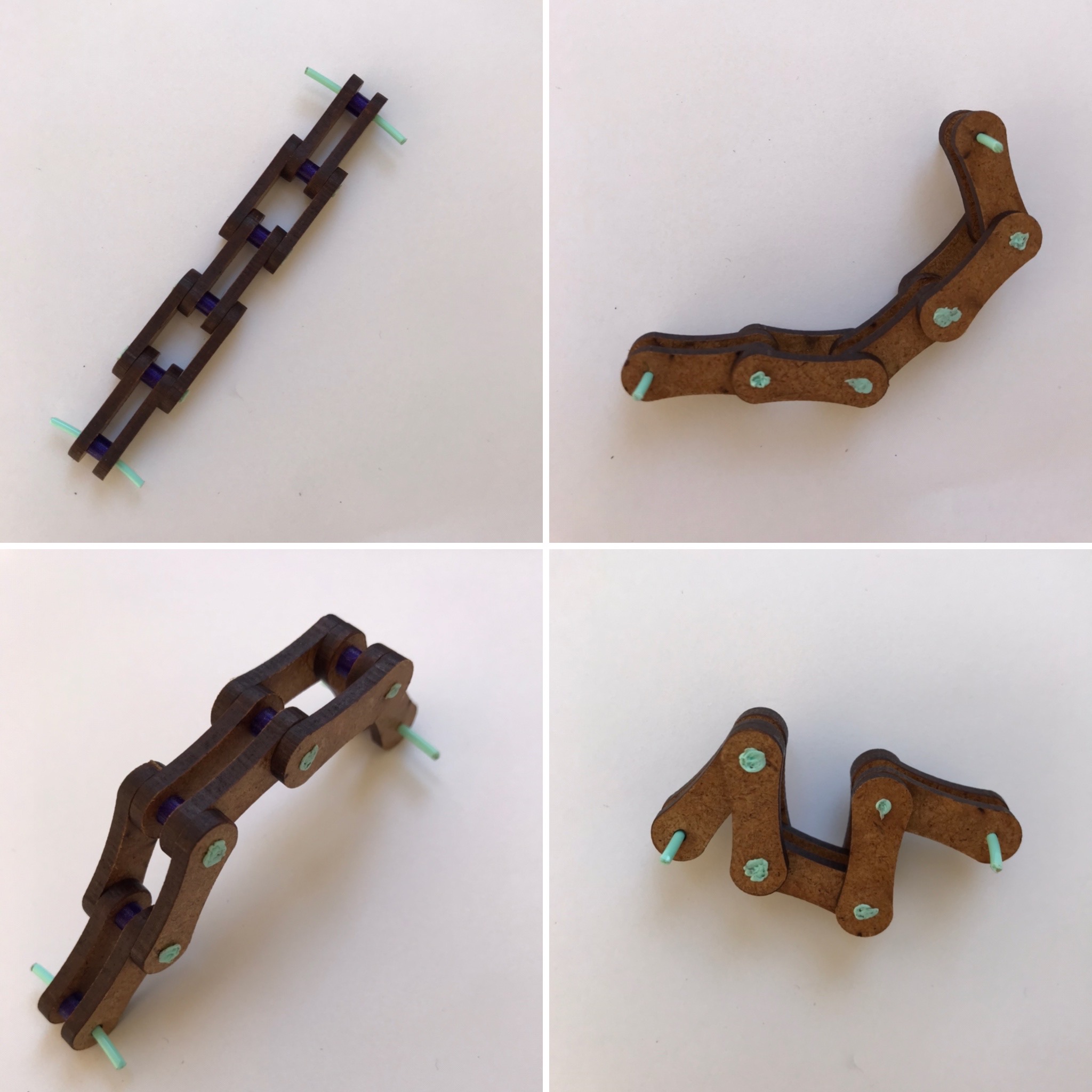

Test af laiserskåret kædestykker samt samling af kæden. det virker langt over forventning :-)

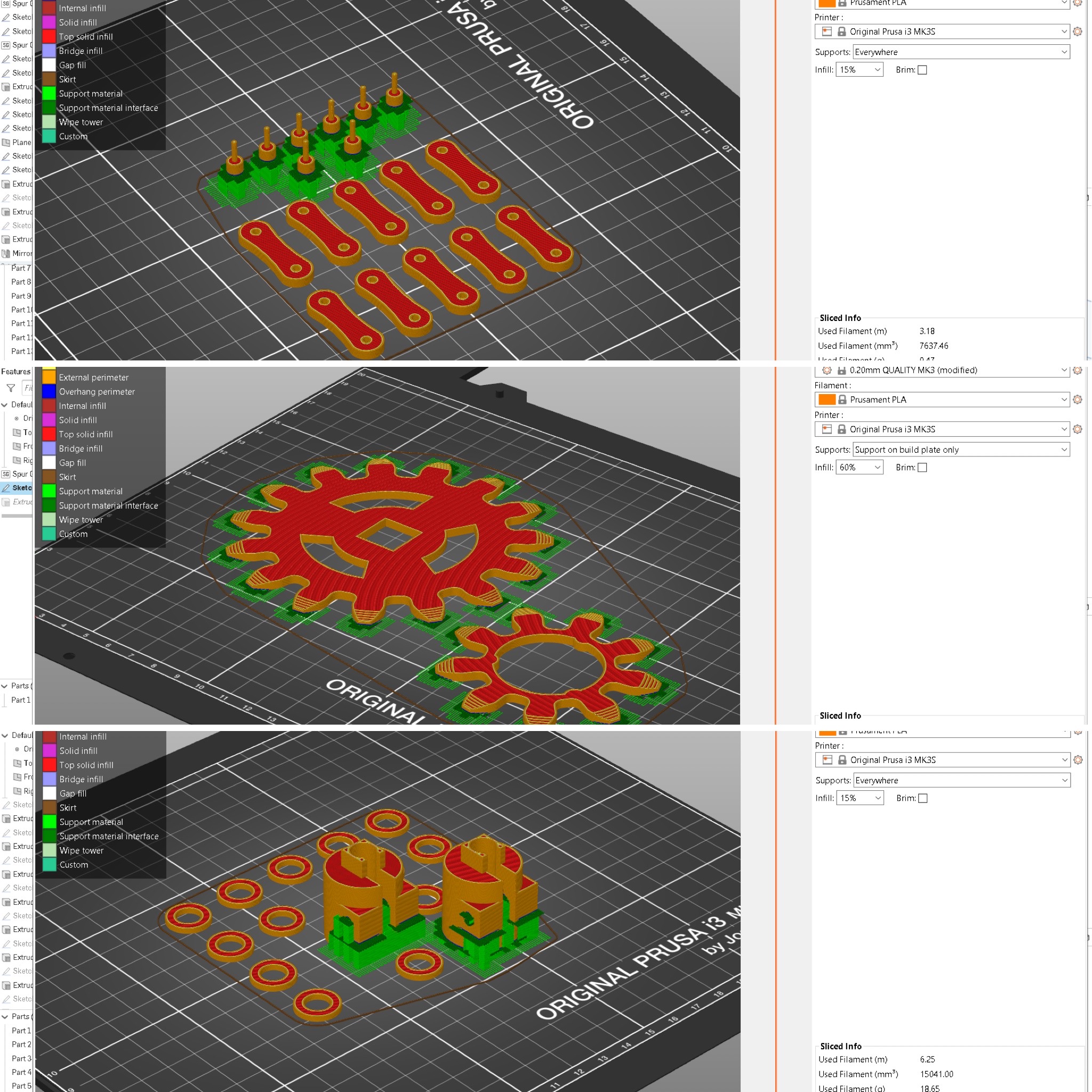

Klargøring til print af kæde og tandhjul. Her har jeg brugt Deepnest for at arrangere elementerne mest optimalt for at spare på pladerne. Der er dog plads til meget mere på pladen så venter til der er mere klar.
14.

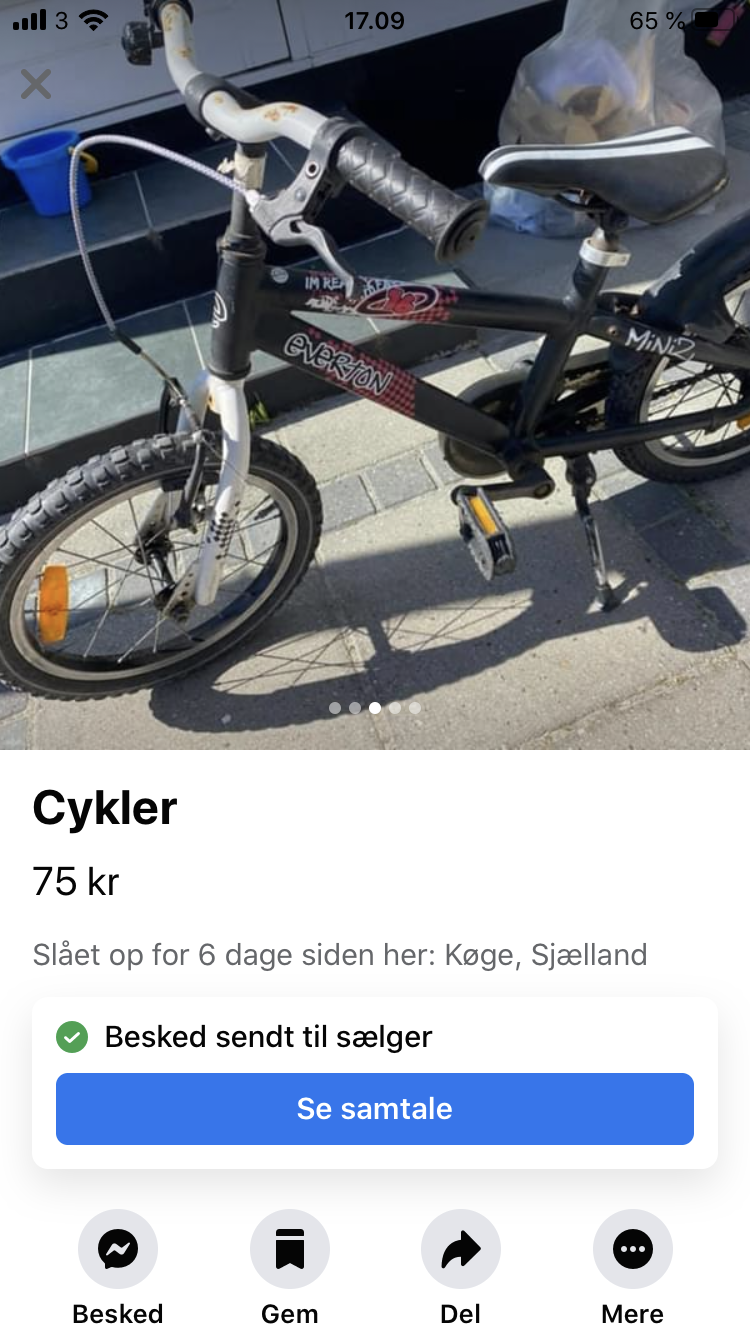

Køb af cykel på facebooks markedsplads så jeg kan bruge hjulene på min cykel.
15.

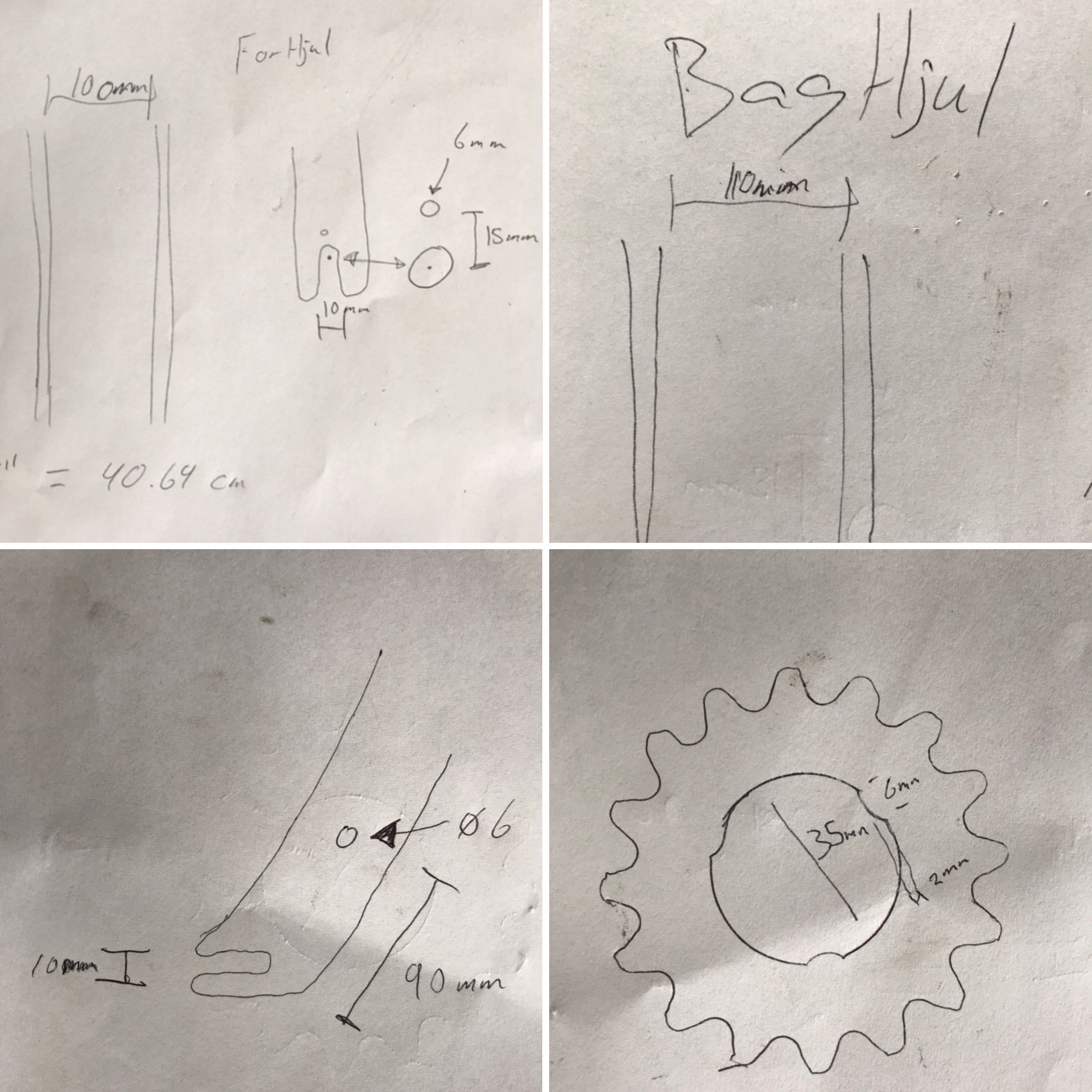

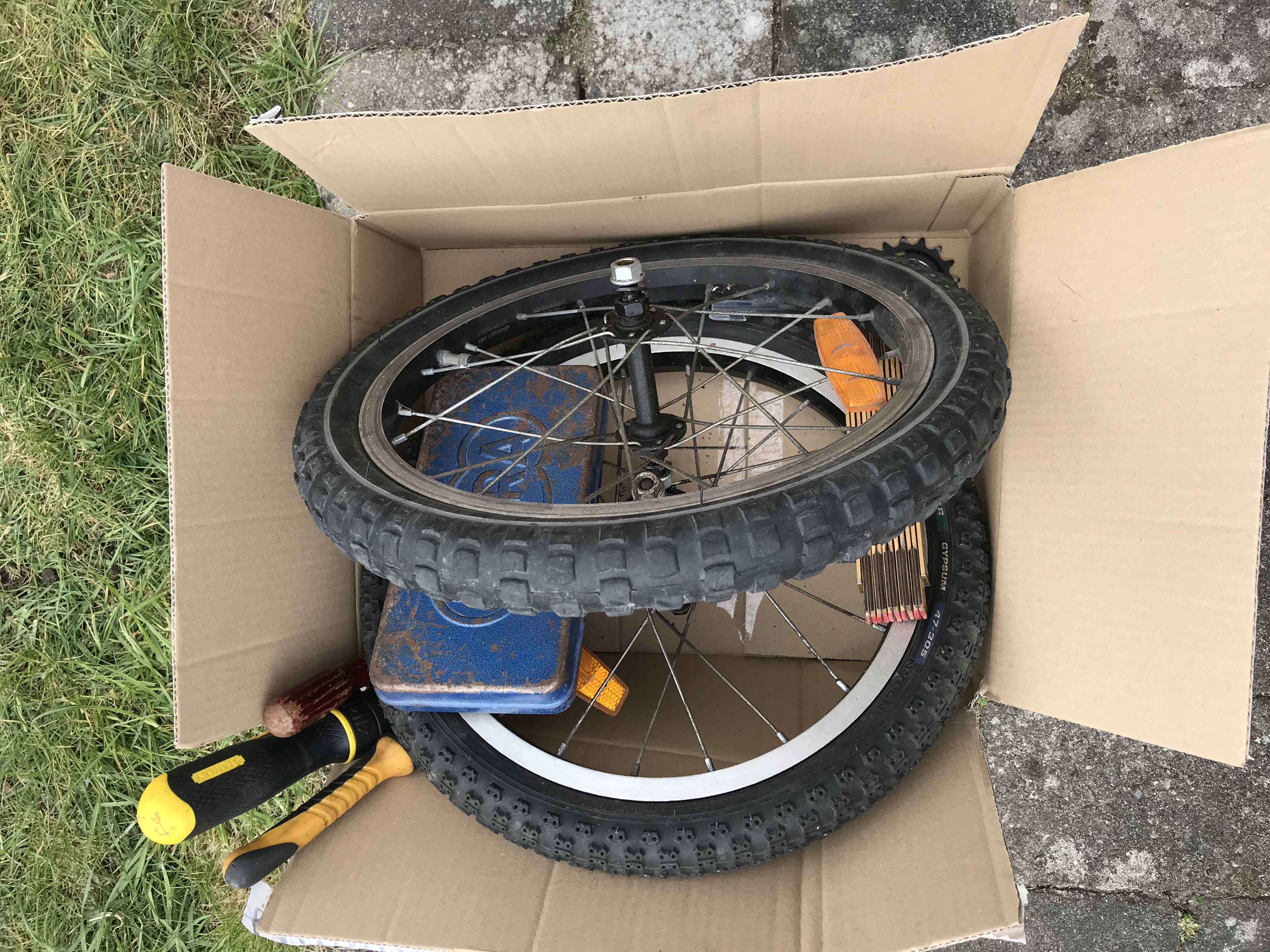

Hjulene afmonteret så der kan måles på dem så min model kan tilpasses disse

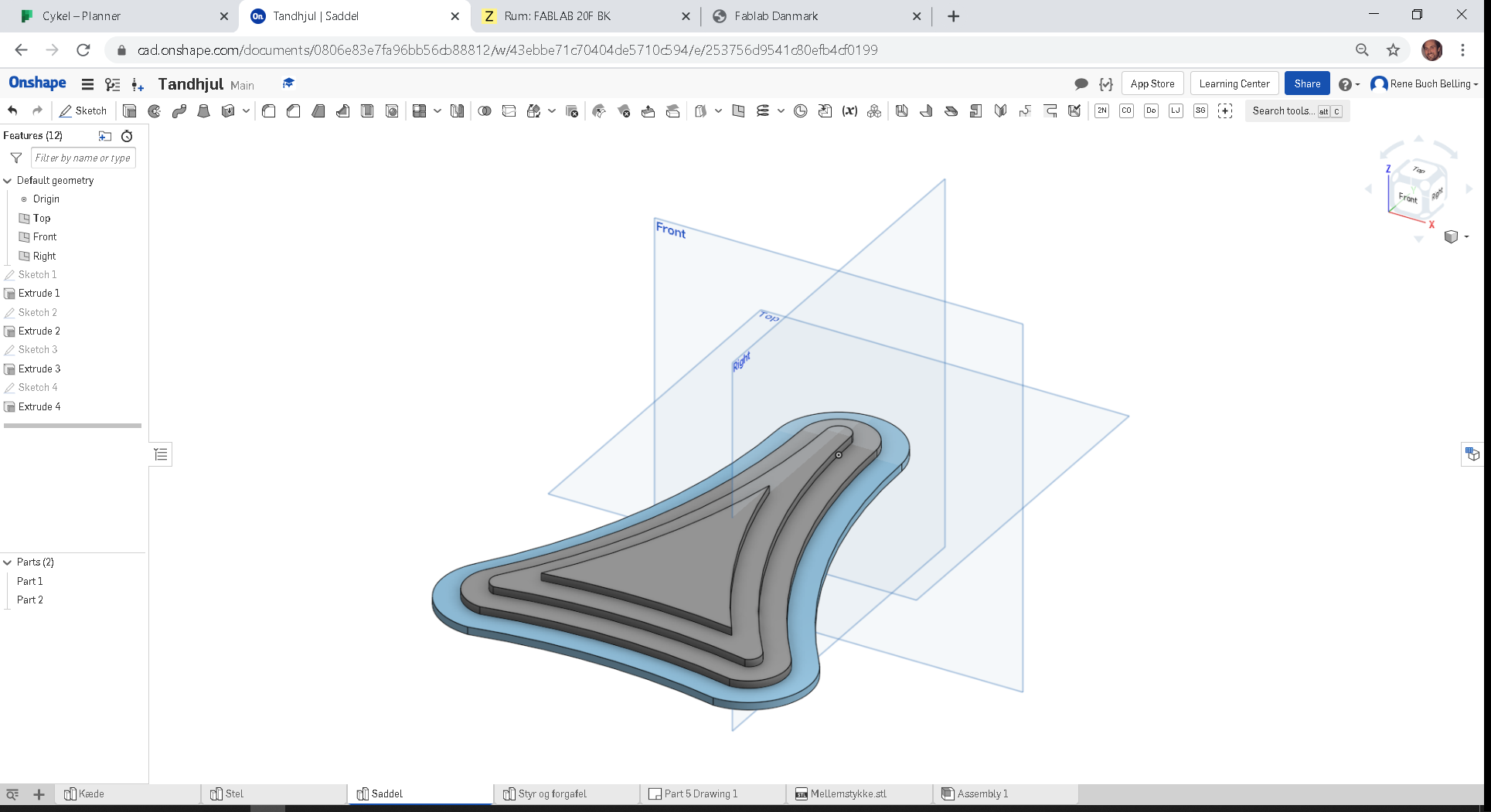

Ligeledes er min sadel også lavet færdig og klar til at printe.
19.

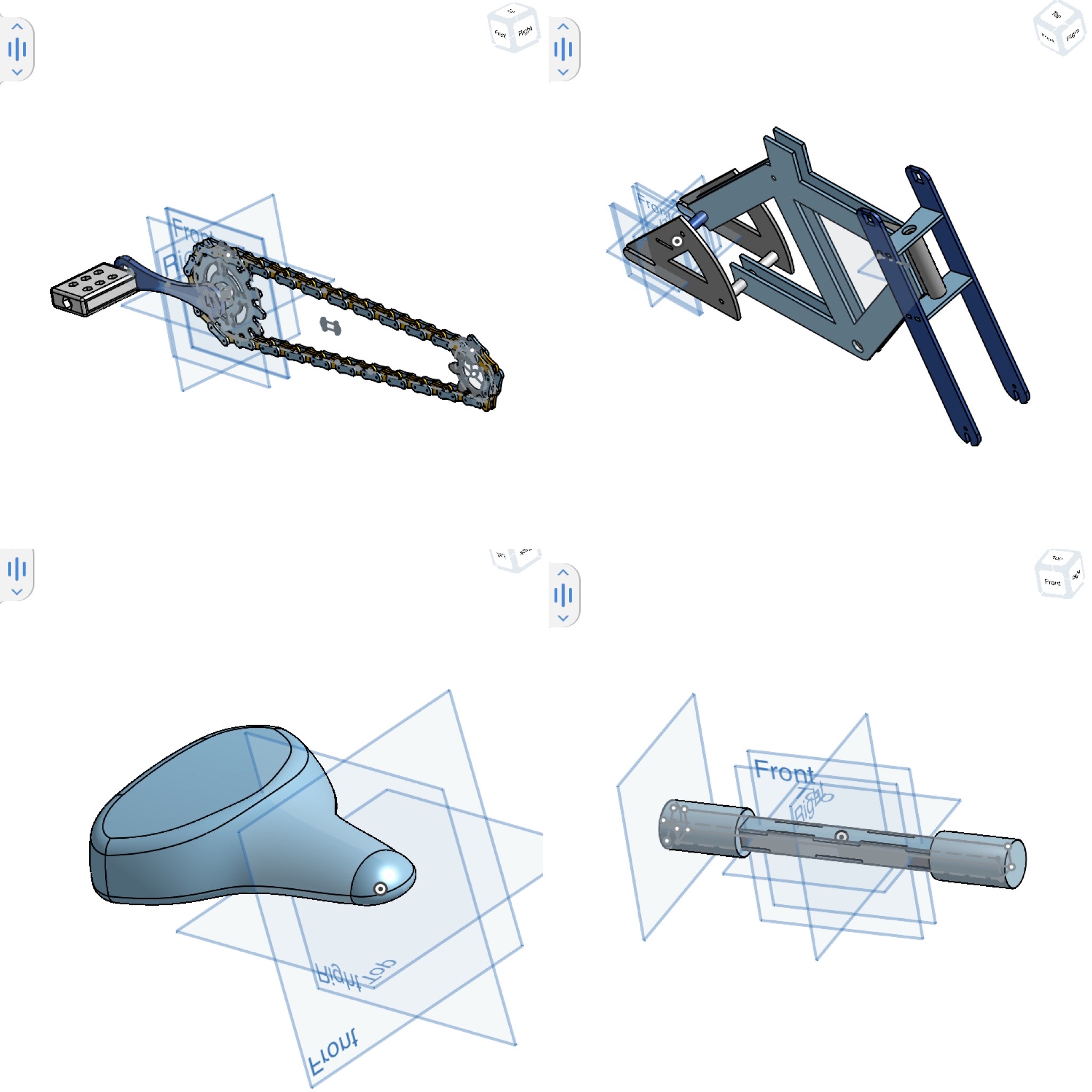

Tegningsmateriale opdelt i 4 forskellige faner i Onshape
20.

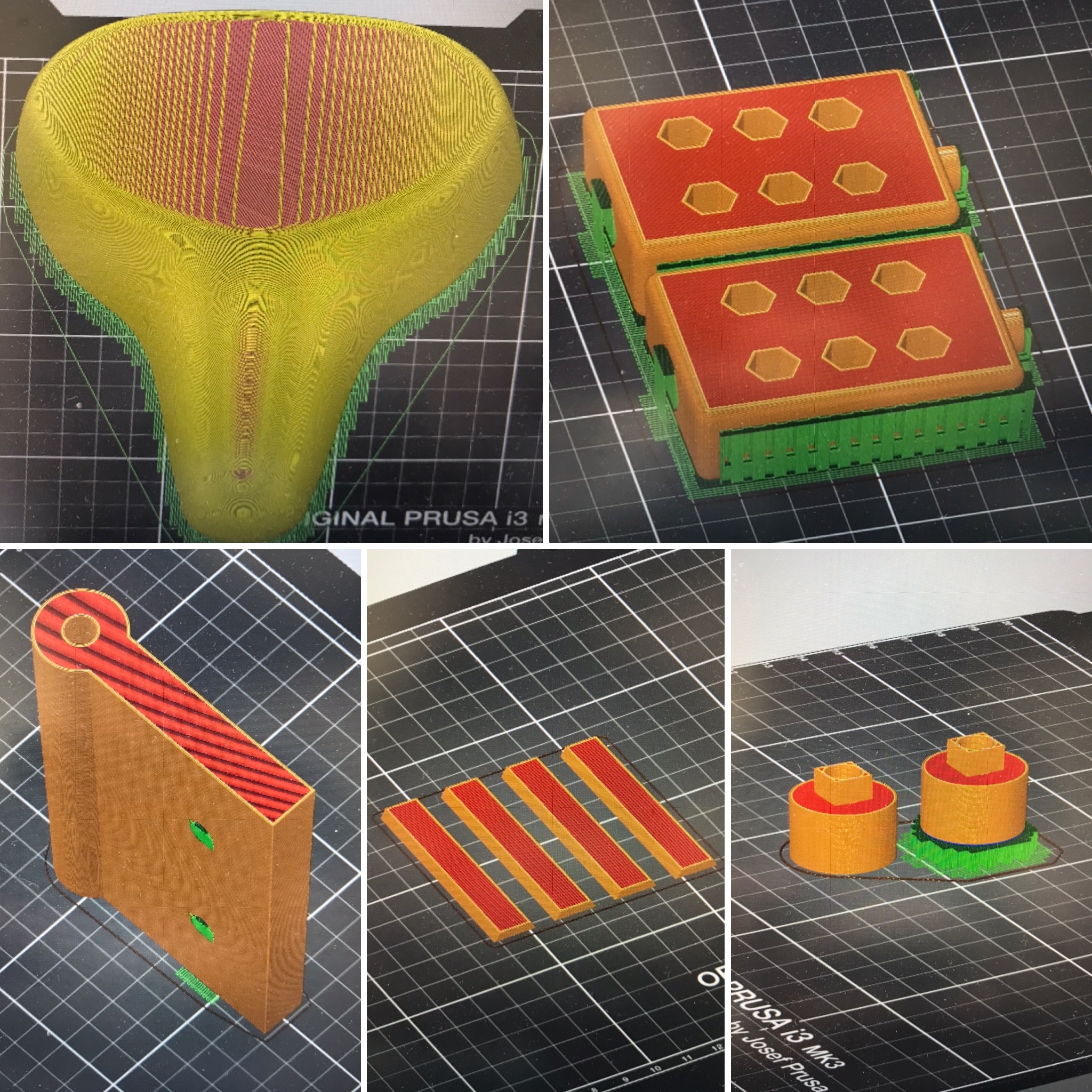

Udpluk af ting til prøveprint •Sadel •Pedaler •Forgaffel samlingspunkt •Reflekser til pedalerne •Holdere til pedalarm
21.

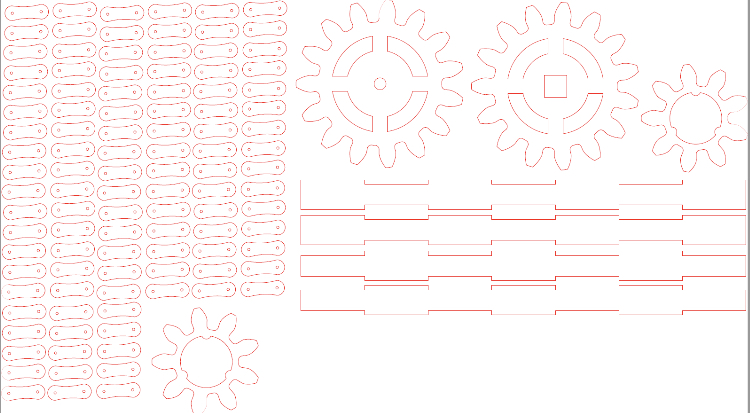

kæde, styr og tandhjul gjort klar til laserskæring
22.

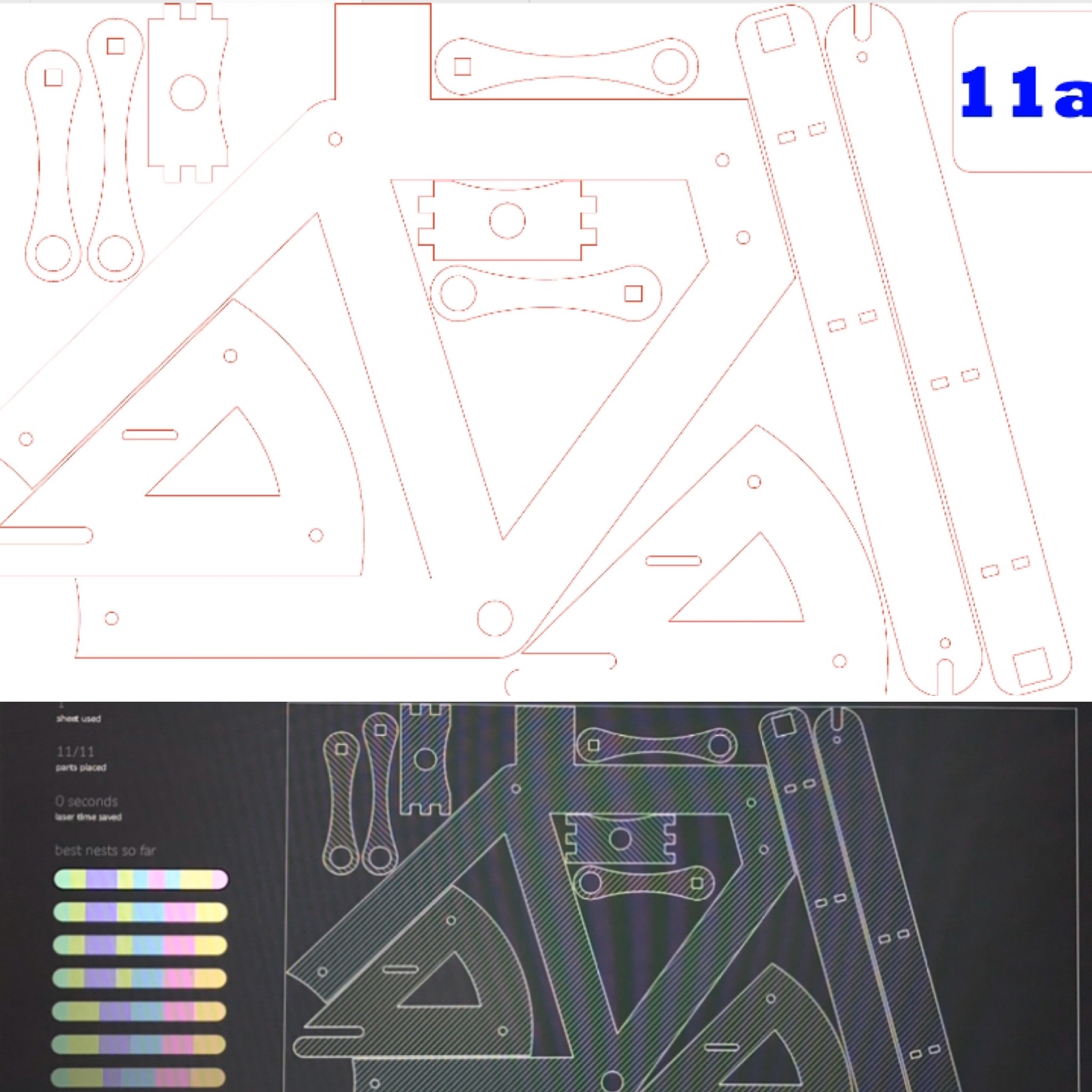

Stel, pedalarme og forgafel gjort klar til laserskæring. Jeg har brugt Deepnest til at optimere på mine plader
23.

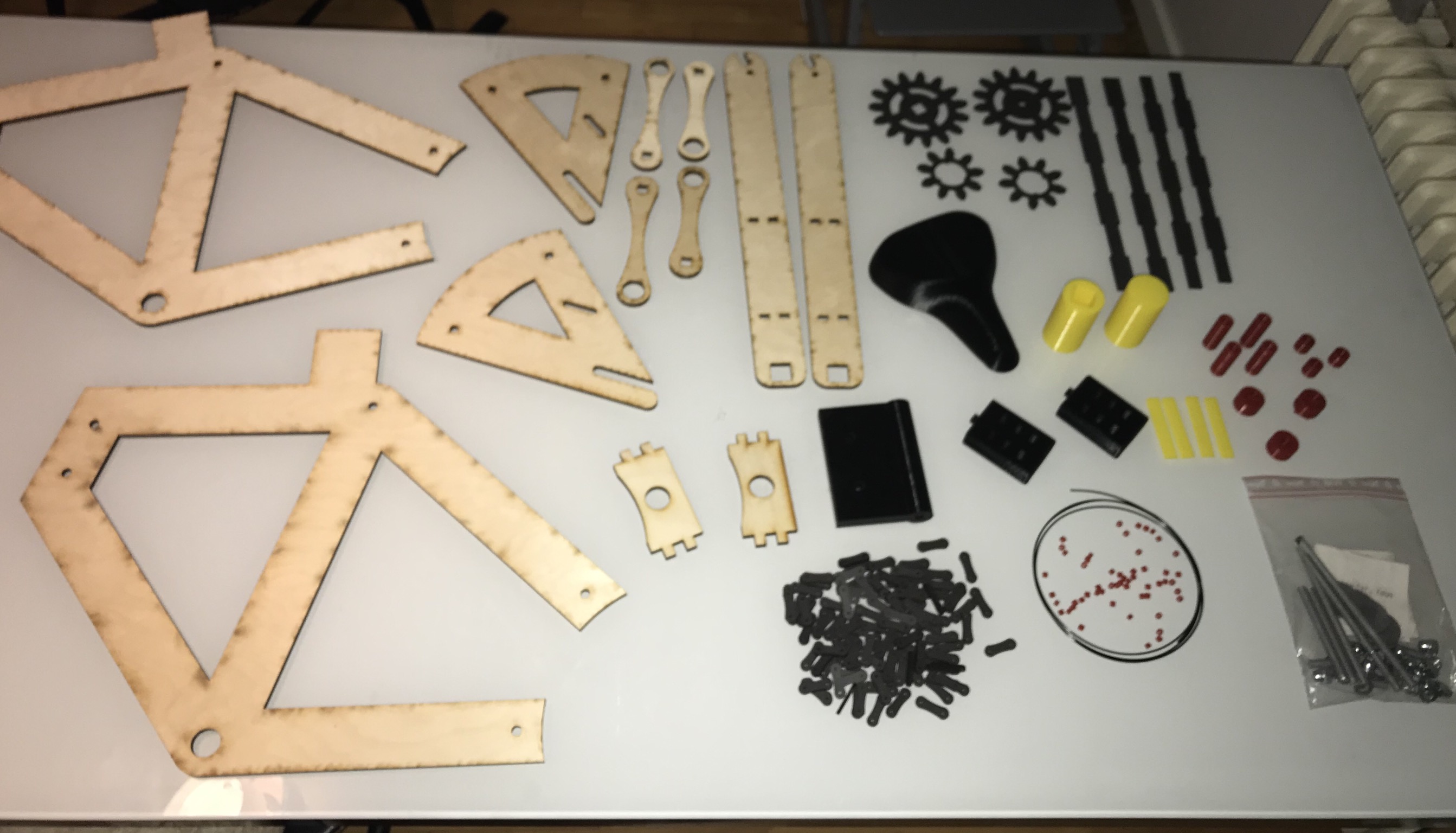

Så fik jeg skåret og printet mine dele og er klar til at samle.
24.
Begynder at tage form
25.

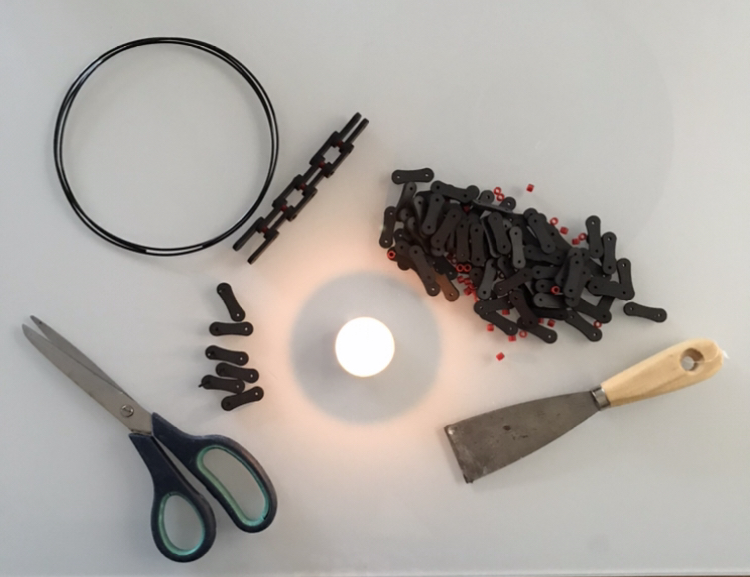

Samling af kæden kommer til at tage tid.
26.
Så blev kæden færdig samlet
27.

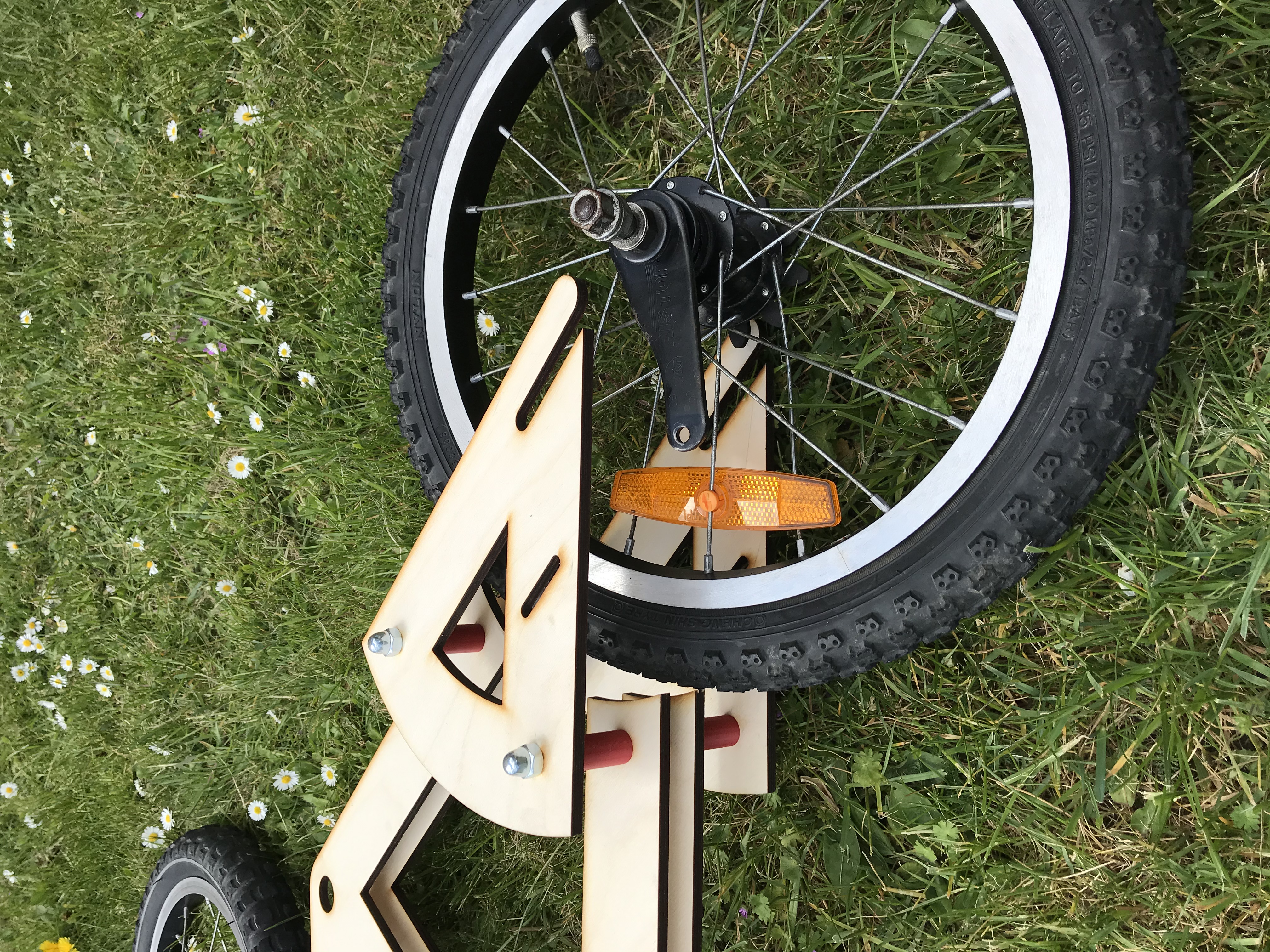

Forhjulet passede perfekt, men baghjulet fik jeg lige lavet en fejl i tegningen ift en cirkel og R / Ø og der er derfor ikke plads til baghjulet hvilket betyder der skal laves 2 nye bagtrekanter.
Herudover må jeg selv lige bore 4 nye huller i stellet og skære et lille stykke af stellet med en stiksav. (Dette har jeg gjort for at undgå at bruge 2 nye plader af 90,- stk.)
28.

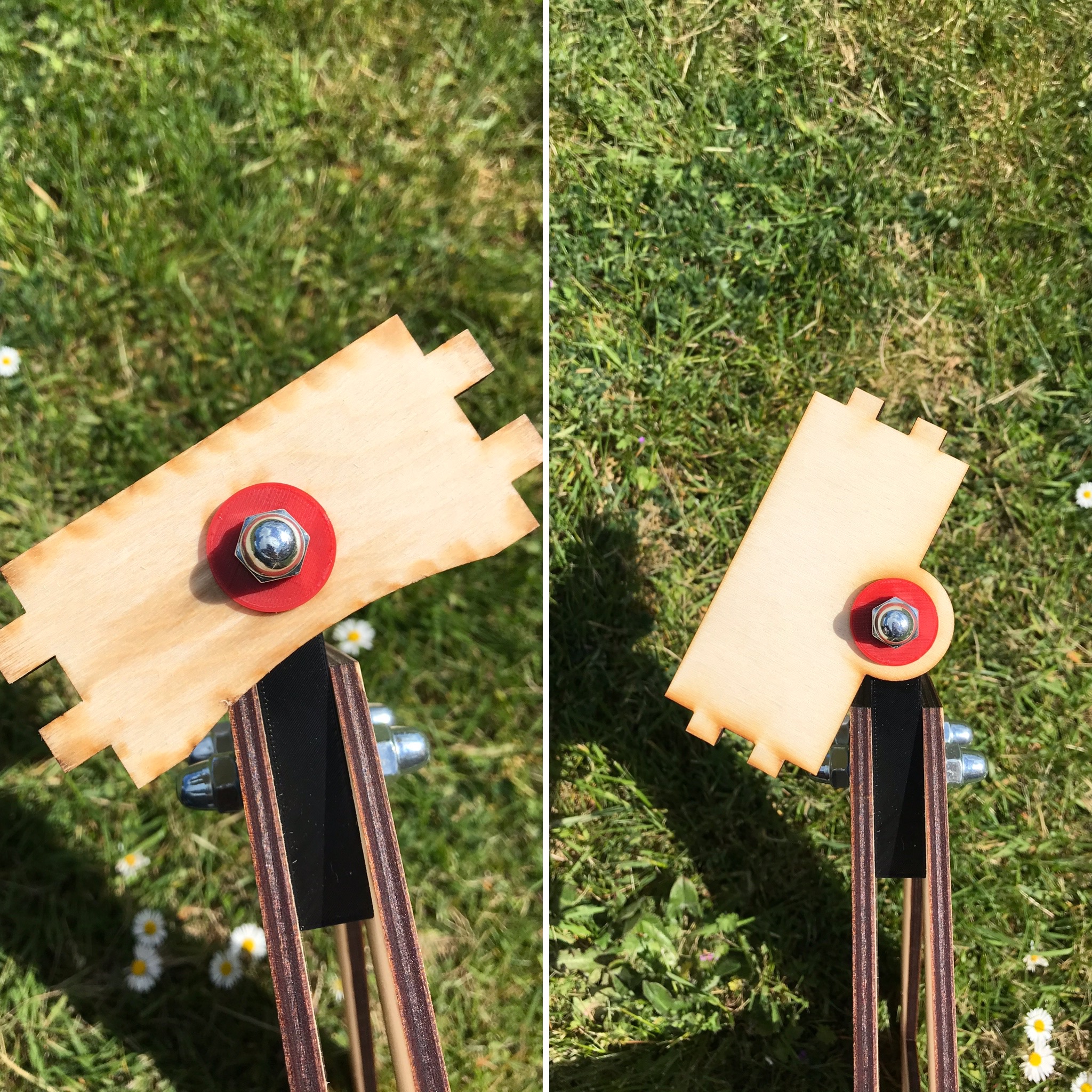

Til venstre ses første udgave er forgaffel samlingen som jeg ikke var tilfreds med ift hvor meget den kunne dreje.
Til højre ses min ændring som kan dreje optimalt.
29.

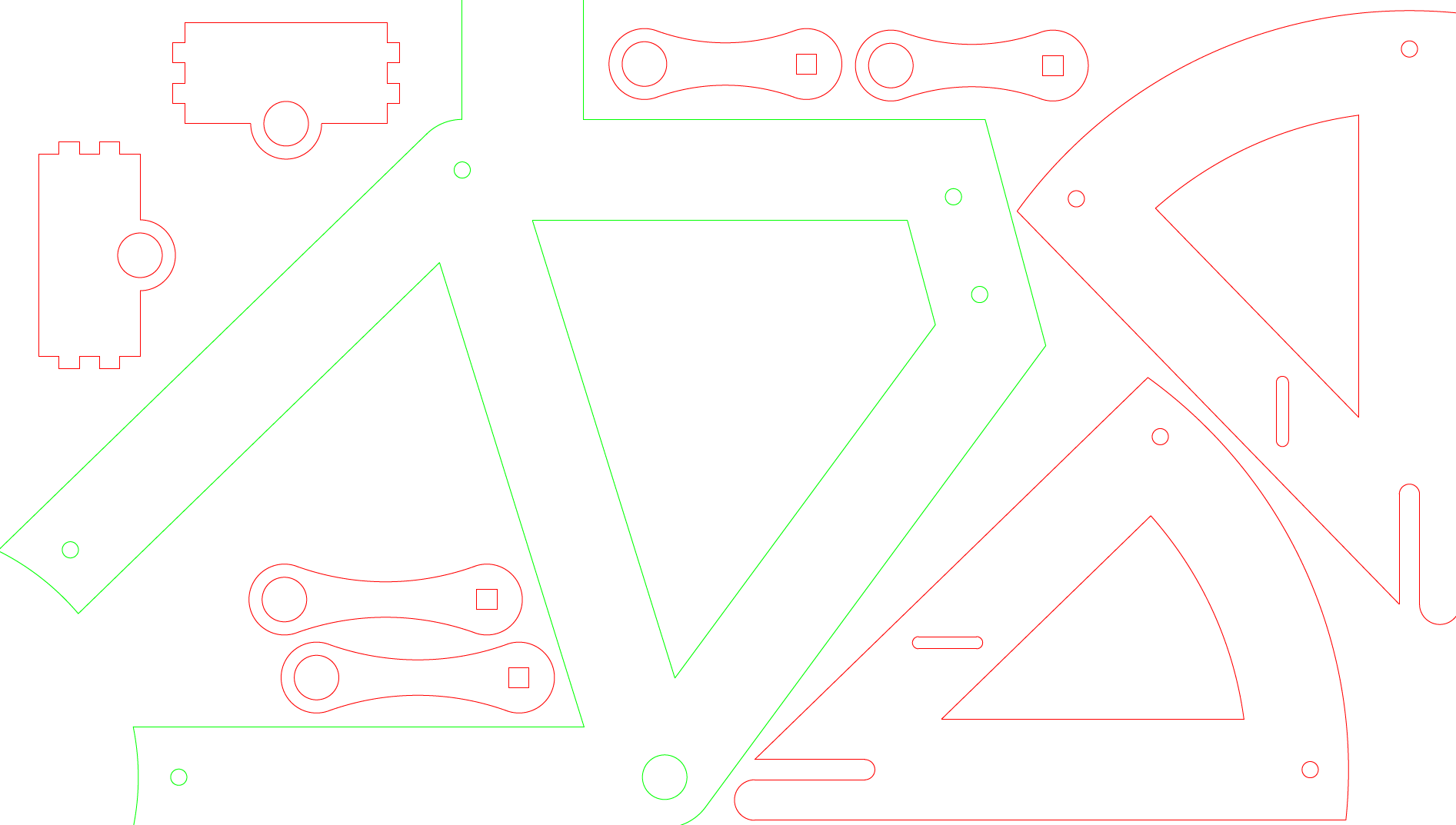

Ny plade klar med rettelserne ift. bagtrekanter. og da den bliver øget vil jeg være sikker på der er plads til pedalarmene og jeg printer derfor to nye længder med da der er plads på pladen.
Jeg har valgt at bruge en tidligere plade hvor jeg kun havde skåret et stel på til at skære videre på for at optimere mit brug af plade.
Jeg har placeret det gamle stel nogen linde samme sted som første gang og gjort linjerne grønne da de ikke skal skæres kun bruges til at indstille denne over det allerede skårede stel. Herefter har jeg placeret mine nye dele så jeg er sikker på de holder sig indenfor pladen med røde linjer som skal skæres.
30.

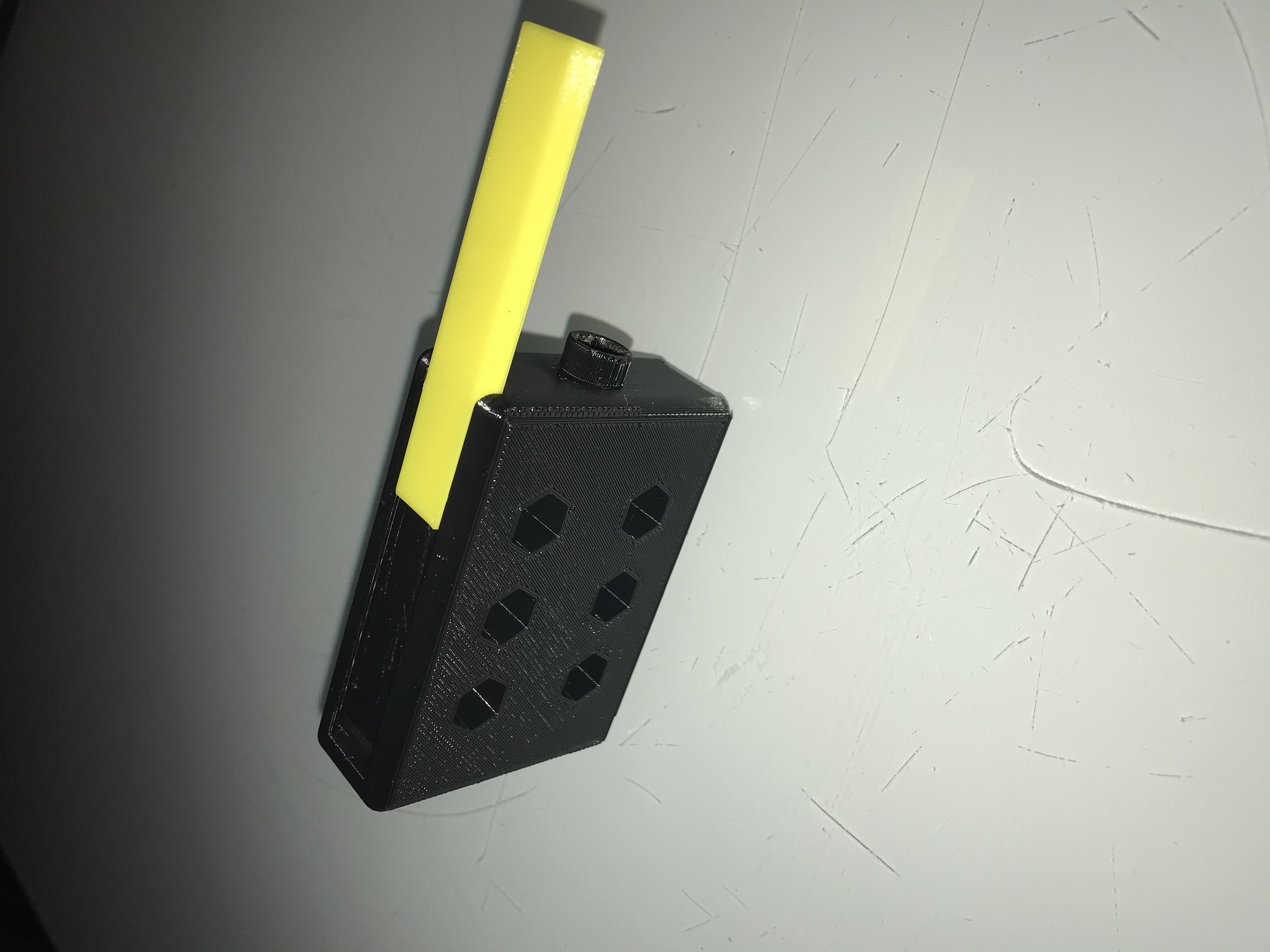

Pedalrefleksen glider lige i og passer som den skal.
31.

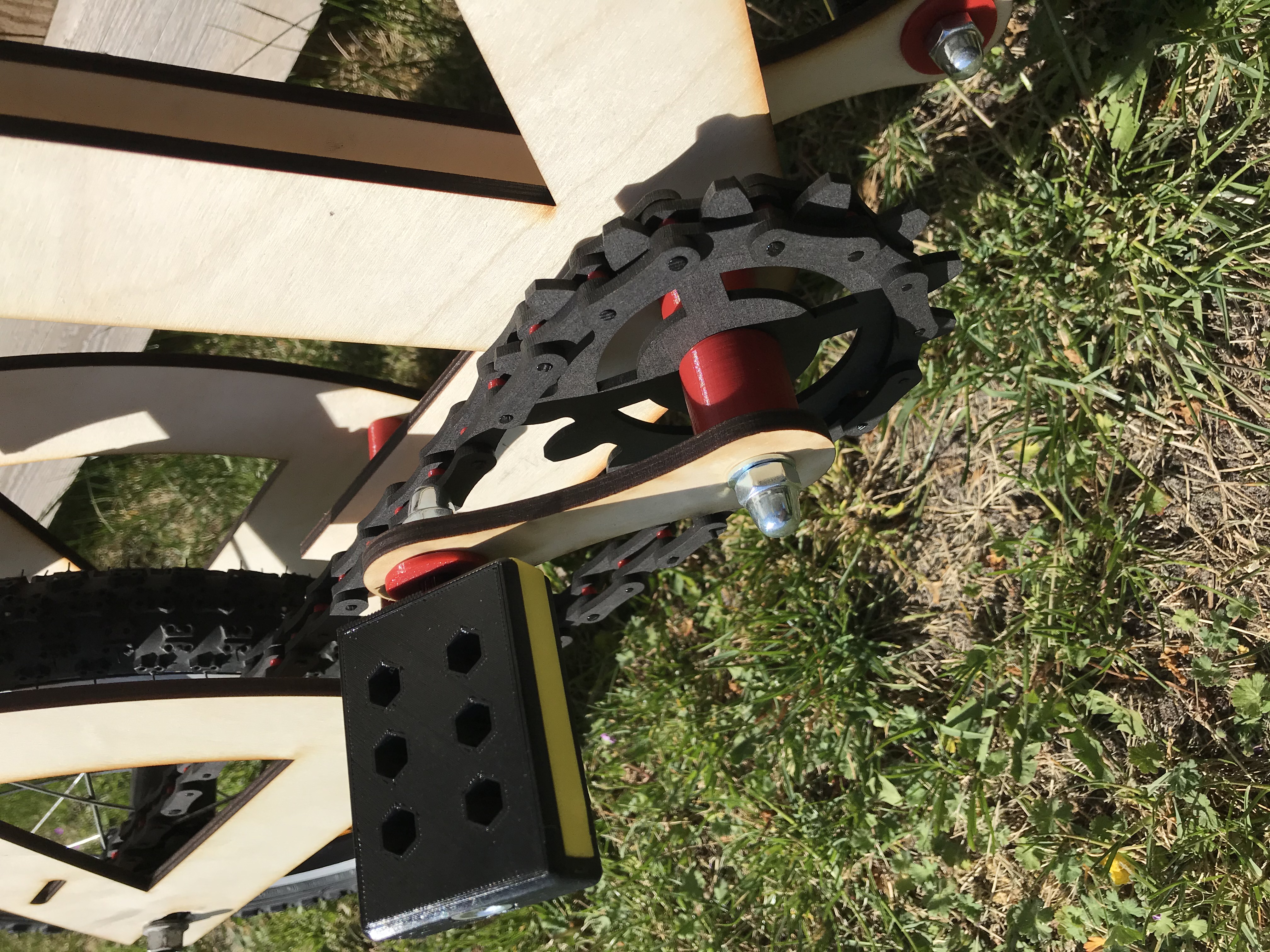

Her ses der foreste tandhjul hvor kæden, pedalarme og pedaler er monteret.
32.

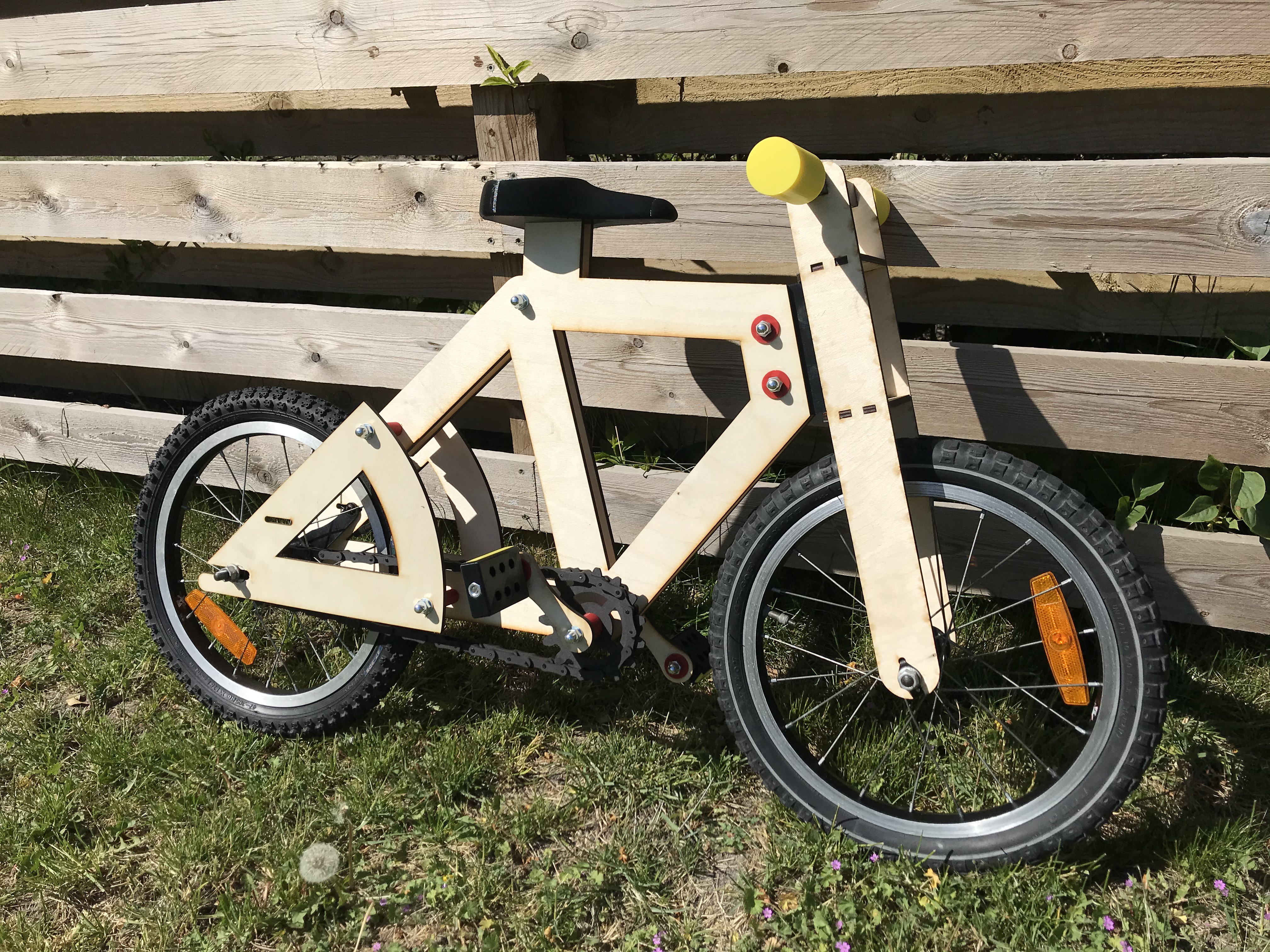

Første hele samling af cyklen og jeg er meget tilfreds med resultatet. Kæden kan via pedalarmene godt trække cyklen i bevægelse. Der skal dog nogle justeringer til for at optimere funktionaliteten.
Jeg vil prøve at 3d printe tandhjulene da de er meget bløde i den 3 mm tykke HDF og jeg allerede ødelagt 2 tandhjul. Herudover skal jeg finde på en løsning til at fastholde pedalarmene i 180° modsat hinanden.
33.

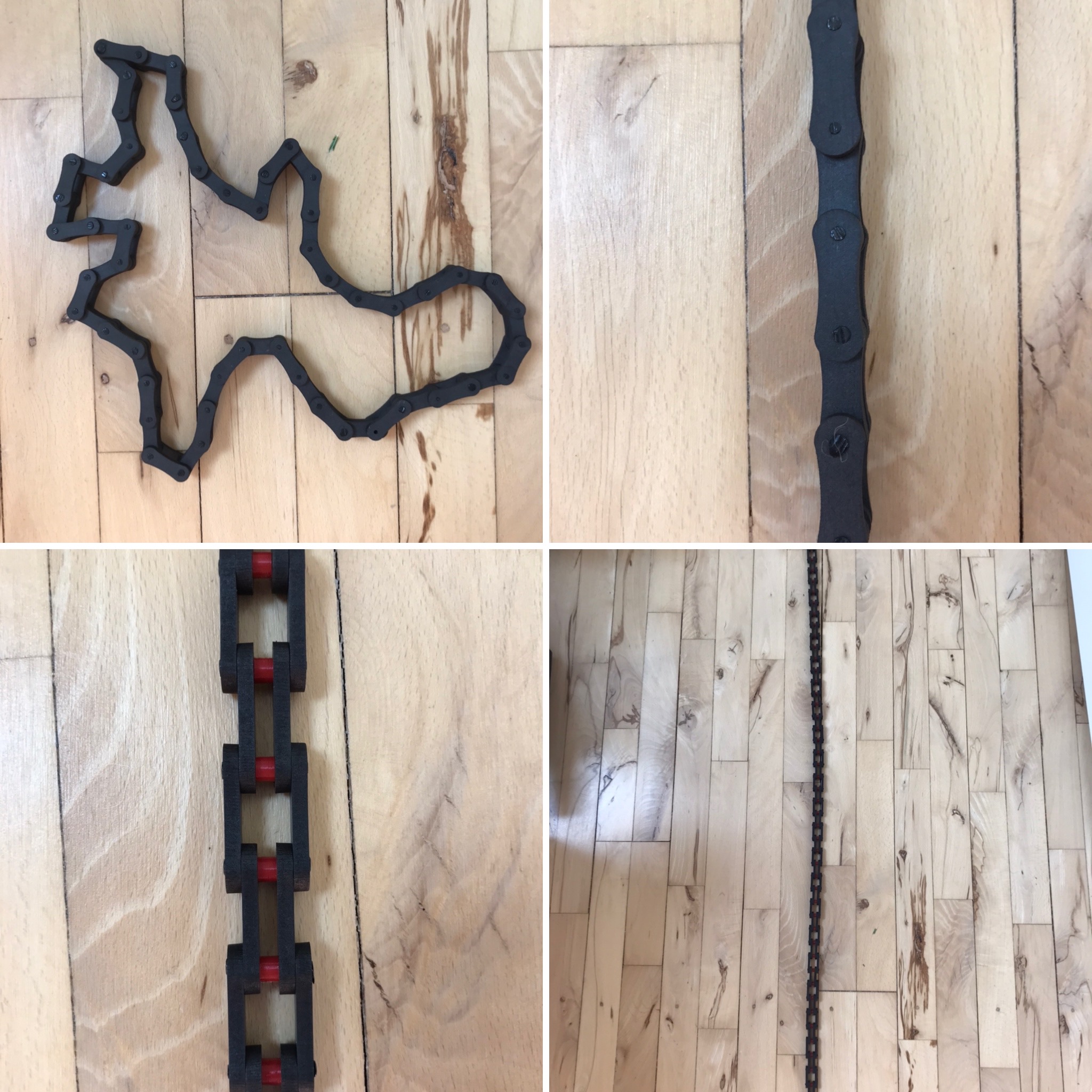

Rettelser tegnet og klar til print samt test af 3D printet kæde
