upload/projects/Legetøjsgravko | 1.

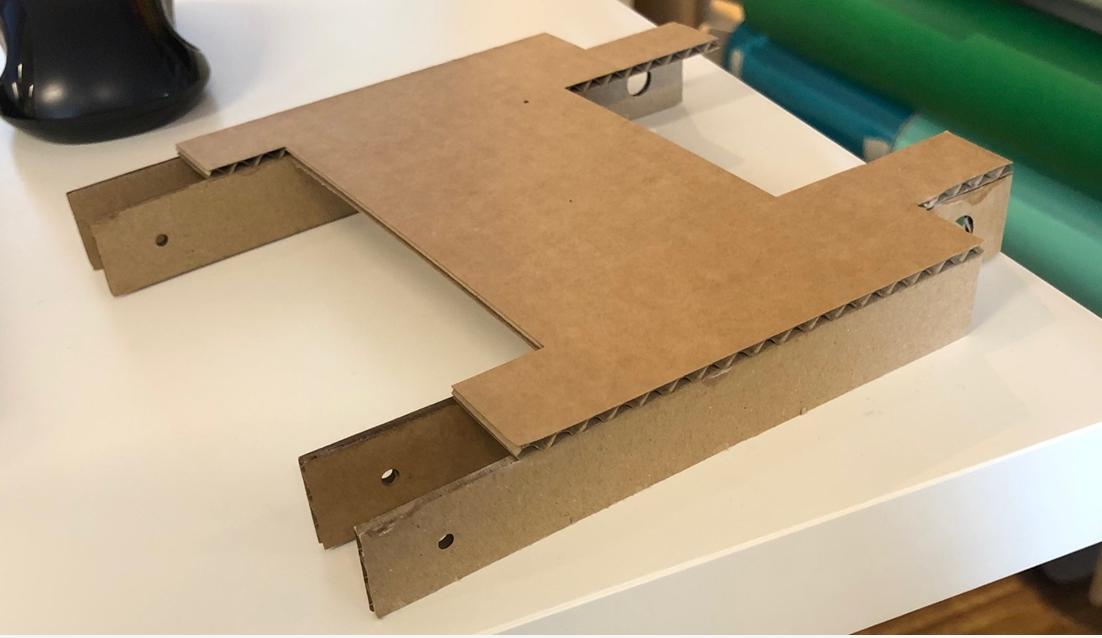

 | Bunden til gravkoen, startet jeg med at lavet en test af i pap. Det gjorde jeg for at sikre at der var plads til det hele. her fandt jeg ud af at hjulene til gravkoen var for små, og der var ikke palds til motorene.
|
| 2.

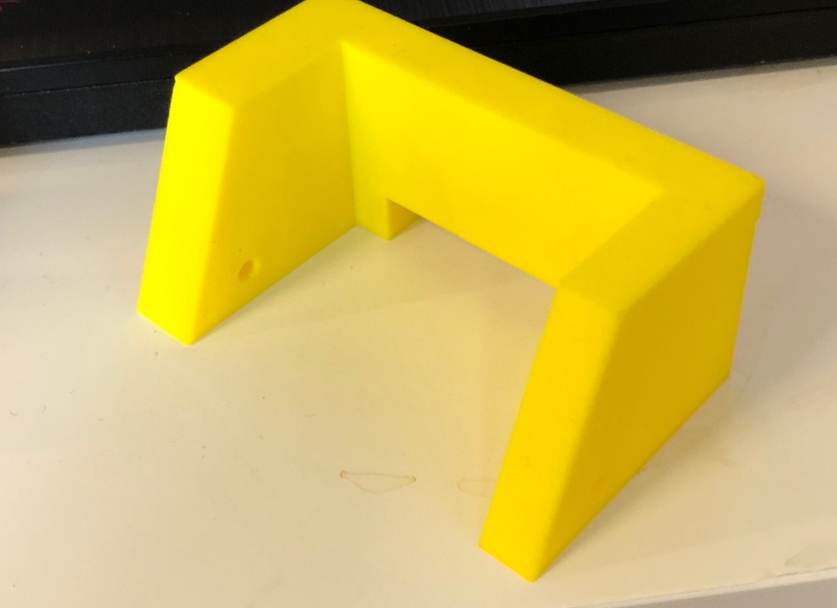

 | Jeg har her lavet en testprint af førehuset. jeg lav et udsnit i onshape af den del hvor armene skal sidde. Det har jeg gjort for at spare tid, da printet af hele førehuset ville tage 13 timer. jeg fandt ud af at hullerne til armen skal placeres lidt anderledes, så der også er plads til sprøjterne.
Tanken var til at starte med, at både arme og spørjter skulle samles i samme "kammer" men endt med at dele dem op hver for sig, da det ville gøre det nemmere at samle tilsidst.
|
| 3.

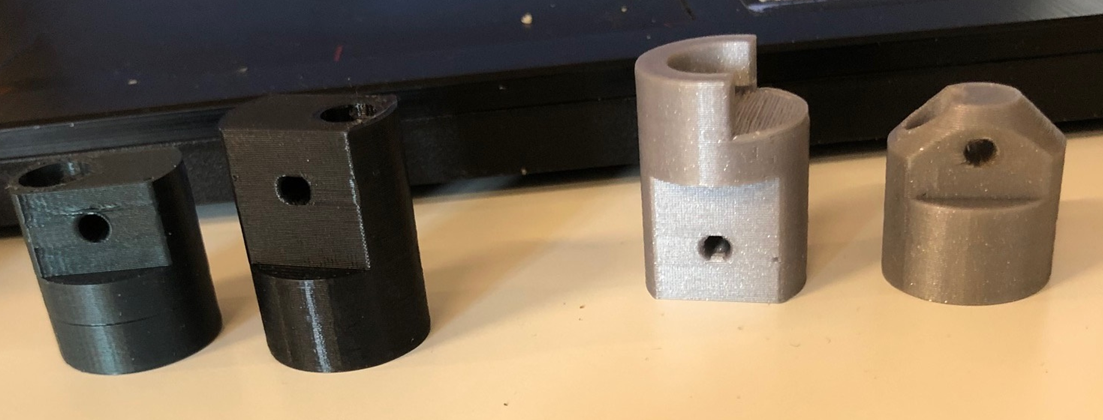

 | Holderne til sprøjterne, har jeg lavet mange forskellige udgaver af. Dem der ses her er nogle få eksempler.
Grunden til der er så mange udgaver er fordi, sprøjterne krævet nogle forskellige vinkler og former, for at kunne være der og fungere.
|
| 4.

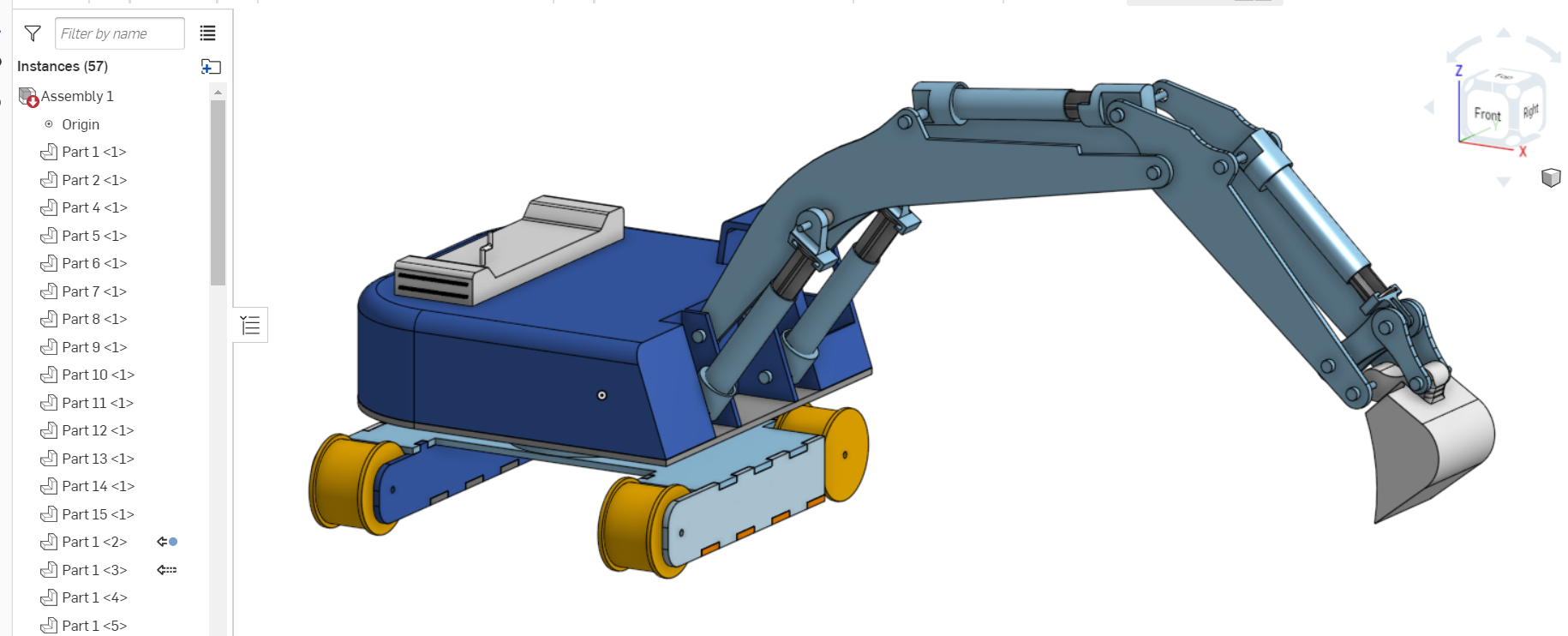

 | Jeg har igennem hele den her udviklingsproces arbejdet meget med min assembly af gravkoen. Dette har gjort at jeg har kunne find fejl på min model og dermed, undgå for mange fejlprint.
Dette har hjulpet mig meget da, jeg har mange ting der skal spille sammen, på et meget lidt plads.
|
| 5.

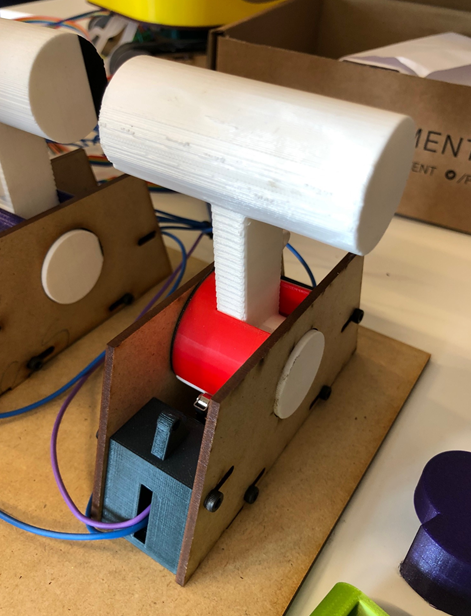

 | Dette er en af de joystick som jeg har lavet til min gravko. her har jeg måtte lave en masse justeringer for at få det til at virke.
Den føste justering var holderne til kontakterne. her kunne jeg ikke få kontakterne i, da de var lidt større en jeg at målt dem til.
justering nr. 2 var selve håndtaget. her havde jeg ikke taget højde for at der var et lille hjul på kontakten. det betød at når man skubbet håndtaget for langt frem, sat den sig fast.
jeg løst det ved at 3D printe et cylinderformet styk (det røde styk) til som bliver tilføjet til håndtaget.
|
| 6.

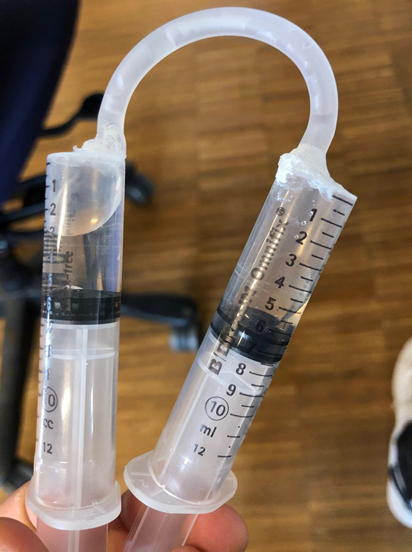

 | jeg har kæmpet meget med at få sprøjterne til at var vandtæt. jeg startet med at bruge limpistol (ud fra HP`s anbefaling). Fandt hurtigt ud af at det ikke holdt tæt når der var for meget tryk.
Mit andet forsøg, brugte jeg superlim, men inden jeg gjorde det på alle slangerne, lavet jeg en lille test som kan ses på billedet.
Den løsning holdte heldigvis tæt :D
|
| 7.
 | Her har vi så den færdige model. er den ikke flot!
|
|
|
