Børnetrailer |
1.
 |
Trailer til min søns mini elbil
Tanken / ideen:
Bygge en trailer der sammen med elbilen kunne transportere 2 voksne og 1 barn, så vi alle 3 kunne komme på tur. Jeg blev klogere :D
|
|
2.
 |

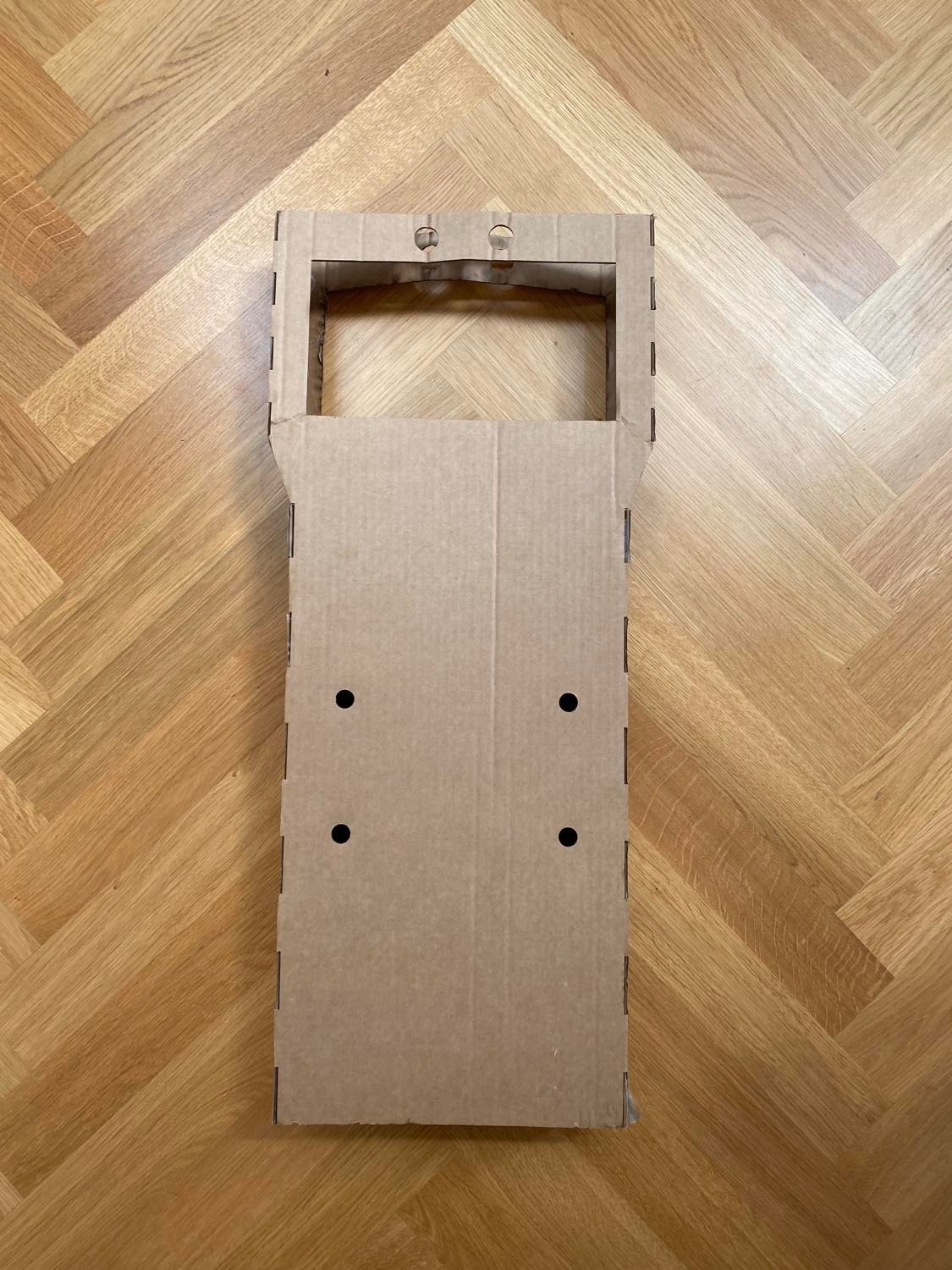

Samling af skelettet til traileren, for at se om designet og størrelsen var god.
Prototypen blev laserskåret i pap.
Design og størrelse var = OK, indtil videre
|
|
3.
 |

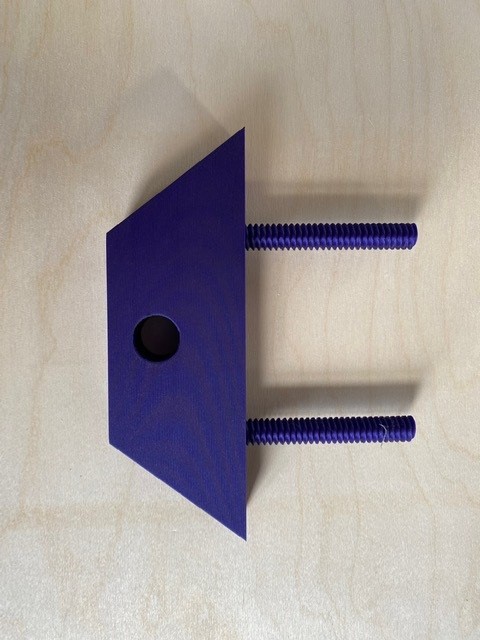

Første test af hjulophæng til traileren, med gevinstænger der går op igennem skelettet, for fastgørelse med møtriker. Hullet er dimensioneret til en aksel der måler 16 mm
Hjulophæng printet i PLA.
Styrke = Usikker, gevindstænger ville højst sandsyndlig knække af med tiden.
Løsning = Erstatte de printede gevindstænger, med gevindstænger i metal der går hele vejen igennem hjulophænget.
|
|
4.
Klik for at hente |

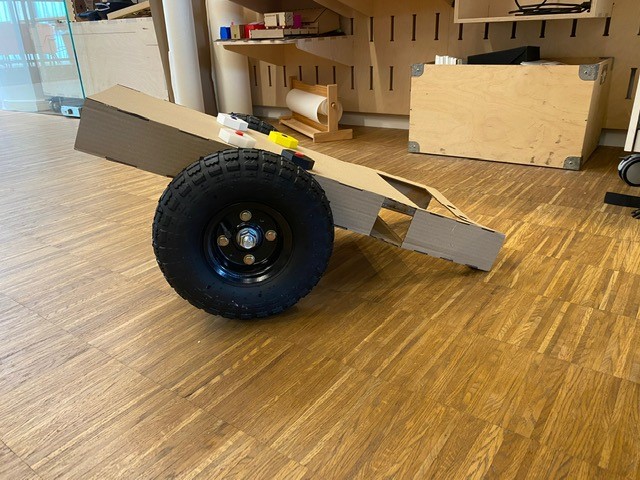

Første samling, hvor skelet, hjulophæng, aksel og hjul bliver samlet.
Konklusion = Proportionerne er gode, men gevindstængerne skal helt sikkert være i metal, for at give en meget bedre styrke, som nævnt før. Derudover kunne jeg ikke få hjulene til at dreje frit.
|
|
5.
 |

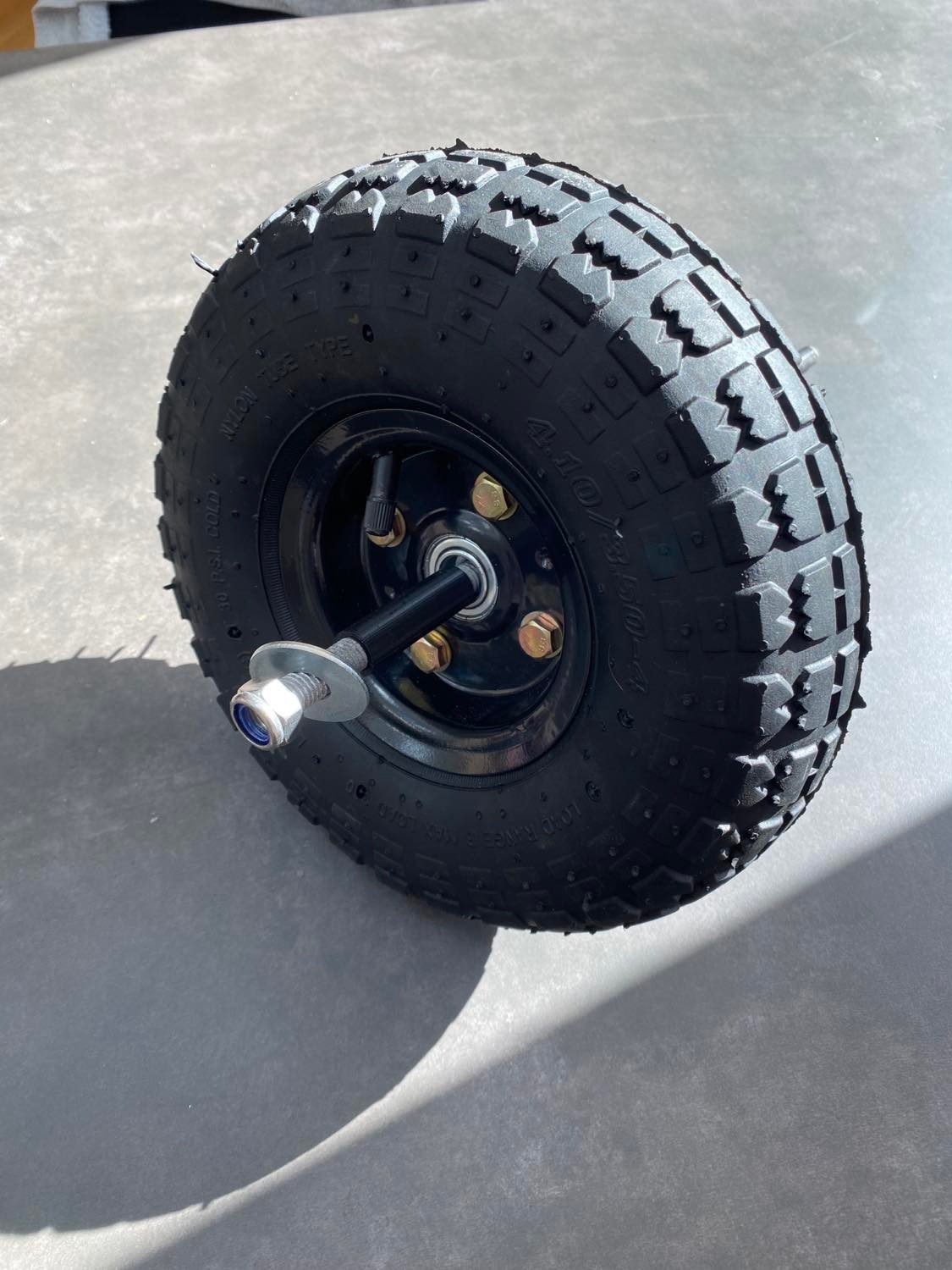

Løsning på hjul = Tag en aksel / gevindstang på 12 mm, istedet for en på 16 mm. 3D print et leje med en ydre omkreds på 16 mm og en inder på 12 mm, som vist på billedet. Samle leje, aksel, skive og møtrik. Hjulet kan nu dreje frit rundt.
|
|
6.
 |

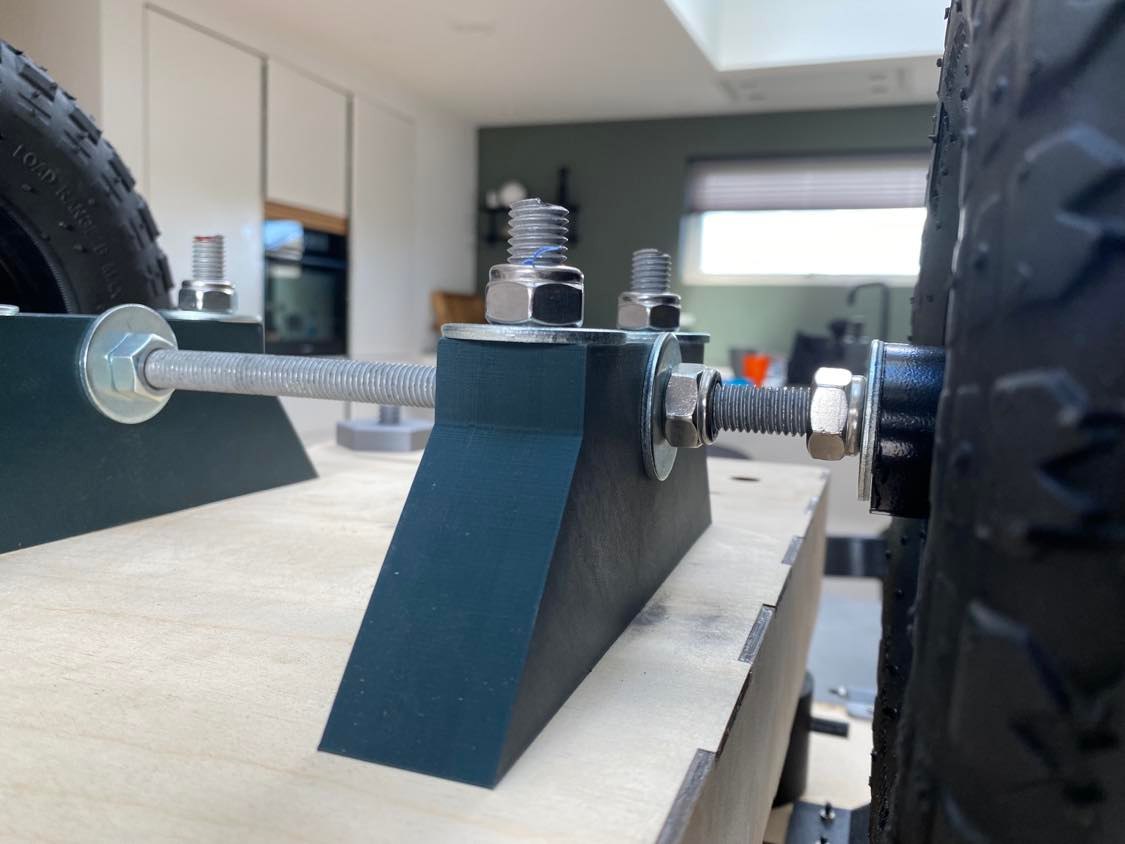

Endelige konstruktion af hjulophæng samlet.
Hullet i hjulophænget, er nu også ændret fra 16 mm, til 12 mm.
|
|
7.
 |

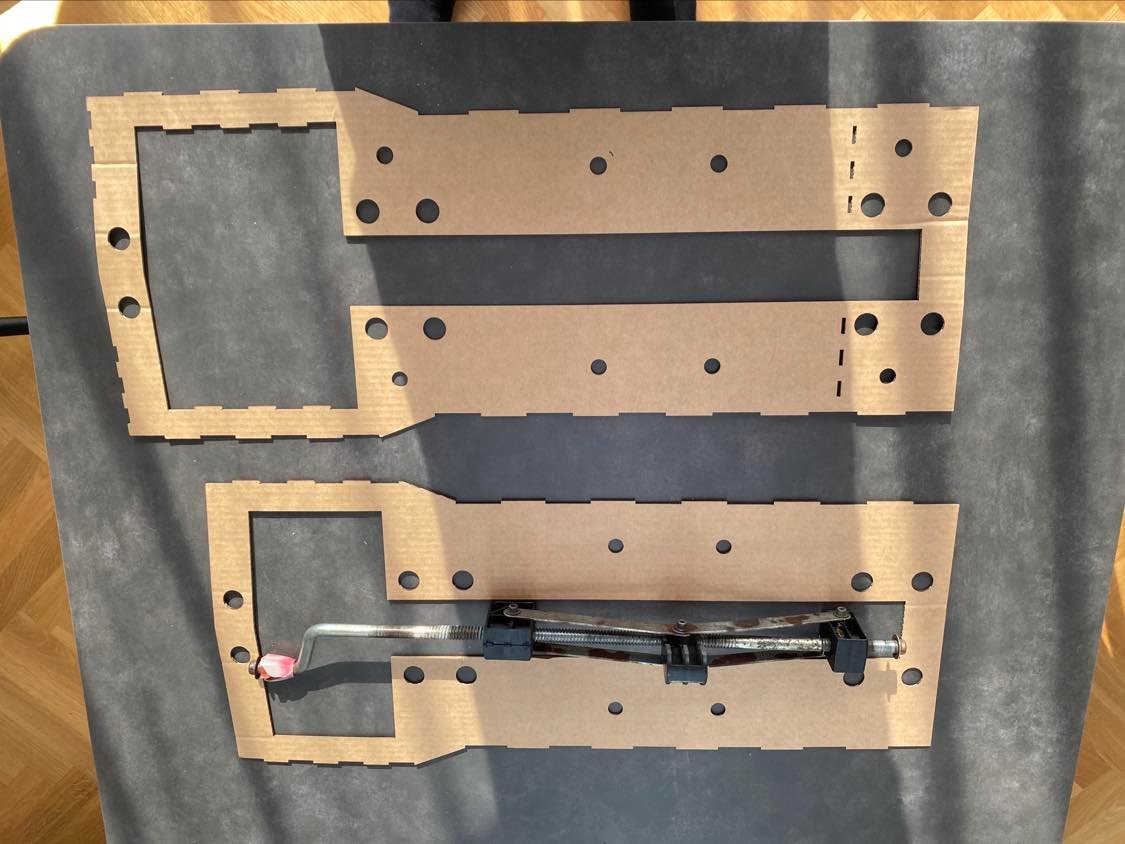

Test af om hejs til ladet, kunne passe i det videreudviklet skelet.
Konklusion = Der var ikke nok plads til man kunne dreje hejset rundt.
Løsning = Lave hullet ved håndtaget til hejset større. Der er kun lige plads nok til det kan lade sig gøre, da birkefineren i labbet måler 76 cm og skelette 75 cm. Vær derfor opmærksom på at placere tegningen præcist i laserskæren.
|
|
8.
Klik for at hente |

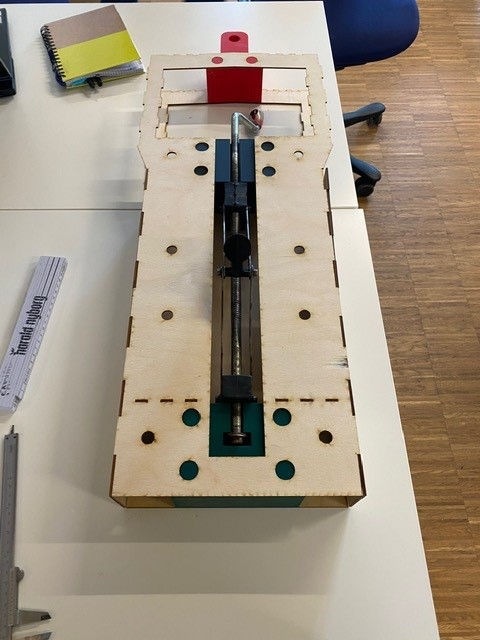

Test af om hejs kunne virke i viderudviklet prototype, laserskåret i birke finer.
Konklusion = Hejs virkede og kunne dreje frit rundt, dog kunne hejset tilte til begge sidder og der skulle findes en løsning.
|
|
9.
 |

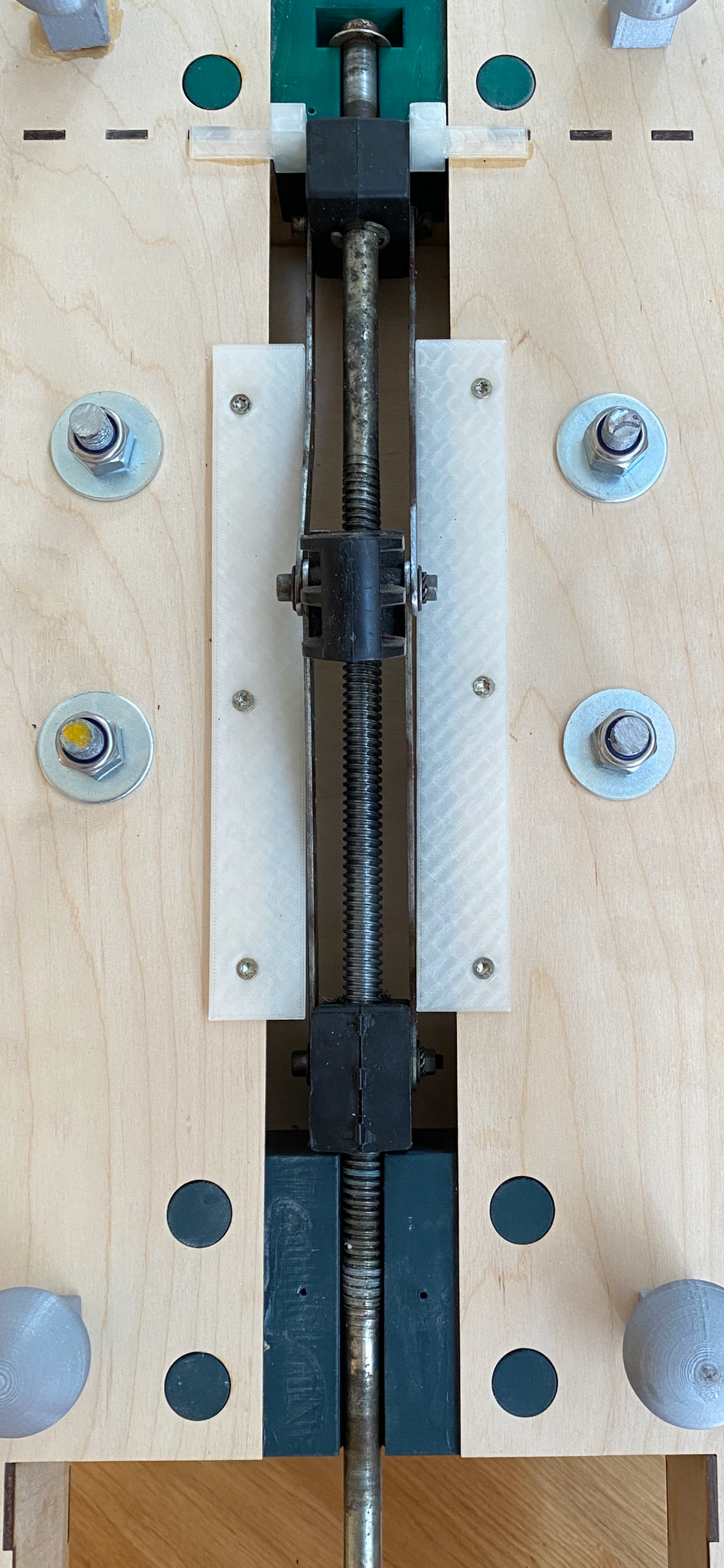

Løsning på at hejset kunne tilte.
Løsning = Jeg 3D printede 2 plader der kunne holde hejset stabilt, samt 2 små klodser. Det løste problemet og virkede godt.
Plader og klodser ses på billedet som det hvide/gennemsigtige PLA materiale.
|
|
10.
 |

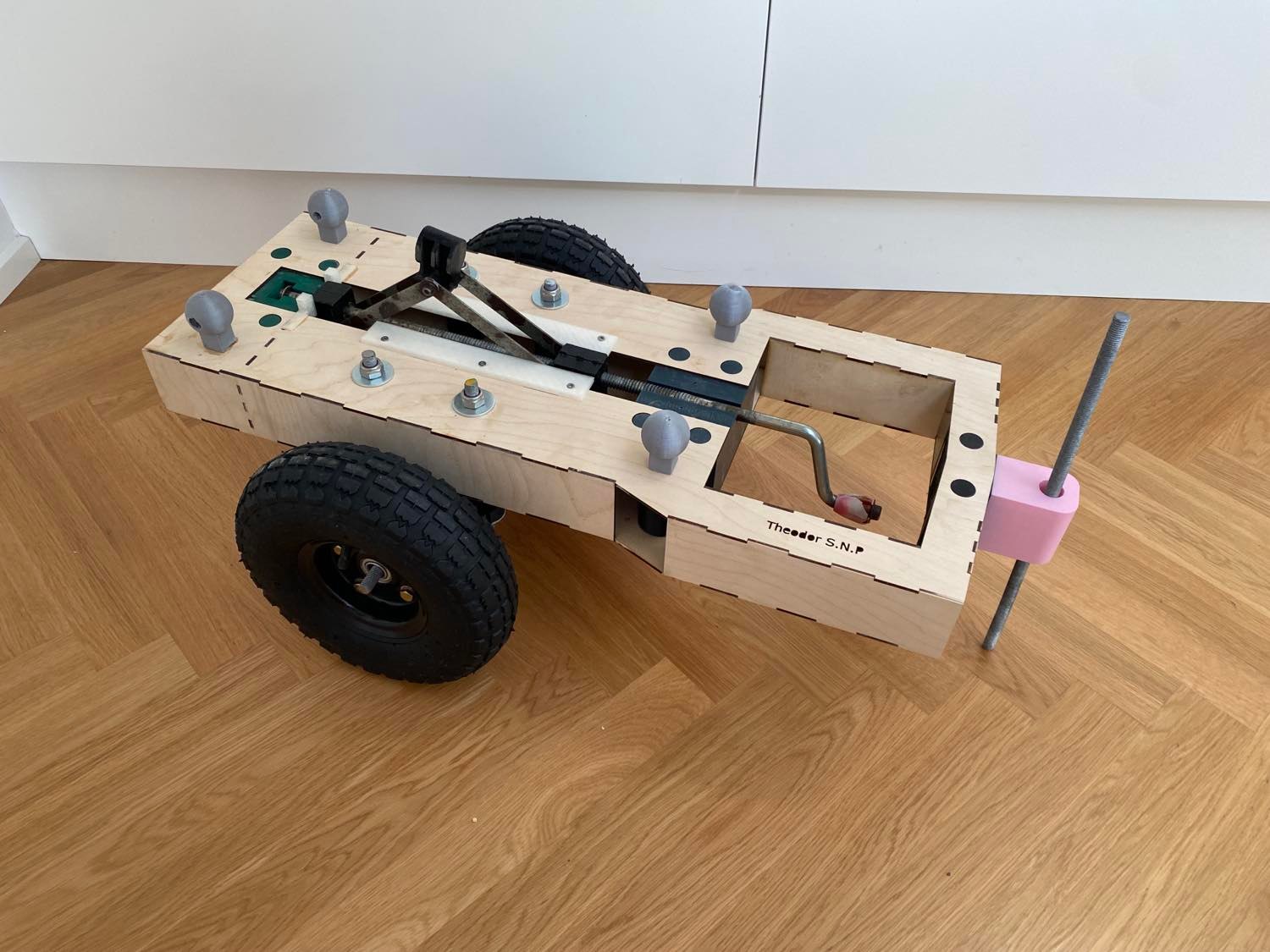

Den endelige prototype af skelettet til traileren.
Konklusion = Traileren virker stabil, solid og hejset virker som det skal. Bliver spændende at se, om det virker sammen med ladet. :D
|
|
11.
 |

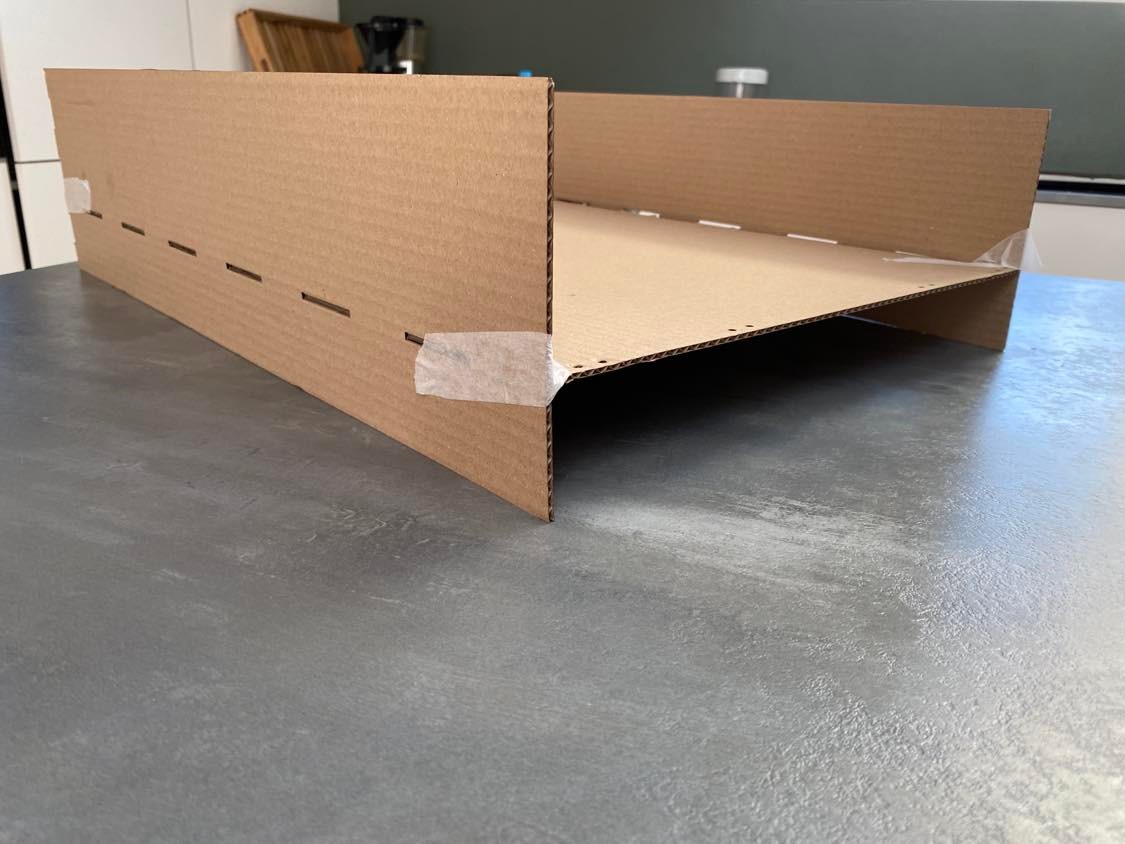

Test i pap, af om man kunne bygge ladet i 3 mm birkefiner.
Konklusion = Fornemmelsen af de 3 mm pap, virkede slatten og ustabilt. Havde tænkt at ladet også kunne laves i 6 mm brikefiner, men det ville springe budgettet for min trailer og var dermed udelukket. Der måtte være en anden løsning.
|
|
12.
 |

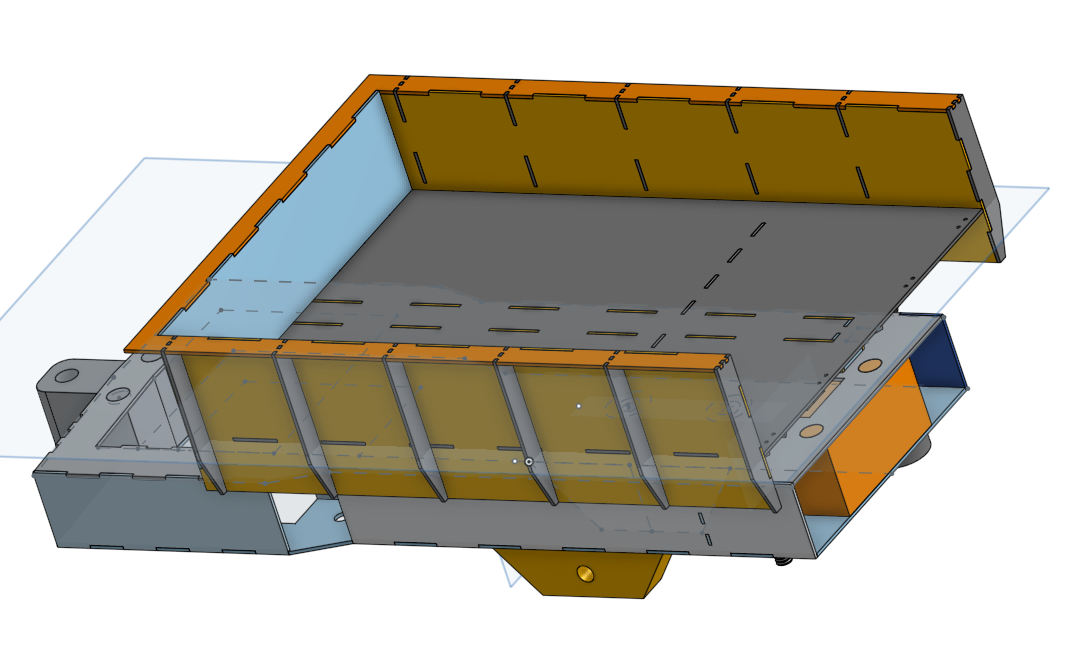

Løsning på at gøre ladet stabilt og stærkere.
Løsning = Tegne lodrette stykker på sidderne af traileren, samt lave en top kant, hvor alt bliver sat sammen af laserjoint i onshape. I trailerens bund er der også lavet små plader på langs og tværs, til at stabilisere bunden.
|
|
13.
 |

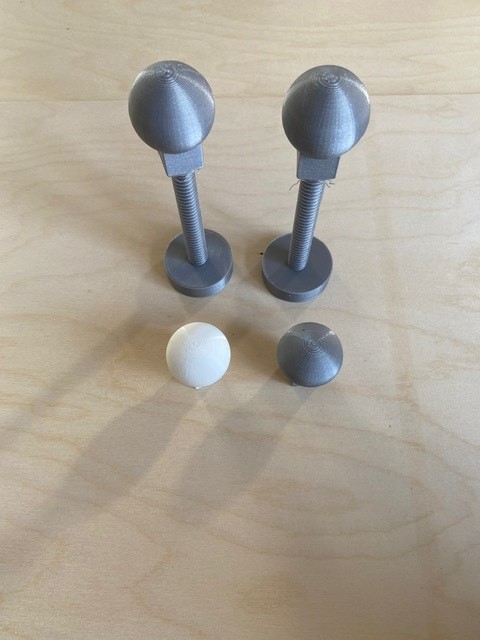

Test af holdere til montering af lad på skelet.
Jeg skulle finde på en holder der både kunne holde til vægten fra ladet, samt kunne rotere om sin akse, når hejset skal bruges. Jeg tegnede derfor en lille kugle, der kunne klare den funktion. Jeg lavede den lille kugle først, som set på billedet, men blev hurtigt enig med mig selv om at lave den med gevind, så den bedre kunne holde og sidde fast på skelettet. Se på slide 10, hvor holderene er monteret på trailerskelettet.
Måske viser det sig der er brug for en endnu stærkere løsning, når traileren kommer i brug. Indtil da må vi krydse fingere.
|
|
14.
 |
Færdige prototype af lad.
Konklusion = Ladet blev tilfredsstillende stærkt og stabilt, taget i betragtning af det kun er lavet af 3 mm birkefiner. Skulle ladet være stærkere, vil jeg anbefale at lave det i 6 mm birkefiner.
|
|
15.
.jpg) |

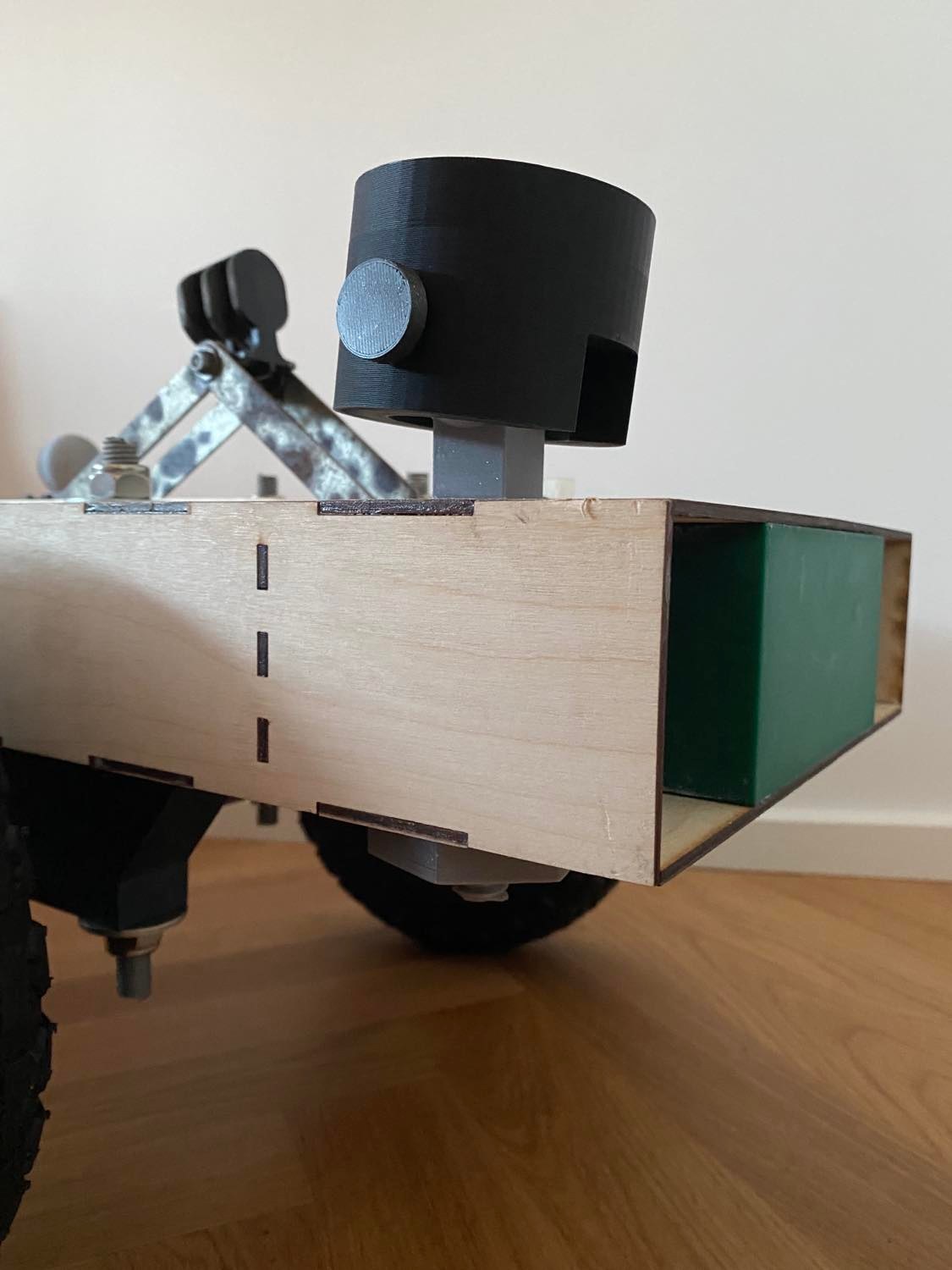

Test af beslag til lad-holderen.
Konklusion = Ideen virker som den skal, men på prototypen som vist på billedet, er hullet hvor den gennemgående stang går gennem holderen og beslaget, boret med et metal bor.
Bedre løsning = Have tegnet hullet fra start i onshape og dermed have fået en stærkere og mere præcis løsning.
|
|
16.
 |

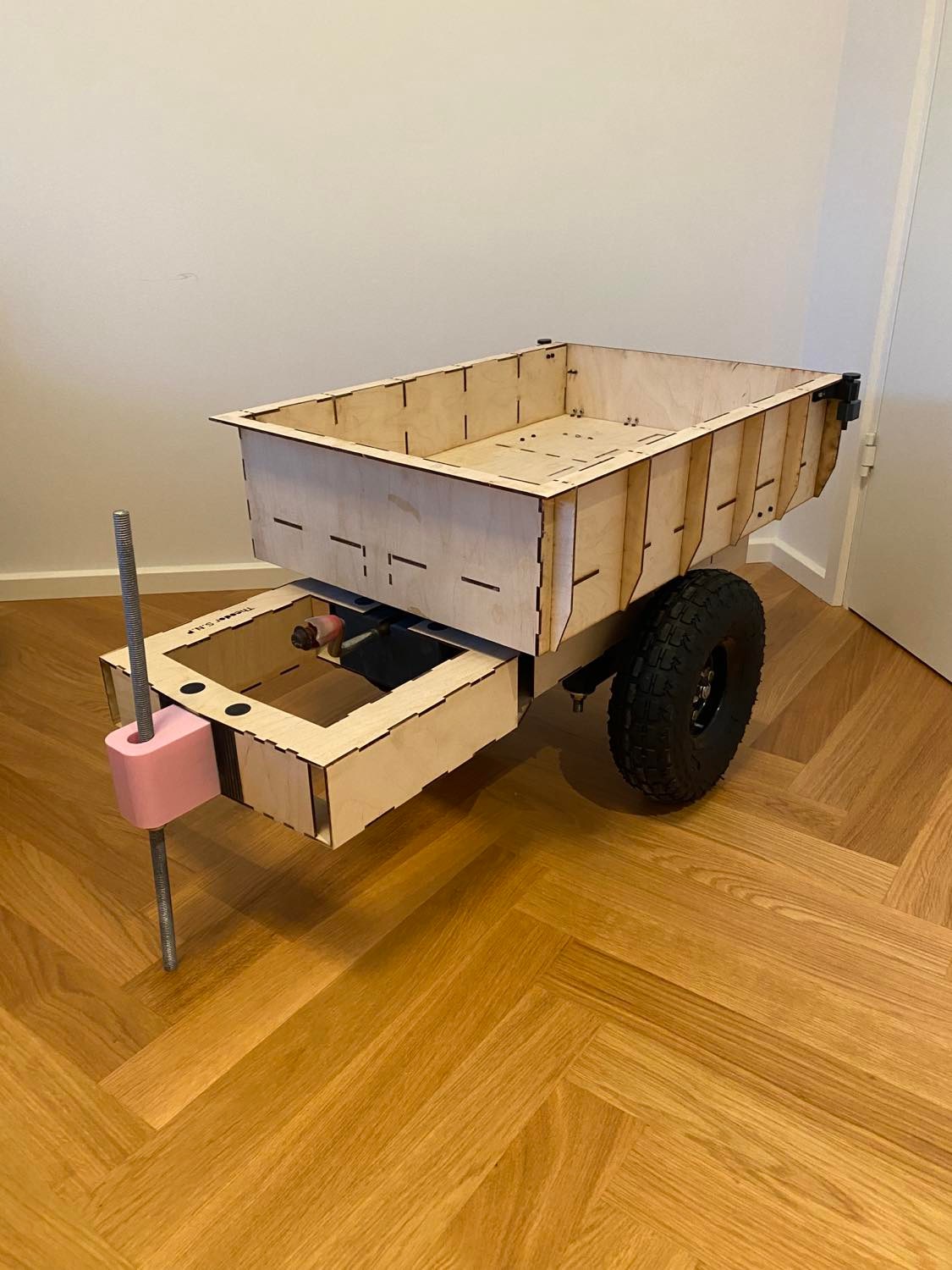

Lad og skelet, samlet til den endelige prototype.
Konklusion = Lad og skelet passer godt sammen.
|
|
17.
 |

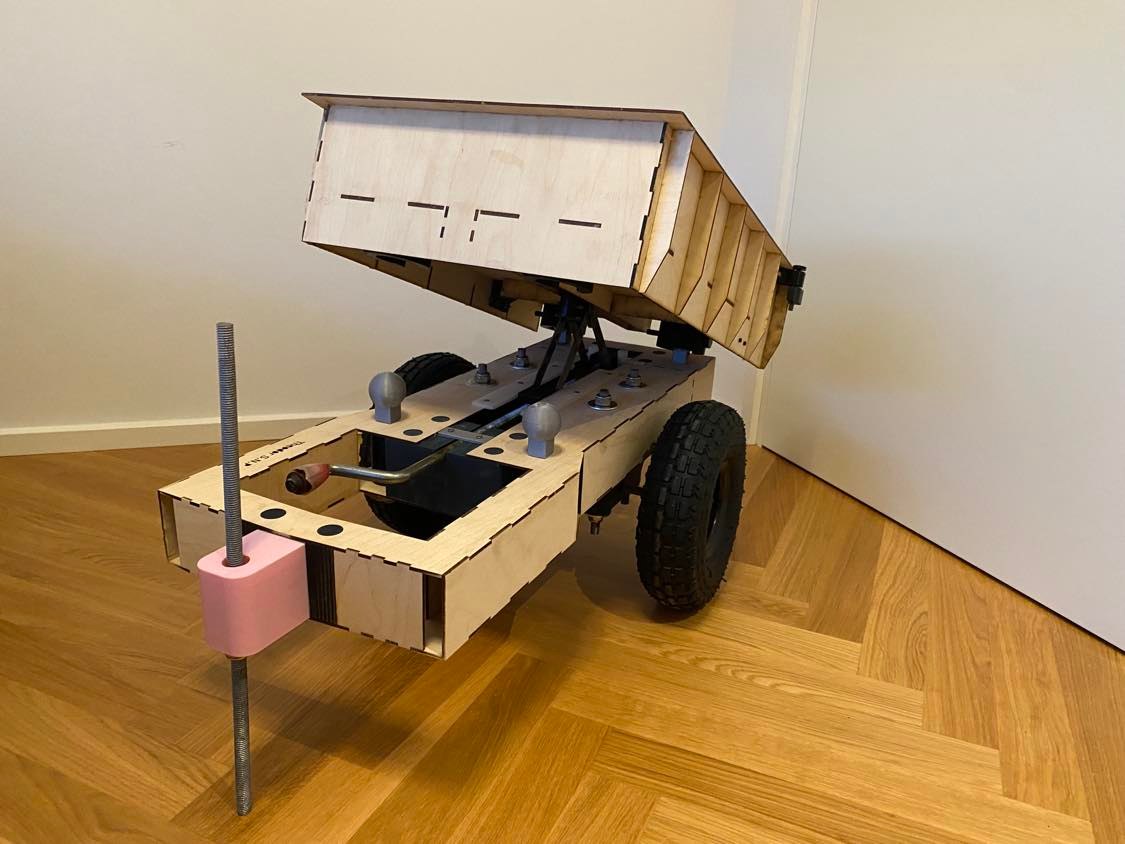

Test af om hejset virker.
Konklusion = Hejset virker godt og ladet løftes.
|
|
18.
 |

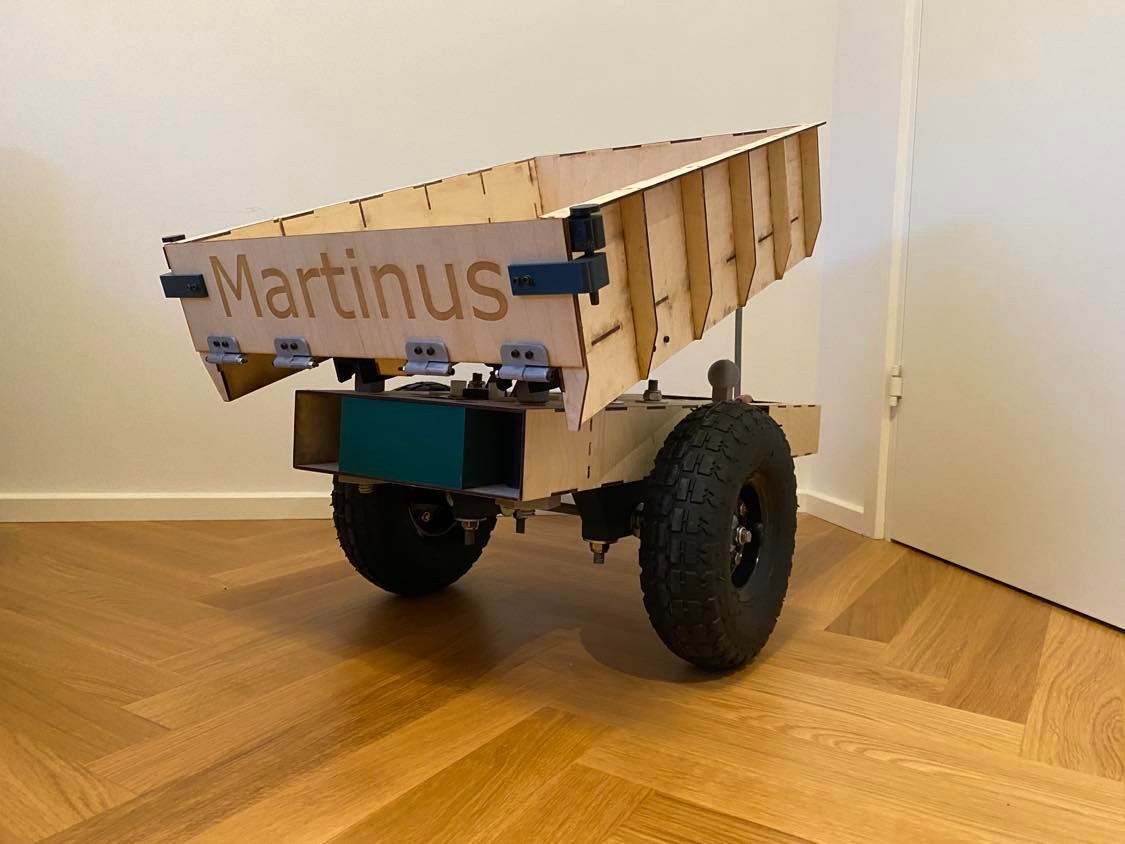

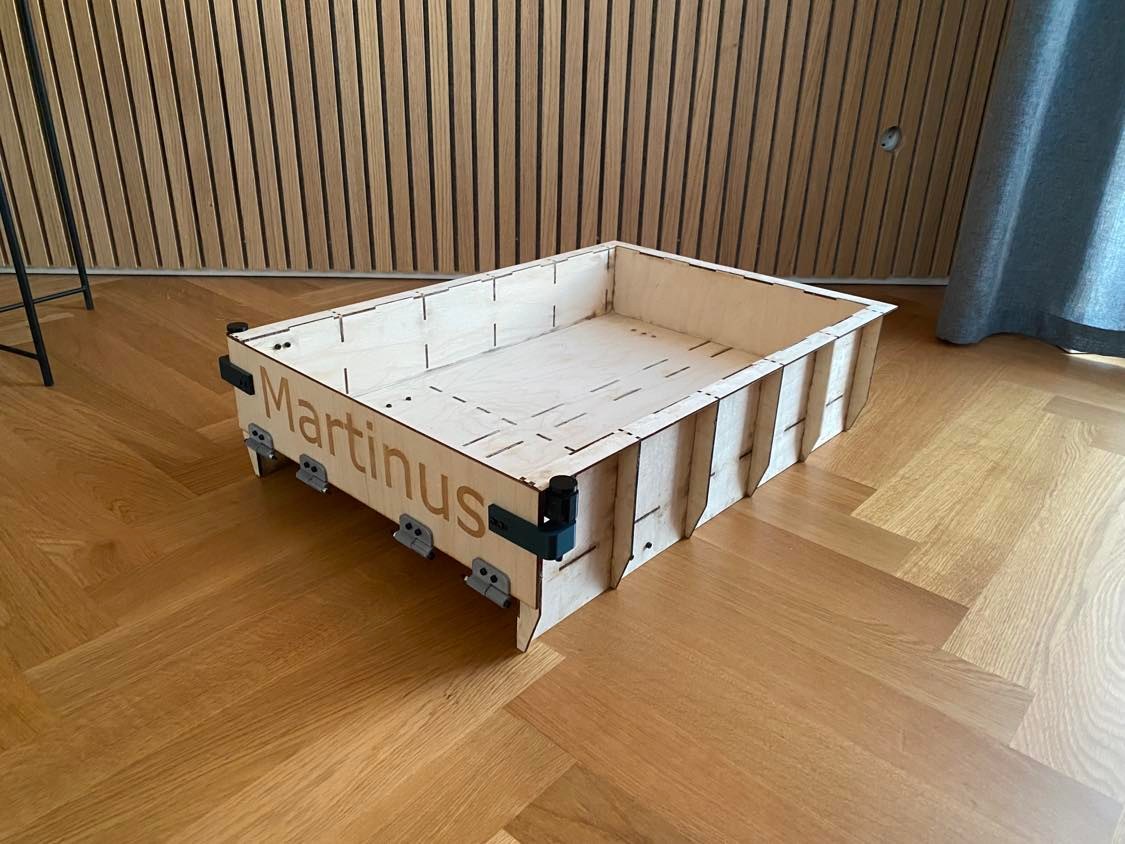

Traileren set fra bagenden, med min søns navn indgraveret i birkefineren.
|
|
19.
 |

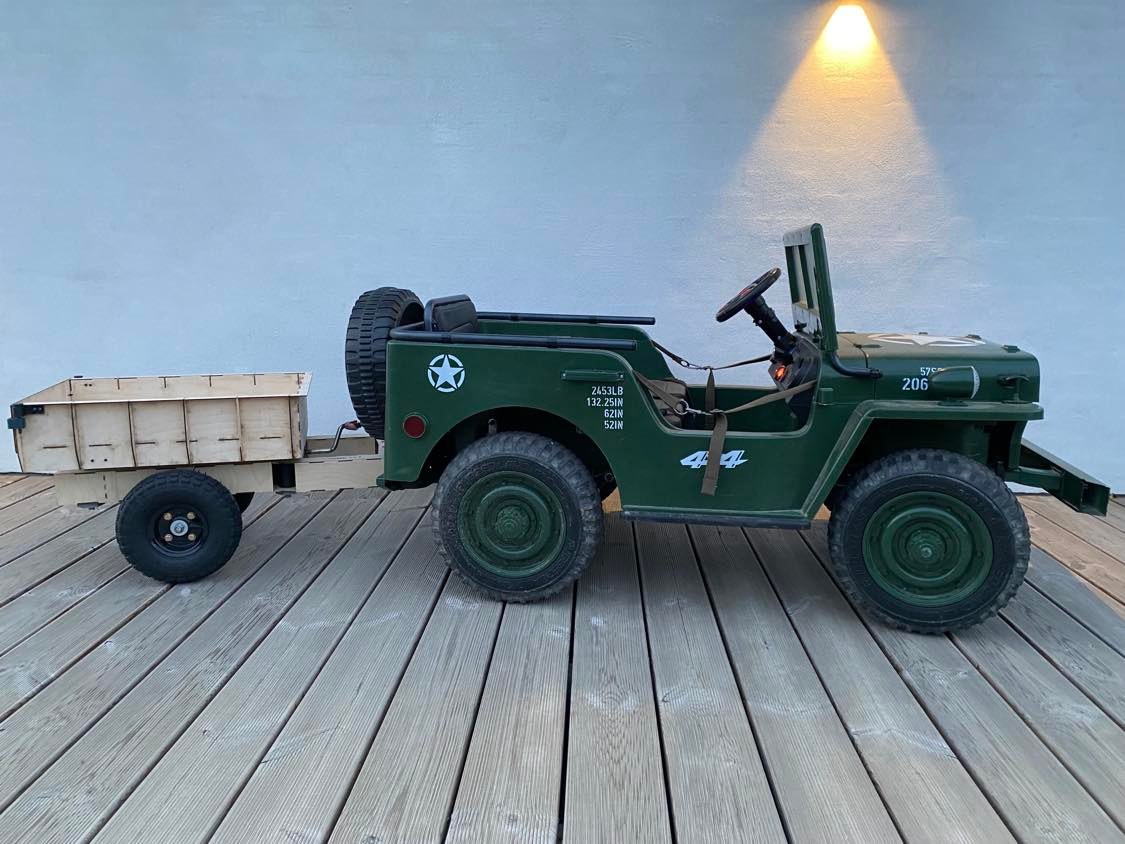

Traileren og elbilen sammenkoblet.
Konklusion = Børnetraileren er nu færdig og klar til at blive afleveret til eksamen, hvor den endelige demonstration skal ske.
|
|
